При этом эпюра контрольного сигнала генератора снимается с выводов 11 и 12 микросхемы D2. Следует заметить, что эпюры сигналов на этих выводах сдвинуты друг относительно друга по фазе на 180 градусов. Таким образом, на выводе 5 D2 формируется прямоугольный сигнал с периодом 1 герц. Далее этот сигнал поступает на счетный вход D-триггера, который выполнен на микросхеме D3 К176ТМ2 (К561ТМ2). И затем с прямого выхода этого триггера (вывод 1 ) подается на вход логического инвертора, собранного на одном из элементов 2И-НЕ, которые имеются в составе микросхемы D4 К176ЛА7 (К561ЛА7). Для формирования необходимых внутрисистемных служебных импульсов, сигнал с вывода 5 микросхемы D2, одновременно с подачей на счетный вход D-триггера, подается на еще один элемент 2И-НЕ, откуда после инвертирования (вывод 11 D4) подается на двухвходовую схему совпадения (выводы 5 и 6 D4).

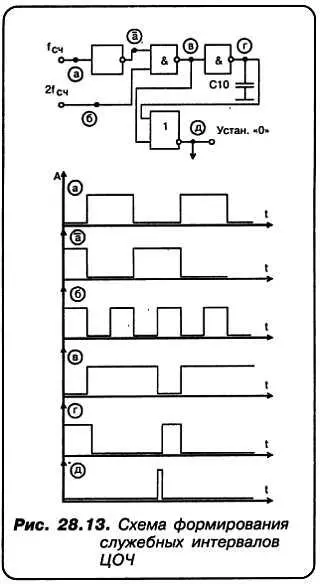

Инвертированный выходной сигнал сумматора (вывод 4 D4) поступает на схему формирователя коротких импульсов, реализованную, как это и следует из принципиальной схемы, с помощью логического инвертора (входы 8 и 9 D4). А также схемы сдвига, в формировании которой участвует конденсатор С10. Для более наглядного понимания того, как именно осуществляется формирование необходимых нам служебных сигналов, основные моменты процесса представлены на рис. 28.13.

Действительно, для того, чтобы легко и удобно считывать показания цифровой шкалы, а равно и показания частотомера (при проведении процесса измерений), желательно счетный интервал (это то время, в течение которого осуществляется подсчет числа поступающих импульсов в каждом цикле), иногда говорят СЧЕТНЫЙ ПЕРИОД, разбить на три интервала, соответственно:

1. Интервал счета.

2. Интервал индикации.

3. Интервал установки.

Вот именно для этой цели и служат микросхемы D3, D4, D5 и D6.

Естественно, эпюра «б» соответствует ситуации на выводе 11 D4. А эпюра «а» — ситуации на выводе 3 D4. Тогда инвертированный выходной сигнал сумматора (эпюра «с»), как легко убедиться, произведя логическое сложение эпюр «а» и «б», поданный на вход инвертора, учитывая временную задержку, вносимую конденсатором С10, дает сигнал, который и представлен на эпюре «в». Как видим, сформировалась очень важная для дальнейшей работы схемы временная задержка (см. рис. 28.13).

Теперь на выводе 6 D5 сформировался короткий импульс положительной полярности, который подается на выводы 1 всех микросхем К176ИД2 (D15—D19). Эти микросхемы представляют из себя преобразователи кода 1-2-4-8 в семисегментный позиционный. Но в составе этих микросхем имеются и дополнительные устройства. В частности, память. Вообще микросхема К176ИД2, при наличии логического уровня «0» на ее выводе 1 — запоминает сигнал, поступивший на ее информационные входы, т. е. выводы 5, 3, 2 и 4 .

Таким образом, короткий положительный импульс, о котором речь шла выше, «запишет» в память всех микросхем К176ИД2 текущее значение измеряемой частоты. Которое и зафиксируется в десятичном коде пятизначным цифровым индикатором, собранным на светодиодных семисегментных индикаторах типа АЛ304Г. Но требуется еще обеспечить и правильную работу счетчиков, в которых использованы микросхемы К176ИЕ2 (D10—D14). Как известно, информация на выходах этих микросхем сбрасывается в «0», если на выводах 9 присутствует уровень логической ЕДИНИЦЫ.

В то же время, схема работает в режиме нормального счета, если на выводе 9 поддерживается логический НУЛЬ. Для того, чтобы сформировать сигнал, сбрасывающий показания счетчиков, сигнал с вывода 6 D5 подается на узел, формирующий необходимую длительность и фазу, который и будет синхронизировать рабочий цикл счетчиков К176ИЕ2. Этот узел реализован на микросхеме D6, конденсаторах С8 и С9, также резисторе R11.

При установке тумблера выбора режима работы в положение 2 (ЧАСТОТОМЕР), устройство будет осуществлять счет числа импульсов, поступивших на его вход. Для того, чтобы в нашем распоряжении оказался действительно частотомер, в его состав введено устройство, реализованное на транзисторах VT1 и VТ2, а также микросхемах D7, D8 и D9. На транзисторе VT1 собран входной усилитель, обеспечивающий необходимую полосу частот и уровень входного сигнала. Его выходной импеданс согласован с первым делителем частоты на 10 . В качестве такого делителя служит специализированная экономичная микросхема D7 193ИЕ3. Дело в том, что, как было сказано выше, ГПД приемника генерирует частоты в интервале 85,5—60,5 МГц.

Но знать значение принимаемой частоты с точностью до 1 герца в данном случае совершенно ни к чему. Для хорошей цифровой шкалы достаточна точность порядка 1 кГц. Вот почему, прежде чем подать текущий сигнал от ГПД на счетчик, применен предварительный делитель на 1000. Первое деление на 10 и осуществляется микросхемой D7. Предпочтение 193ИE3 оказано еще и потому, что эта микросхема прекрасно работает с синусоидальными сигналами. И потребляет при этом ток, не превышающий 20 миллиампер.

Следовательно, значение частоты на выходе D7 лежит для нашего случая в пределах от 8,55 до 6,05 МГц. Но для нормальной работы счетчиков серий К176 и К561 — это слишком высокая частота. Поэтому использован второй делитель частоты на 10, в качестве которого применен хорошо себя зарекомендовавший двоично-десятичный ТТЛ-счетчик К133ИЕ2. С его вывода 11 снимается сигнал в виде последовательности прямоугольных импульсов, частота которых лежит в пределах 855–605 кГц. Но подать их на вход третьего каскада деления частоты на 10, в котором использована микросхема D9 типа К176ИЕ2 не представляется возможным в связи с несовпадением логических уровней ТТЛ и К-МОП. Поэтому в состав универсальной цифровой шкалы введен инвертор логических уровней на транзисторе VT2.

С его выхода предварительно сформированный сигнал подается на соединенные в параллель входы 1, 2 и 8 логического инвертора, собранного на D5. Теперь, приведенные в полное соответствие со стандартом К-МОП-логики, импульсы поступают на счетный вход 2 D9. Таким образом, на ее выводе 11 значение измеряемой частоты лежит в пределах 85500—60500 герц.

Теперь посмотрим, как осуществляется работа всего устройства, если тумблер выбора режима работы переключен в положение 1 — («Цифровая шкала»).

Вот теперь нам необходимо обязательно вычитать первую промежуточную частоту, значение которой, как известно, составляет 55,5 МГЦ. Поскольку частоту поступающих на частотомер импульсов мы уже уменьшили в 1000 раз, то и значение ПЧ1 следует привести в соответствие с этим. Таким образом, оперативное значение промежуточной частоты — 55500 герц!
