Анализ и выбор оптимальной реализации задачи создания универсальной цифровой шкалы, которая при том была бы и наиболее проста в отладке, но сохраняла высокое качество измерения, показал, что наиболее разумным является создание узла на простых микросхемах серий К561 (К176), который обеспечивал бы генерацию выходного управляющего импульса только в том случае, если на его входы поступает КОНТРОЛЬНОЕ ЧИСЛО, равное оперативному значению вычитаемой промежуточной частоты. Этот узел и реализован на микросхемах D20—D26. Что и представлено на рис. 27.1, приведенном ранее. Дополнительным удобством такого узла является и тот неоспоримый факт, что для его отладки достаточно обыкновенного тестера!

Легко видеть, что импульс на выводе 11 микросхемы D22 появится только в том случае, если на его параллельные входы подается двоично-десятичный сигнал, соответствующий числу 55500. При ЛЮБОМ ДРУГОМ состоянии входов сигнал на выводе 11 D22 — отсутствует.

Микросхема D1 представляет собой устройство, которое дважды в течение счетного интервала обеспечивает сброс счетчиков в НУЛЬ — по окончании общего цикла счета и после прихода 55500-го импульса. Выдачу этого числа обеспечивают выходы микросхем D10—D14, причем в двоично-десятичном коде 1-2-4-8.

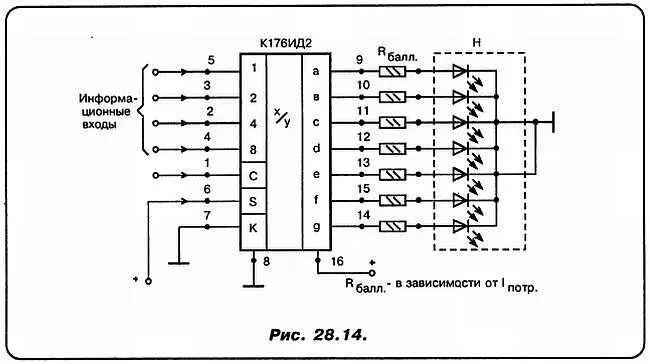

Следует заметить, что подобная реализация вычитания ПЧ позволяет реализовать и другие значения контрольного числа. То есть иных значений промежуточной частоты. Для этого вполне достаточно просто набрать на входах микросхем этого узла ДРУГОГО числового эквивалента. Естественно, в качестве цифровых индикаторов в данной схеме можно использовать и любые другие семисегментные светодиодные матрицы. Причем, как с общим катодом, так и с общим анодом. При использовании светодиодных семисегментных матриц с ОБЩИМ КАТОДОМ, дешифраторы-преобразователи кодов, которыми и являются микросхемы К176ИД2, должны быть включены так, как показано на рис. 28.14.

А вот о конструктивных особенностях, используемых в приемнике индуктивностей, я попросил бы поделиться с нами своими взглядами нашего «Главного Конструктора Проекта» — Аматора.

«Аматор»:С удовольствием…

Используемые в конструкции приемника индуктивности, намотаны на стандартных каркасах, внешний вид и размеры которых приведены на рис. 30.13 в главе 30 . Моточные данные и конкретно применяемые типы каркасов для селектора диапазонов приведены в табл. 30.5 в главе 30.

Моточные данные (либо значения индуктивности) аттенюатора, широкополосного УВЧ и преобразователя первой промежуточной частоты приведены в табл. 30.6 в главе 30 .

Моточные данные катушек усилителя первой промежуточной частоты и преобразователя второй промежуточной частоты приведены в табл. 30.7 главы 30 . Те же самые данные по ГПД приведены в табл. 30.8.

В табл. 30.9 приведены моточные данные, либо указаны значения индуктивности усилителя второй промежуточной частоты.

Моточные данные катушек (либо значения их индуктивности) кварцованного гетеродина на частоту 54,045 МГц приведены в табл. 30.10.

А вот по части оптимальной технологии процесса настройки, позвольте передать мои полномочия Вам, Спец.

«Спец»:Не смею отказать. Итак…

Как показывает практика выполнения подобных операций, одной из наиболее трудных задач, встающих перед радиолюбителем-конструктором, является комплектация домашней лаборатории необходимой контрольно-измерительной аппаратурой. Поскольку при создании достаточно современной радиотехнической системы, скажем, приемника с двойным преобразованием частоты, обычным тестером не обойтись (даже в том случае, если у него имеется цифровой индикатор).

Поэтому это обстоятельство было в какой-то мере учтено при создании конструкции данного приемника с преобразованием «вверх». Его узлы и блоки были разработаны таким образом, что они вполне допускают раздельную отладку и настройку. Кроме того, как будет показано ниже, существует определенная возможность использовать в качестве подручной измерительной аппаратуры при настройке (как предлагаемого для самостоятельного повторения приемника, так и иной аналогичной аппаратуры) узлов и систем, входящих в состав описываемой конструкции как составная часть.

Одной из таких систем и является представленная выше УНИВЕРСАЛЬНАЯ ЦИФРОВАЯ ШКАЛА. Переключив режим ее работы в положение «ЧАСТОТОМЕР», мы можем полностью контролировать реальный диапазон рабочих частот, например, нашего ГПД. Тем самым нетрудно осуществить необходимую подстройку частоты. Что касается подачи на входной разъем приемника испытательных сигналов, позволяющих осуществить процесс настройки селективных цепей, то рекомендации по этому вопросу и даются ниже.

Вообще налаживание приемника принято начинать с визуальной проверки монтажа и его «прозвонки» с помощью тестера. Поскольку прежде всего следует убедиться в том, что нет короткого замыкания.

ВНИМАНИЕ! В начале отладки рекомендуется полностью отсоединить по цепям питания все основные и вспомогательные узлы и блоки радиоприемника. И начать с налаживания «чистого» блока питания, отсоединив от него даже блок стабилизированных источников питания электронных узлов и систем радиоприемника. Замерив с помощью тестера (см. рис. 28.11) соответствие выходных напряжений на конденсаторах C1, С2 и С3 тем, которые приведены в описании схемы, следует убедиться в том, что результат измерений дал несколько более высокие значения, примерно: +21, -21 и + 14 вольт.

После этого подсоединяем к конденсаторам активную нагрузку, в качестве которой рекомендуется взять мощные (силовые) резисторы любого типа, например ВС-10, номиналы которых, соответственно, равны: (+18 вольт) — 75 Ом, (-18 вольт) — 75 Ом, (+ 12 вольт) — 91—100 Ом. При этом значения напряжений на конденсаторах С1—С3 должны прийти в соответствие с указанными. Затем следует дать поработать трансформаторам и выпрямителям с подключенной к ним вышеназванной эквивалентной нагрузкой, примерно, в течение получаса. Убедившись, что силовые трансформаторы и диодные мосты не перегреваются и что все в порядке, следует осуществить отсоединение нагрузочных эквивалентов. И вместо них подсоединить соответствующие входы блока стабилизированных источников питания (см. схему, приведенную на рис. 28.10).

БУДЕМ ПОМНИТЬ РАЗ И НАВСЕГДА, любые подключения и перепайки при отладке системы (как описываемого радиоприемника, так и любой другой) производятся только при полностью отключенном от сети шнуре питания! Строгое соблюдение этого пункта гарантирует Вам жизнь и здоровье, а конструируемой Вами аппаратуре — отсутствие ситуаций типа «фейерверк» или «салют»!
