Необходимо отметить, что под действием солнечных лучей и ряда других факторов меняется высота и плотность ионизированных слоев, и поэтому условия приема в коротковолновом диапазоне не только резко изменяются на протяжении суток, но зависят еще и от времени года. На участке 25 м, например, дальние станции обычно хорошо слышны днем. На участке 75 м условия приема улучшаются ночью.

На всех диапазонах в той или иной степени возникают помехи радиоприему. Они представляют собой радиоволны, которые появляются при резких изменениях тока в какой-либо цепи и попадают в приемник помимо нашего желания. Все радиопомехи делятся на две группы: атмосферные, которые возникают при разряде молнии, и индустриальные, источником которых могут быть различного рода искрящие выключатели, коллекторные моторы, сварочные аппараты и т. п.

Особенно сильны помехи на длинных волнах; на средних и коротких они значительно слабее. На ультракоротких волнах помех почти совсем нет. Это одна из причин, позволяющих на УКВ вести прием при очень высоком качестве звучания, что в сильной степени компенсирует такой существенный недостаток УКВ радиостанции, как ограниченный радиус действия (УКВ радиостанции обычно удается принимать на расстояниях не более 60—120 км).

Итак, для радиосвязи и радиовещания могут быть использованы токи высокой частоты (ВЧ), которые при сравнительно небольших передающих антеннах позволяют эффективно излучать радиоволны. Токи высокой частоты создаются на радиопередатчике с помощью специальных генераторов (генераторы ВЧ). Если каким-нибудь образом управлять током в антенне передатчика (то есть фактически управлять излучением радиоволн), то можно заставить радиоволны «переносить» определенные сообщения, подобно тому как электрический ток в телефонной линии «переносил» разговор от одного аппарата к другому.

Проще всего осуществить радиопередачу с помощью азбуки Морзе. Для этого достаточно в антенну передатчика включить телеграфный ключ — своего рода выключатель (рис. 31).

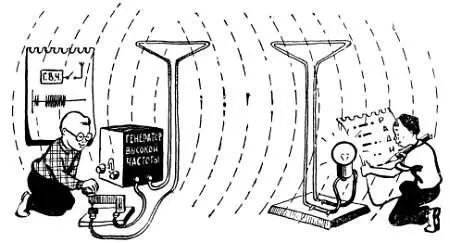

Рис. 31. Чтобы заставить радиоволны переносить сообщения можно, замыкая цепь антенны, излучать радиоволны в соответствии с азбукой Морзе.

Нажали вы на ключ — и токи высокой частоты пошли в антенну, а значит, вовсе стороны от антенны расходятся радиоволны. Отпустите ключ — цепь антенны окажется разорванной, и излучение радиоволн прекратится. При коротком нажатии на ключ вы посылаете короткий радиосигнал, получивший название «точки», более длительный сигнал (обычно в три раза продолжительнее точки) называется «тире». В азбуке, которую в 1837 году составил Самюэль Морзе, каждой букве алфавита и каждой цифре соответствует определенное сочетание «точек» и «тире». Это позволяет сравнительно просто передавать телеграммы как по проводным линиям связи, так и по линиям радиосвязи (лист 55).

Первая телеграмма была передана по радио А. С. Поповым в 1896 году, и почти двадцать лет радио использовалось лишь для телеграфной связи. Ну, а затем были найдены способы радиотелефонной передачи, то есть передачи по радио речи и музыки.

Для того чтобы наиболее просто осуществить радиотелефонную передачу, можно включить обычный угольный микрофон непосредственно в передающую антенну, в которой уже циркулирует переменный ток высокой частоты. Под действием звуковых волн сопротивление микрофона будет меняться, и поэтому высокочастотный ток в антенне, а следовательно, и интенсивность излучения радиоволн, также будет изменяться, подобно тому как менялся при разговоре ток в телефонной линии (рис. 24, 32).

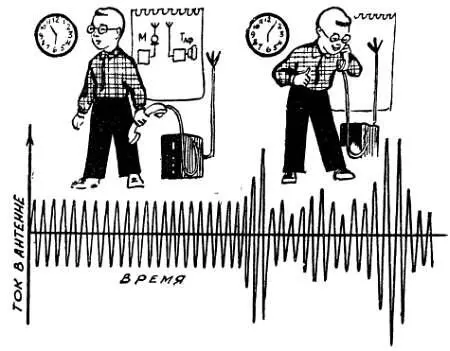

Рис. 32. Для радиотелефонной (речь, музыка) передачи можно включить в цепь антенны обычный угольный микрофон. Под действием звуковых волн будет меняться сопротивление микрофона, а вместе с тем и амплитуда высокочастотного тока и интенсивность излучения радиоволн.

Управление высокочастотным сигналом в соответствии со звуковыми колебаниями называется модуляцией (лист 55). Основной отличительной чертой модулированного тока является изменение его амплитуды в такт с изменением звукового давления на микрофон. Так, например, при увеличении звукового давления угольный порошок сжимается всесильнее, сопротивление микрофона уменьшается и амплитуда высокочастотного тока возрастает. При уменьшении звукового давления сопротивление микрофона растет, а амплитуда тока в антенне уменьшается. Важно отметить, что благодаря высокой частоте переменного тока в антенне в процессе модуляции амплитуда его меняется сравнительно медленно. Это объясняется тем, что даже самая высшая частота модулирующего звука в десятки и сотни раз меньше частоты тока, который подвергается модуляции. Поэтому за время одного периода звуковых колебаний успевают произойти десятки, сотни и тысячи полных периодов модулируемого тока (тока ВЧ). Так, например, если на микрофон воздействует звук с частотой 10 кгц, а передатчик работает на частоте 200 кгц, то за время одного периода звуковых колебаний произойдет двадцать циклов изменения высокочастотного тока, а значит, ток в антенне двадцать раз достигает амплитудных значений (положительных и отрицательных).

В радиопередатчиках включение микрофона в антенну в настоящее время не применяется. Для модуляции используется электрический ток низкой частоты (ИЧ), который появляется в обычной микрофонной цепи во время разговора. Этот низкочастотный ток в дальнейшем управляет работой высокочастотного генератора, в результате чего и появляется модулированный сигнал. Модулированный ток в передающей антенне создает модулированные радиоволны, которые, в свою очередь, наведут модулированный ток в антенне приемника.

Независимо от того как осуществляется модуляция, ее результатом является то, что слова, произнесенные перед микрофоном, оказываются как бы «зашифрованными» в радиоволнах, подобно тому как «зашифровываются» слова в изменениях электрического тока, протекающего по телефонным проводам.

Теперь необходимо в приемнике «расшифровать» сообщение, которое принесли с собой радиоволны, то есть получить соответствующие звуковые колебания, — такие же, какие воздействовали на микрофон на передающей стороне нашей линии радиосвязи.

Мы уже знаем, что под действием электромагнитных волн в антенне приемника появился переменный ток. Он имеет ту же частоту, что и ток в антенне передатчика, и точно так же промодулирован. Попробуем по аналогии с телефонной линией сразу же преобразовать электрический сигнал в звуковые колебания и для этого переменный ток из приемной антенны подведем прямо к телефону (рис. 33).
