Рис. 35. Полупроводниковый диод обладает односторонней проводимостью: он имеет небольшое сопротивление и пропускает ток только при определенной полярности приложенного напряжения — прямое включение: «плюс» подключается к зоне р, «минус» к зоне n; при обратной полярности диод обладает большим сопротивлением и тока не пропускает.

Таким образом, при выбранной полярности подключения батареи рn -переход почти не пропускает электрический ток, и полупроводниковый диод можно рассматривать как очень большое сопротивление.

Если сменить полярность подключения батареи, то есть приложить напряжение «плюсом» к зоне р , а «минусом» — к зоне n , то электрические заряды, как положительные, так и отрицательные, подойдут вплотную к границе раздела и, перейдя эту границу, будут двигаться к соответствующим зажимам батареи. В этом случае рn -переход хорошо пропускает ток, и диод обладает малым сопротивлением.

Процессы, происходящие в рn -переходе, мы, конечно, рассмотрели крайне упрощенно, но это не помешало нам прийти к совершенно правильному выводу: полупроводниковый диод в одну сторону пропускает ток хорошо, а в другую практически не пропускает. За это свойство диод часто называют вентилем.

В способности диода пропускать ток только в одну сторону можно легко убедиться самому, собрав простейшую цепь из диода, головных телефонов (телефоны обязательно должны быть высокоомные, то есть должны иметь сопротивление 1000 ом и более) и батарейки карманного фонаря. Если диод включен так, что он проводит ток, то в момент замыкания цепи в телефонах будут слышны сильные щелчки. Если же изменить полярность включения диода (или, что то же самое, изменить полярность включения батарейки), то диод будет обладать большим сопротивлением, то есть почти не будет пропускать ток, и щелчков в телефоне слышно не будет.

Именно односторонняя проводимость является тем свойством полупроводникового диода, которое позволяет произвести преобразование модулированного тока высокой частоты с последующим выделением необходимого нам низкочастотного (звукового) сигнала.

О том, как это делается, вы узнаете, познакомившись с работой простейшего приемника. Постройка такого приемника не займет у вас много времени.

Соберем простейший детекторный приемник и посмотрим, как он работает. Схема приемника предельно проста (лист 61, рис. 36). Между антенной и заземлением включают детектор, а параллельно ему подключают телефоны, или, как их называют иначе, наушники. Можно подключить один наушник, а можно и два, соединенных последовательно. Существуют и другие схемы включения детектора (лист 63), но принцип его работы всегда одинаков.

Рис. 36. Диод периодически шунтирует телефон, и в его цепи появляются импульсы (толчки) тока одного направления. Если сигнал модулирован, то амплитуда импульсов меняется, мембрана «медленно» перемещается и создает звуковые волны.

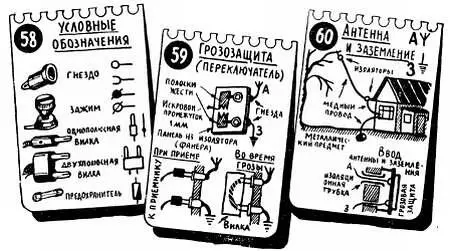

Для детекторного приемника желательно сделать наружную антенну высотой 8—10 м (листы 59, 60). Заземление сделать обязательно. Приемник можно собрать на небольшой фанерной панели (лист 62), а гнезда для подключения телефонов, антенны и заземления сделать из белой жести.

Все соединения в электрических цепях следует осуществлять только путем пайки (лист 57), причем в процессе пайки ни в коем случае не следует применять кислоту. Соединяемые контакты, лепестки, провода и т. п. сначала тщательно зачищают, затем залуживают — покрывают тонким слоем олова и уже после этого припаивают. На всех стадиях пайки нужно пользоваться канифолью, которая очищает место спая от вредных окислов.

Пайку лучше всего вести небольшим электрическим паяльником «жало», который необходимо тщательно залудить. Более подробно о монтаже, пайке, подготовке деталей, столярных и слесарных работах, с которыми приходится сталкиваться радиолюбителю, можно прочесть в «Справочнике начинающего радиолюбителя», изданном в 1961 году.

Теперь поговорим о том, как работает наш приемник (лист 61). Мы уже знаем, что детектор пропускает ток только в одном направлении. Поэтому переменный ток, наведенный в антенне ( I А ), будет проходить через детектор ( I Д ) только в течение одной половины периода. Ток обратного направления детектор не пропустит, и поэтому в течение второго полупериода ток пройдет через цепь телефона ( I Т ).

Диод можно рассматривать как своеобразный шунт, подключенный параллельно телефону. Особенность такого шунта состоит в том, что он действует «через такт»: в те полупериоды, когда диод пропускает ток, он сильно шунтирует телефон, и ток I Т практически отсутствует. Однако в следующий полупериод диод уже обладает очень большим сопротивлением, и весь ток, наведенный в антенне, идет через телефон. Таким образом, в цепи детектора, так же как в цепи телефона, протекает пульсирующий (импульсный) ток — импульсы (толчки) тока в этих цепях чередуются. Импульсы тока в цепи телефона, также, впрочем, как и в цепи детектора, всегда имеют одно направление, причем величина импульсов меняется в соответствии с модуляцией. Когда модуляции нет (молчание перед микрофоном), все импульсы тока одинаковы.

Благодаря медленному изменению импульсного тока, изменению, которое является следствием модуляции, мембрана телефона будет медленно перемещаться и создавать звуковые волны. Так, например, если в процессе модуляции ток в антенне передатчика увеличивается, то будет увеличиваться и ток в антенне приемника, а это значит, что будут возрастать импульсы тока через телефон, и при этом каждый последующий импульс будет все дальше смещать мембрану. Если же ток в антенне передатчика уменьшается, то будут уменьшаться и импульсы тока через телефон, и его мембрана будет медленно возвращаться в среднее положение. Мембрана следует за всеми изменениями амплитуды тока и воспроизводит «копию» звука, с помощью которого на передатчике осуществляется модуляция.

Какова же в этом процессе роль детектора? Если бы не было детектора, то через телефон протекал бы не импульсный (пульсирующий) ток, а переменный ток высокой частоты. Этот ток с очень большой частотой толкал бы мембрану то в одну, то в другую сторону, и в результате она стояла бы на месте, так как не успевала бы следовать за изменением тока. Благодаря детектору через телефон проходит ток только одного направления, и мембрана смещается только в одну сторону, следуя за медленным изменением амплитуды этого тока. Нужно признаться. что слово «медленно» в данном случае выбрано не совсем удачно. Действительно, ведь сила импульсов меняется в соответствии с модуляцией, а модулирующий сигнал может совершать свой полный цикл (период) за несколько тысячных долей секунды, то есть иметь частоту в несколько тысяч герц. Такую частоту колебаний мембраны уже нельзя назвать медленной. Оправданием для нас может служить лишь то, что эта частота все же невелика по сравнению с частотой тока в антенне, которая составляет сотни и тысячи килогерц.
