Когда емкость конденсатора настройки С к мала, то даже небольшие изменения емкости С п оказываются весьма ощутимыми. Если же полностью ввести ротор конденсатора С к , то на фоне его большой емкости влияние С п будет незначительным. Сказанное хорошо иллюстрируется простым примером. Допустим, что емкость С к изменяется от 20 пф до 500 пф, а емкость С п можно менять в пределах 5—30 пф. При выведенном роторе конденсатора настройки ( С к = 20 пф) общую емкость контура можно менять с помощью С п от 25 пф (20 + 5) до 50 пф (20 + 30), то есть в два раза. Когда же мы введем ротор ( С к = 500 пф), то общую емкость контура можно будет менять лишь на 5 % — от 505 пф (500 + 5) до 530 пф (500 + 30). Поэтому мы и говорим, что в основном С п влияет на резонансную частоту контура на самых высоких частотах диапазона, то есть при минимальной емкости конденсатора С к (рис. 57, 58).

Рис. 57. На коротковолновом участке любого диапазона (высшие частоты, ротор выведен) подстройку производят с помощью подстроечного конденсатора…

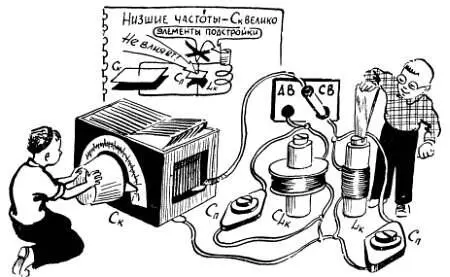

Рис. 58. …а на длинноволновом участке (низшие частоты, ротор введен) с помощью сердечника катушки и подбором числа витков.

После налаживания приемника, когда емкость подстроечного конденсатора С п окончательно подобрана, к нему больше не прикасаются.

Чаще всего встречаются следующие типы подстроечных конденсаторов: воздушный, очень напоминающий обычный конденсатор настройки с небольшим числом миниатюрных статорных и роторных пластин; трубчатый, в котором обе обкладки имеют форму цилиндров (наподобие конденсатора КТК), один из которых перемещается с помощью винта; дисковый керамический, состоящий из двух керамических частей — основания и поворачивающегося диска, на который нанесен слой серебра — одна из обкладок конденсатора. Вторая обкладка закреплена на керамическом основании. При вращении керамического диска меняется взаимное расположение обкладок, а следовательно, и емкость конденсатора. Во всех случаях подстроечный конденсатор обозначается на схеме как обычный постоянный, с той лишь разницей, что нижняя черточка рисуется в виде дуги со стрелкой.

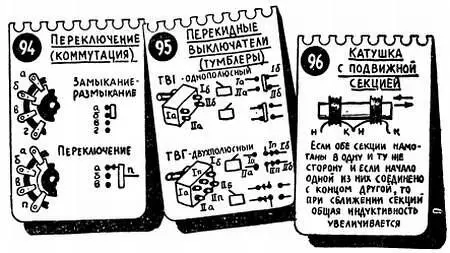

Очень удобно производить подстройку контура, если в катушке имеется ферромагнитный сердечник. Вдвигая такой сердечник в катушку, мы увеличиваем ее индуктивность и уменьшаем резонансную частоту контура. Если катушка выполнена из двух отдельных секций, то ее индуктивность можно изменять, сближая либо раздвигая секции: чем ближе одна секция к другой, тем сильнее взаимодействуют их магнитные поля, как бы усиливая друг друга, тем, следовательно, больше общая индуктивность катушки (лист 96). Сказанное справедливо лишь тогда, когда секции намотаны в одну и ту же сторону и начало одной из них соединено с концом другой. Если не выполняется одно из этих условий, то магнитные поля отдельных секций ослабляют друг друга, и при сближении секций общая индуктивность уменьшается.

Если в контуре имеется и подстроечный конденсатор и катушка с сердечником, то подстройку контура путем изменения индуктивности катушки целесообразно производить при максимальной емкости конденсатора настройки С к , то есть тогда, когда подстроечный конденсатор С п на резонансную частоту почти не влияет (рис. 58).

Используя одну секцию стандартного блока конденсаторов, две катушки и переключатель для включения этих катушек в контур (переключатель диапазонов), можно собрать детекторный приемник с плавной настройкой на ДВ и СВ диапазонах. Благодаря резонансным свойствам контура такой приемник будет обладать некоторой избирательностью и будет работать громче, чем простейший детекторный приемник, описанный в предыдущей главе.

На чертеже 2 показаны общий вид и принципиальная схема двухдиапазонного детекторного приемника с плавной настройкой.

Чтобы этот приемник работал, к нему нужно подключить наружную антенну (к гнезду « А») и заземление (к гнезду « 3»). Гнездо « А» (антенна) соединяется с переключателем диапазонов. Последний фактически состоит из нескольких одинаковых переключателей (их обычно называют секциями), которые связаны с одной общей осью и поэтому управляются (переключаются) одновременно (лист 94, чертеж 7).

На схемах и в описании отдельные секции какого-либо переключателя обозначаются буквой П (переключатель) с индексом, который состоит из цифры и буквы. Цифра указывает порядковый (для данной схемы) номер переключателя, а буква относится к определенной секции.

Так, например, если в схеме имеется два переключателя, то секции первого из них будут обозначаться: П 1а, П 1б и т. д. в зависимости от числа секций. Секции второго переключателя будут обозначаться П 2а, П 2б и т. д.

Во всех приемниках, которые нам предстоит построить, будет использован один переключатель, обозначаемый на схемах как П 1 . В этом переключателе должно быть четыре секции ( а, б, в, г ), каждая из которых имеет один подвижной и три неподвижных контакта. В крайнем случае можно обойтись переключателем с тремя секциями, то есть с тремя подвижными контактами.

Во многих любительских приемниках используются более простые переключатели — тумблеры (лист 95), а также более сложные, но зато более удобные клавишные переключатели, где все необходимые переключения (коммутация) осуществляются путем замыкания или размыкания тех или иных контактов (аналогично верхнему рисунку на листе 94).

Подвижной контакт переключателя диапазонов на наших схемах обозначается буквой п с индексом соответствующей секции. Например, обозначение пб соответствует подвижному контакту секции б . При переключении диапазонов каждый подвижной контакт соединяется с каким-либо из трех неподвижных контактов своей секции. Обозначения неподвижных контактов соответствуют диапазону, на котором к ним подключаются подвижные контакты. Так, например, обозначение бд означает «секция б диапазон длинных волн», аналогично обозначение ак соответствует секции а и диапазону коротких волн. Такую подробную систему мы ввели для того, чтобы начинающему радиолюбителю легче было разбирать схему и монтировать приемник.
