Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

Если вам не удастся достать один из перечисленных типов каркасов, то можно изготовить катушки на обычных охотничьих папковых (картонных) гильзах 12 калибра, то есть с внешним диаметром 20 мм (чертеж 4, а). Поскольку сердечников в этих катушках нет, то точную подгонку индуктивности производят путем перемещения витков. Для этого общее число витков разбивают на две примерно равные части, каждую из которых размещают в отдельной секции (ширина секций по 5 мм). Одну из секций делают подвижной, склеив для нее каркас из плотной бумаги. При сближении секций общая индуктивность увеличивается, что объясняется усилением общего магнитного поля. Увеличение индуктивности при сближении секций произойдет лишь в том случае, если эти секции соединены между собой «согласно», когда одна катушка как бы является продолжением другой, катушки намотаны в одну и ту же сторону, и начало одной из них соединено с концом другой (лист 96).

Если нарушить одно из этих условий, то получится уже соединение «навстречу», и при сближении секций общая индуктивность будет уменьшаться. В катушках связи L 1 и L 3 индуктивность подгонять не нужно, так как подбор ее не требует большой точности и поэтому катушки связи размещают в одной секции шириной 8 мм.

Для катушки L 4, выполненной на папковых гильзах, можно применить однослойную намотку (чертеж 1). Такая катушка должна содержать 160 витков (например, 120 + 40 или 2x80). Одна из секций намотана на подвижной гильзе, склеенной из бумаги. Катушка связи с антенной имеет те же данные, что и в предыдущем случае.

Вблизи каждой катушки для удобства монтажа в фанерной панели закрепляется несколько лепестков из белой жести, к которым припаиваются выводы катушек и монтажные провода (чертежи 1, 6, 8).

Рядом с лепестками располагаются подстроечные конденсаторы, которые могут быть любого типа, например керамические. Подстроечные конденсаторы можно изготовить самому. Одной из обкладок самодельного конденсатора (лист 93) является сравнительно большой лепесток из белой жести (чертеж 6), на который плотно надевают плоскую бумажную гильзу, склеенную из двух-трех слоев кальки. На кальку наматывают один слой любого медного провода, который и играет роль второй обкладки конденсатора. Перемещая бумажную гильзу вдоль жестяного лепестка, можно менять емкость от 5—10 до 25–30 пф. Для того чтобы ослабить влияние руки на емкость конденсатора (при настройке), нужно заземлить, то есть соединить с нижним по схеме концом катушки, ту обкладку конденсатора, которая выполнена в виде слоя медного провода, причем совершенно безразлично, заземлить ли одновременно оба конца этого провода или же только один.

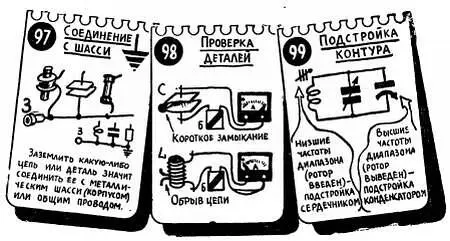

Подавляющее большинство фабричных и любительских приемников монтируется на металлическом, обычно стальном, шасси. Металлическое шасси используется как проводник, соединяющий все точки схемы, которые должны подключаться к гнезду «Земля». Таких точек в любом приемнике очень много, и поэтому использование шасси позволяет сильно упростить монтаж — вместо того чтобы ту или иную точку соединять с гнездом «Земля», эту точку соединяют с шасси, которое, в свою очередь, соединяют с гнездом «Земля». Поэтому если в дальнейшем вы встретите указание о том, что какую-либо точку нужно заземлить, то ее нужно просто соединить с металлическим шасси (лист 97).

Слова «заземлить», «заземленный», «заземление» можно встретить и при описании различных устройств (например, усилителей, магнитофонов, измерительных приборов, в которых даже нет гнезда «Земля», но и в этом случае под заземлением имеется в виду соединение той или иной детали с шасси.

В нашем приемнике шасси сделано из дерева и фанеры, но по краю каждой панели и, в частности, панели ВЧ проходит толстый, предварительно залуженный медный провод, так называемая земляная шина, или земляной провод. Он-то и выполняет роль металлического шасси. К земляному проводу подключают все цепи, которые нужно заземлить. На схемах этот провод не показан, а подключение к нему обозначается как обычное соединение с металлическим шасси. Крепление земляного провода осуществляется с помощью жестяных лепестков.

К земляному проводу подключается и корпус конденсатора настройки, а следовательно, соединенный с корпусом ротор этого конденсатора. Статор одной из секций соединяется с контактом бп — переключателя диапазонов, статор второй секции в детекторном приемнике никуда не подключается.

Несколько слов следует сказать о переключателе. Наиболее широкое распространение получили переключатели, состоящие из фиксатора и нескольких керамических или гетинаксовых панелей (галет), на которых и закреплены контакты (чертеж 7, А). В нашем приемнике такой галетный переключатель диапазонов закрепляется на небольшой фанерной панели, которая, в свою очередь, крепится к деревянной раме. Рядом с переключателем на панели закреплены два переменных сопротивления, которые будут использованы в ламповых приемниках.

Нам необходим переключатель с четырьмя секциями на три положения, то есть для трех диапазонов. Если попадется переключатель на большее число положений или с большим числом секций, то это не беда — некоторые из них можно будет просто не использовать. Если удастся достать переключатель с тремя секциями, то можно применить и его, отказавшись от индуктивной связи с антенной (см. стр. 120).

Если вам не удастся достать фабричный переключатель, то его можно сделать самому (чертеж 7, Б—3). Самодельный переключатель имеет четыре подвижных контакта (3), сделанных из жести и закрепленных на вращающейся фанерной крестовине (Г). Четыре группы неподвижных контактов (Е) закреплены на фанерной панели. Каждый неподвижный контакт можно сделать из белой жести или в виде трех-четырех витков медной проволоки диаметром 0,6–0,8 мм, тщательно очищенной от изоляции. Под неподвижные контакты подкладываются маленькие бруски из твердых пород дерева, а в подвижных контактах делают вмятину, благодаря чему и осуществляется фиксация переключателя в нужных положениях (Ж). Подключение подвижного контакта к соответствующему лепестку переключателя осуществляется с помощью мягкого многожильного провода.

Следует сразу же заметить, что самодельный переключатель изготовить сравнительно сложно, а высокой надежностью он не отличается. Поэтому делать переключатель самому следует лишь в самом крайнем случае.

Важным узлом приемника является шкальное устройство, которое нужно изготовить сразу же, не дожидаясь окончания всех работ, так как шкала будет использоваться нами при настройке всех приемников, в том числе и детекторного. Сама шкала (чертеж 6) аккуратно и точно вычерчивается цветной тушью на плотной бумаге и наклеивается на подшкальник, сделанный из белой жести. На ось конденсатора настройки плотно насаживается большой шкив, который можно сделать из трех тонких фанерных дисков или какой-нибудь круглой жестяной крышки. Для крепления шкива на ось конденсатора плотно надевается жестяная трубка, к которой уже припаивается жестяной шкив или жестяная заклепка, стягивающая отдельные диски фанерного шкива. После того как шкив закреплен и установлена шкала, на ось конденсатора настройки надевают стрелку, также сделанную из жести. Шкив при помощи тросика (капроновая нить с пружинкой) связан с осью настройки, которая может выполняться по-разному.
