Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

Важно отметить, что при положительных напряжениях на сетке на нее будет попадать часть электронов, которые, пройдя внешнюю сеточную цепь, вернутся на катод (лист 105).

Иными словами, при положительных напряжениях на сетке в лампе возникает сеточный ток. График, показывающий, как изменяется анодный и сеточный ток при изменении напряжения на сетке, называется анодно-сеточной характеристикой лампы, а график, в котором имеется несколько кривых, снятых при различных анодных напряжениях, называется семейством характеристик (рис. 65, лист 112).

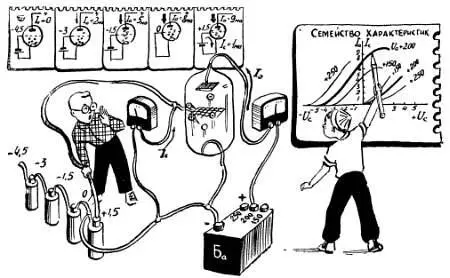

Рис. 65. Управляющая сетка расположена близко к катоду, и напряжение на ней сильно влияет на величину анодного тока. При положительных напряжениях на сетке на нее попадает часть электронов — появляется сеточный ток. (Для упрощения всех последующих рисунков батарея накала не рисуется.)

Если между сеткой и катодом будет действовать переменное напряжение усиливаемого сигнала, то оно вызовет соответствующие изменения анодного тока. Но изменяющийся анодный ток пока еще никакой пользы не приносит, так же как и не выполняет полезной работы двигающийся по шоссе пустой грузовик. Для того чтобы мощный двигатель грузовика, беспрерывно сжигающий бензин, выполнял какую-то полезную работу, нужно кузов этого автомобиля заполнить тяжелыми грузами.

Для того же, чтобы использовать энергию изменяющегося анодного тока электронной лампы, то есть выделить «мощную копию» усиливаемого сигнала, в анодную цепь лампы, так же как и в коллекторную цепь транзистора, включают нагрузку (рис. 64).

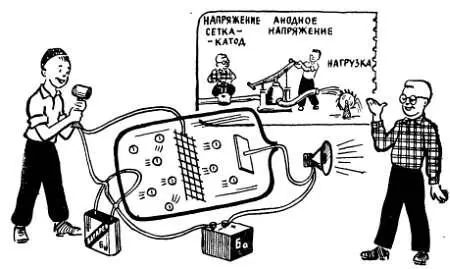

Рис. 64. Усиливаемый сигнал подводится к управляющей сетке лампы, точнее, между сеткой и катодом, а нагрузка обычно включается в анодную цепь (анодная нагрузка).

Нагрузка может представлять собой обычное сопротивление, громкоговоритель, колебательный контур, телефон и т. п. (лист 131). Проходя но нагрузке, анодный ток выделит на ней часть своей энергии. Эта энергия будет либо с помощью громкоговорителя или телефона сразу же преобразована в звуковые колебания, либо будет подвергаться дальнейшему усилению с помощью последующих ламп. Как уже говорилось, когда один каскад не дает достаточного усиления, то входной сигнал, несколько усиленный первым каскадом, перелается на второй, где он усиливается еще больше, со второго каскада усиливаемый сигнал поступает на третий, и т. д.

В зависимости от назначения усилительного каскада стремятся получить либо большой переменный ток в нагрузке (для этого сопротивление нагрузки делают маленьким), либо большое переменное напряжение (для этого сопротивление нагрузки делают большим). Однако при любых соотношениях напряжения и тока в нагрузке выделяемая на ней мощность, то есть мощность усиленного сигнала, во много раз больше мощности, затраченной в сеточной цепи на управление анодным током. Попутно заметим, что сеточную цепь электронной лампы обычно называют входной цепью, а анодную — выходной.

Усилительная лампа, в которой имеется анод, катод и управляющая сетка, получила название «триод» (трехэлектродная лампа). Триод широко применяется в усилителях низкой частоты, а также в аппаратуре УКВ диапазона.

Наряду со многими достоинствами у триода есть два существенных недостатка. Первый из них состоит в том, что анод и управляющая сетка образуют конденсатор С ас , емкость которого (емкость анод — сетка) обычно составляет несколько пикофарад. Емкость С ас называют проходной емкостью лампы, так как через нее переменный ток «пролезет» из анодной цепи в сеточную (рис. 66).

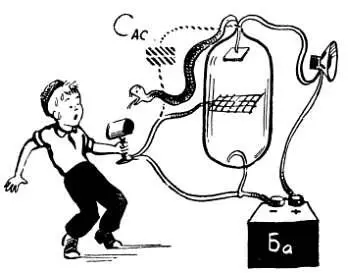

Рис. 66. Один из недостатков триода — большая емкость между сеткой и анодом (проходная емкость), из-за которой возникает обратная связь; сигнал из анодной цепи попадает в сеточную.

Иными словами, из-за емкости С ас возникает обратная связь между анодом и сеткой (обратное влияние анода на сетку), которая может сильно ухудшить усилительные свойства лампы или привести к самовозбуждению каскада. В результате самовозбуждения (с этим явлением мы подробно познакомимся немного позже) усилитель превращается в генератор и дает на выходе переменное напряжение даже при отсутствии какого-либо входного сигнала.

Второй недостаток триода связан с тем, что при работе лампы в усилительном каскаде изменяется напряжение. на ее аноде и иногда оно может очень сильно уменьшиться (лист 130). Это объясняется тем, что часть напряжения анодной батареи падает (теряется) на сопротивлении анодной нагрузки. Чем больше анодный ток, тем больше падение напряжения на нагрузке и тем меньшая часть напряжения анодной батареи будет подводиться к аноду ламп. Когда под действием усиливаемого сигнала анодный ток сильно возрастает, минимальное напряжение на аноде — U aмин может составлять всего несколько вольт. Из-за уменьшения напряжения на аноде он плохо притягивает электроны, что приводит к нежелательному уменьшению анодного тока (подробнее см. стр. 193).

Для устранения указанных недостатков между управляющей сеткой и анодом помещают еще один, четвертый по счету, электрод, так называемую экранную (экранирующую) сетку, которую через конденсатор С э соединяют с катодом. Кроме того, на экранную сетку подают положительное напряжение U э , обычно составляющее 50–90 % от постоянного напряжения на аноде. Такая усилительная лампа с четырьмя электродами получила название «тетрод» (рис. 67).

Рис. 67. Экранирующая (экранная) сетка соединяется с катодом через конденсатор и поэтому предохраняет управляющую сетку от проникновения сигнала из анодной цепи. На экранную сетку обязательно подается положительное напряжение, которое ускоряет движение электронов к аноду и улучшает усилительные свойства лампы.

С введением экранной сетки в лампе появляется еще один «конденсатор» С аэ ; его обкладки — это экранная сетка и анод. Теперь переменный ток, который раньше шел через емкость С ас и был «виновником» обратной связи, почти не попадет в сеточную цепь: он пройдет по пути наименьшего сопротивления — через С аэ , и С э , а это равносильно уменьшению проходной емкости. Так устраняется первый недостаток триода.
