Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

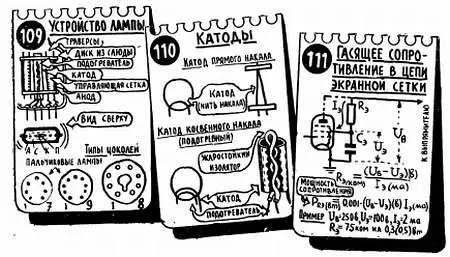

В современных лампах так называемой пальчиковой серии цоколя нет, его роль выполняет стеклянное дно баллона, в котором и закрепляются тонкие контактные ножки. Среди пальчиковых ламп встречаются лампы с семью ножками (семиштырьковые) и с девятью ножками (девятиштырьковые), для которых выпускаются ламповые панельки соответственное семью или девятью гнездами (лист 109).

Из всех электродов лампы особого внимания заслуживает катод.

В лампах, питание которых осуществляется от батарей (батарейные лампы прямого накала), катод представляет собой закрепленную на изоляторах тонкую нить, по которой проходит постоянный ток накала (лист 110).

Если питание ламп осуществляется от электросети (сетевые лампы с подогревом), то для нагревания катода используется переменный ток. Пропускать переменный ток непосредственно через катод нежелательно и в ряде случаев просто недопустимо. Одна из причин этого состоит в том, что при изменениях тока накала (ток-то ведь переменный!) температура катода будет непрерывно изменяться. При этом будет меняться количество эмиттируемых, то есть вылетающих из катода, электронов, а следовательно, и анодный ток лампы. Если в анодную цепь такой лампы включить телефон или громкоговоритель, то в нем всегда будет слышен низкий тон — фон переменного тока.

В большинстве сетевых ламп катод выполняют в виде трубки диаметром 1,5–2 мм, внутрь которой вставлен подогреватель — хорошо изолированная тонкая металлическая нить или спираль. Если даже температура подогревателя и изменяется под действием переменного тока, то температура катода практически остается постоянной из-за его большой тепловой инерции. Подогреватель обычно называют нитью накала лампы. Нить накала не считают отдельным электродом, так как она выполняет лишь вспомогательные функции.

Во всех современных лампах катоды активируют — покрывают их тончайшим слоем (по внешнему виду этот слой похож на белое матовое покрытие) специальных веществ, облегчающих выход электронов из металла. Через некоторое время, для большинства ламп через несколько тысяч часов непрерывной работы, активный слой утрачивает свои свойства, выход электронов из катода затрудняется, а лампа практически выходит из строя — теряет эмиссию.

Для накаливания катода используется небольшое напряжение — от долей вольта до нескольких вольт Наиболее широко распространены батарейные лампы с напряжением накала 1,2 в и сетевые с напряжением накала 6,3 в. Если превысить допустимое напряжение наката хотя бы на 10–15 %, то активный слой может разрушиться или даже может перегореть нить накала (в батарейных лампах — катод). При понижении напряжения накала резко уменьшается число вылетающих из катода электронов, и при этом ухудшаются усилительные свойства лампы. Правда, многие лампы сохраняют работоспособность и при напряжении накала на 20–30 % меньше нормального.

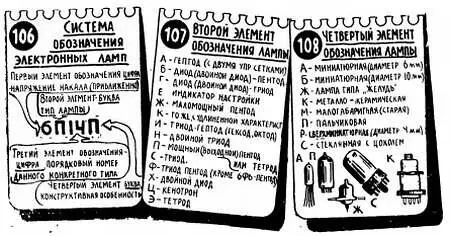

Некоторое представление о типе электронной лампы дает ее наименование (листы 106, 107, 108).

Первая цифра в наименовании отечественных ламп приближенно указывает напряжение накала. Так например, у ламп, название которых начинается с цифры «6» (6П1П, 6Ж22, 6Ц5С, 6К1П и др.), напряжение накала составляет 6,3 в. Первая цифра «1» говорит о том, что напряжение накала — 1,2 в и т. д.

После первой цифры в наименовании лампы стоит буква, которая характеризует тип лампы. Буквой «Д» обозначаются диоды, «Ц» кенотроны — диоды и двойные диоды (два диода в одном баллоне), специально предназначенные для выпрямителей, «С» — триоды, «Н» — двойные триоды, «П» — так называемые выходные лампы, мощные пентоды и лучевые тетроды, «К» и «Ж» — пентоды, применяемые в усилителях высокой, а иногда и низкой частоты, «А» — гептоды, «И» — гептод-триоды, «Е» — оптические индикаторы настройки, и т. д. Совершенно очевидно, что буква характеризует тип лампы лишь в общем. Обозначение конкретного типа лампы — это цифра, которая следует сразу же после буквы. Так, например, обозначения 6Н8С, 6Н9С, 6Н2П соответствуют различным типам двойных триодов, 6Ж1П, 6ЖЗП, 6Ж7 — различным типам пентодов, и т. д. Последняя буква в названии лампы характеризует ее конструктивное выполнение. Буква «П» означает «пальчиковая», «С» — «стеклянная», «А» и «Б» — «сверхминиатюрная», «Ж» — типа «желудь», и т. д. В настоящее время большинство ламп, выпускаемых для приемников и усилителей, — это пальчиковые лампы.

Для каждого типа электронных ламп в справочных таблицах (листы 184–219) приводятся основные параметры — данные, характеризующие усилительные свойства лампы, а также ее типовые рекомендуемые режимы. К рекомендуемым режимам относится напряжение накала U н и соответствующий этому напряжению накальный ток I н . При одном и том же напряжении U н накальная цепь лампы потребляет тем большую мощность, чем больше у нее ток накала (Р н= U н · I н ). Если вы просмотрите справочные таблицы, то увидите, что так называемые выходные триоды, лучевые тетроды и пентоды, то есть лампы, которые должны развивать сравнительно большую мощность, потребляют большой накальный ток I н .

На листах 184–219 указываются также рекомендуемые постоянные напряжения на аноде U а и экранной сетке U э и соответствующие этим напряжениям токи I а и I э . Здесь нужно сразу же отметить, что очень часто конструкторы не придерживаются рекомендуемых величин U а и U э . Так, например, для большинства сетевых (подогревных) ламп рекомендуется анодное напряжение 250 в, а их почти всегда используют при более низком напряжении — вплоть до 150–100 в. При этом усилительные свойства ламп несколько ухудшаются, но с этим вполне можно мириться. При уменьшении напряжения на аноде U a приходится пропорционально уменьшать и экранное напряжение U э . Одновременное этим уменьшаются и токи I а и I э .

Для многих ламп в таблицах указывается и рекомендуемое постоянное напряжение на управляющей сетке, но об этой величине следует поговорить особо, и мы это сделаем в следующей главе.

Одним из основных параметров усилительной лампы является ее крутизна, которая показывает, насколько сильно напряжение на управляющей сетке влияет на величину анодного тока (листы 112, 113).

Крутизна обозначается буквой S и измеряется в миллиамперах на вольт (ма/в). Так, например, если S = 2 ма/в, то это значит, что при изменении управляющего напряжения (напряжение между сеткой и катодом) на 1 в анодный ток изменится на 2 ма. Для большинства ламп крутизна лежит в пределах от десятых долей — ма/в до нескольких — ма/в. Совершенно очевидно, что, чем больше крутизна лампы, тем сильнее управляющее напряжение влияет на анодный ток, тем, следовательно, лучше усилительные свойства лампы при прочих равных условиях.
