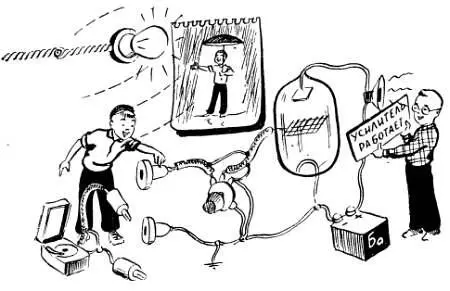

Рис. 104. Для борьбы с «наводками» провода входной цепи усилителя нужно экранировать.

Если заранее неизвестно, с какой стороны появятся наводки, то защищаемую цепь окружают экранами со всех сторон. Широкое распространение нашли цилиндрические алюминиевые экраны, внутрь которых помещают контурные катушки и другие детали; у переменных сопротивлений роль экрана выполняет металлический корпус; для того чтобы защитить от наводок обычные провода, их помещают в так называемый экранирующий чулок (рис. 104) — сплетенную из тонких проволочек гибкую трубку. Если под руками нет такого чулка, то поверх изоляции защищаемого провода нужно намотать спираль из любого медного провода, например ПЭ-0,1 или ПЭ-0,5. Эта спираль будет играть роль экрана.

Любой экран, будь то экранирующий цилиндр, корпус переменного сопротивления или самодельный экранирующий чулок, обязательно должен быть заземлен, причем у самодельного экрана для проводов нужно заземлять оба конца спирали.

На схемах детали, заключенные в экран, обводят пунктирной линией; экранированный провод на схемах пропускают сквозь заземленное кольцо.

Интересно отметить, что «наводками», создающими фон, можно пользоваться для проверки усилителей НЧ. Прикоснувшись куском провода, отверткой или просто пальцем к какому-нибудь участку входной цепи первой лампы, например к ее управляющей сетке, мы фактически подадим на вход усилителя наведенное напряжение с частотой 50 гц, и если усилитель исправен, то громкоговоритель воспроизведет сильный фон (рис. 105).

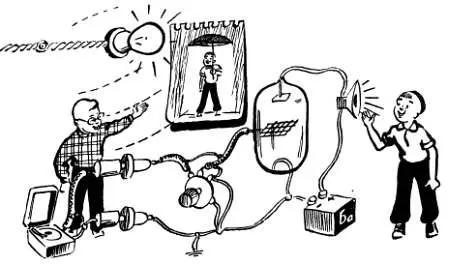

Рис. 105. Иногда «наводки» используют для проверки усилителя: прикоснувшись к какой-нибудь точке входной цепи, мы фактически подаем на вход усилителя «контрольный» сигнал — напряжение «наводок».

Фон появится, но, конечно, очень и очень слабый, и при прикосновении к сетке выходной лампы. Совершенно очевидно, что при проверке батарейных приемников в условиях, где нет сети переменного тока, никакого фона обнаружить не удастся.

Если вы внимательно посмотрите на принципиальную схему нашего усилителя НЧ, то обнаружите, что почти все его элементы вам уже знакомы (листы 145, 146). Возьмем, например, регулятор громкости R 11 — это обычный делитель напряжения — потенциометр, с помощью которого можно подавать на сетку лампы Л 3 ту или иную часть напряжения входного сигнала. Сопротивление R 12 — это обычная «утечка» в цепи управляющей сетки, а конденсатор С 27 предохраняет сеточную цепь от постоянного напряжения. Этот конденсатор введен в схему «авансом», так как он понадобится лишь тогда, когда усилитель будет подключен к приемнику.

На сопротивлении R 15 создается постоянное напряжение, которое служит отрицательным смещением на сетку лампы Л 3 . Конденсатор С 30 проводит переменную составляющую анодного тока лампы помимо сопротивления R 15 . В первом каскаде можно подать смещение на сетку и другим путем — исключить из схемы детали R 15 и С 30 , заземлить катод лампы, а в ее сеточную цепь на место R 12 включить сопротивление в 10 Мом (лист 138).

Сопротивление R 14 — это не что иное, как гасящее сопротивление в цепи экранной сетки. Для переменного тока экранная сетка заземлена через конденсатор С 29 .

Анодной нагрузкой лампы Л 3 является сопротивление R 13 . С анода лампы через переходной конденсатор С 28 усиленный сигнал подается на сетку выходного каскада Л 4 . Здесь так же, как и в первом каскаде, R 17 — сопротивление утечки, a R 18С 33 — цепь автоматического смещения. В анодную цепь лампы включен выходной трансформатор Тр 2 , ко вторичной обмотке которого подключен громкоговоритель. Цепочка R 16C 31 — это простейший регулятор тембра. Если под руками нет конденсатора на 0,025 мкф ( C 31 ) с достаточно высоким рабочим напряжением (не менее 500 в), то регулятор тембра можно включить и в сеточную цепь лампы Л 3 , уменьшив при этом емкость конденсатора C 31 в десять — двадцать раз (уточняется опытным путем).

Единственной незнакомой нам пока деталью является конденсатор С 32 . Назначение его — шунтировать выходной трансформатор для токов высокой частоты и таким образом препятствовать паразитному самовозбуждению усилителя.

Выходной трансформатор Тр 2 выполнен на сердечнике сечением 2,56 см 2— пластины Ш-16, толщина набора 16 мм. Его первичная обмотка содержит 2500 витков провода ПЭ-0,1, а вторичная — 81 виток провода ПЭ-0,51. Сердечник выходного трансформатора, так же как и сердечник дросселя фильтра, собирается «встык» (лист 115). В качестве Тр 2 можно использовать выходные трансформаторы от приемников «Рекорд-53», «AP3-53», «Огонек» и многих других.

Заканчивая разбор нашей первой ламповой схемы, хочется обратить внимание на возможную замену деталей усилителя.

Начинающие радиолюбители часто задают такие вопросы: «Можно ли заменить сопротивление 50 ком сопротивлением 47 ком?» или «Что будет, если вместо конденсатора емкостью 10 мкф применить конденсатор на 20 мкф?» и т. п.

Для начала заметим, что отклонение данных той или иной детали на 5—10 % в большую или меньшую сторону особого значения не имеет и в большинстве случаев остается незамеченным. Более того, данные многих деталей можно изменить в полтора — три раза, а усилитель по-прежнему будет работать. А теперь поговорим конкретно о деталях нашего усилителя.

Прежде всего несколько слов о допустимой мощности сопротивлений и рабочем напряжении конденсаторов. Величины эти можно изменять как угодно, но… только в сторону увеличения: если нужен конденсатор с рабочим напряжением 20 в (например, С 33 ), то можно применить конденсатор на 30, 50, 100 в и т. д.; вместо сопротивления, рассчитанного на мощность 0,25 вт, можно применить сопротивление на 0,5, 1, 2 вт и т. д. В то же время применять сопротивления с меньшей мощностью или конденсаторы с меньшим рабочим напряжением, чем это указано на схеме, ни в коем случае нельзя. Мощность всех сопротивлений условно показана на схеме (см. условные обозначения, лист 36). Рабочее напряжение указывают только для электролитических конденсаторов. Конденсаторы бумажные, слюдяные, керамические и др., как правило, могут работать при напряжениях 250 в и более, а этого вполне достаточно почти для всех элементов схемы.

Возможность изменения данных той или иной детали зависит от того, в какой цепи стоит эта деталь и как она влияет на работу усилителя. Так, например, при увеличении или уменьшении сопротивления R 12 и R 17 на 20–50 % никаких особых изменений в работе усилителя не произойдет. Другое дело, если мы сильно изменим величину сопротивления R 15 . При этом сразу же изменится отрицательное смещение на управляющую сетку — чем больше R 15 , тем больше отрицательное смещение. Изменится также анодный ток, падение напряжения на R 13 , а значит, и напряжение на аноде лампы. Все это может привести к ухудшению усилительных свойств каскада и появлению нелинейных искажений. К уменьшению коэффициента усиления каскада приводит резкое уменьшение (а в ряде случаев и увеличение) сопротивления анодной нагрузки R 13 или снижение напряжения на экранной сетке путем увеличения R 14 . Емкость конденсаторов С 29 и С 30 и С 33 можно увеличивать безболезненно, так как при этом лишь облегчается путь для переменных токов, которые проходят через эти конденсаторы.
