Вся сложность состоит в том, чтобы передать этой машине достаточно точный электрический «шаблон», по которому будет воспроизводиться нужный звук, то есть, проще говоря, подвести к звуковой катушке переменный ток необходимой формы, ну и конечно, достаточно сильный для того, чтобы, преодолевая сопротивление воздуха, двигать диффузор.

Два слова об обратимости. В ряде случаев динамический микрофон и громкоговоритель действительно могут заменить друг друга. Когда в продаже не было маленьких громкоговорителей для карманных приемников, радиолюбители с успехом использовали вместо них некоторые типы микрофонов. И наоборот, громкоговорителю иногда приходится работать вместо микрофона (стр. 150).

* * *

КОРОТКО и ЯСНО

Для того чтобы не загромождать схему длинными надписями, применяется система сокращенной записи величии сопротивлений и емкости конденсаторов.

Сопротивления.Когда сопротивление указано в омах, то просто пишут цифру без каких-либо дополнительных обозначений. Если возле цифры стоит обозначение ком , значит сопротивление выражено в килоомах . Десятичная дробь говорит, что величина сопротивления приведена в мегомах.

Конденсаторы. Цифра без запятой означает, что емкость указана в пикофарадах. Цифра с запятой, то есть десятичная дробь, говорит, что емкость конденсатора приведена и микрофарадах.

Примеры:

R— 200 означает 200 ом

R— 200 ком означает 200 килоом

R— 0,2 означает 0,2 Мом

R— 10,0 означает 10 Мом

С— 200 означает 200 пф

С— 0,002 означает 0,002 мкф, или, что то же самое, 2 000 пф

С— 20,0 означает 20 мкф.

В особых случаях рядом с конденсатором указывают напряжение, на которое он должен быть рассчитан. Рядом с переменными и подстроечными конденсаторами обычно указывают их минимальную и максимальную емкость.

* * *

Знакомясь с микрофоном и громкоговорителем, мы с вами как-то незаметно ввели еще одно действующее лицо — переменный ток. Рассматривая карманный фонарик, мы говорили, что в его цепи течет постоянный ток. При этом имелось в виду, что этот ток всегда течет в одну и ту же сторону и величина тока также остается неизменной. В карманном фонаре иначе и быть не могло — источником тока там является батарейка, которая всегда дает постоянную э. д. с.

Другое дело в микрофоне. Согласно законам электромагнитной индукции, величина э. д. с., которая наводится на проводнике, прежде всего зависит от скорости движения этого проводника в магнитном поле — чем быстрее движется проводник, тем больше наведенная э. д. с. Различной может быть и полярность электродвижущей силы — плюс и минус на концах проводника будут меняться местами, если двигать этот проводник то в одну сторону, то в другую. Теперь представьте себе, что получается, когда звуковая катушка микрофона под действием звуковых волн, падающих на диффузор, непрерывно колеблется. Электродвижущая сила, которая при этом возникает на концах звуковой катушки, непрерывно меняется — меняется и ее величина и полярность. Одним словом, на концах катушки действует переменная э. д. с. (рис. 14), которая и создает в цепи переменный ток (помните закон Ома? Ток в цепи зависит от э. д. с.).

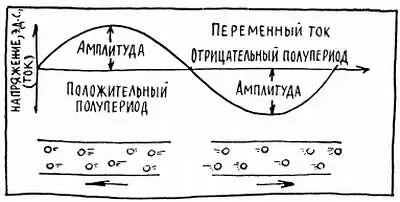

Рис. 14

Так же как и любая переменная величина, в частности звук, переменный ток и переменное напряжение (э. д. с.) имеют следующие главные характеристики: наибольшее значение — амплитуду, период — время полного цикла колебаний, частоту — число периодов за секунду и, наконец, форму кривой, которую можно четко охарактеризовать суммой гармонических составляющих. Описать какой-либо переменный ток проще всего с помощью графика. Здесь кверху от оси времени откладывается какое-нибудь одно, причем совершенно безразлично какое, направление тока или напряжения, а книзу от оси — противоположное направление. Фактически получаются два графика с обшей осью времени — один график нормальный, другой перевернутый вверх ногами. Совершенно очевидно, что в нашем случае график переменного тока в цепи должен быть точной копией графика звуковых колебаний, которые мы хотим передать. Точно так же график звука, созданного громкоговорителем, должен точно соответствовать графику тока, который прошел по линии и попал в звуковую катушку громкоговорителя. Одним словом, оба преобразования, или, как мы их назвали, оба перевода: звук — ток (переводчик микрофон) и ток — звук (переводчик громкоговоритель) должны происходить без искажений. В этом случае в месте приема мы получим копию звука, который воздействовал на микрофон на передающей стороне нашей линии.

Раз уж зашел разговор об искажениях, стоит сказать о них более подробно. В звуковоспроизводящей аппаратуре встречается в основном два вида искажений — нелинейные и частотные. Вскрыть их причины мы пока не имеем возможности — об этом пойдет речь несколько позже. Сейчас можно говорить лишь о том, как проявляют себя различные искажения, каковы их результаты.

И в том и в другом случае искажается форма сигнала, например, график звука уже оказывается не похожим на график тока, который подводится к громкоговорителю. При этом в результате нелинейных искажений появляются новые гармонические составляющие, которые мы воспринимаем в виде посторонних хрипов и шумов. Частотные искажения не приводят к появлению новых составляющих, они лишь изменяют соотношение амплитуд существующих гармоник. В результате этого звук меняет свой тембр, меняет окраску.

Частотные искажения особенно заметны, когда происходит ослабление или усиление гармоник на краях звукового диапазона — в области высших и низших звуковых частот. Для различных элементов звуковоспроизводящего тракта, в том числе для микрофона и громкоговорителя, принято рисовать частотную характеристику, которая показывает, в какой степени этот элемент создает или, наоборот, компенсирует частотные искажения. Частотная характеристика — это график, у которого по горизонтальной оси всегда откладывается частота. Величина, которая откладывается по вертикальной оси, зависит от того, для какого устройства или прибора составляется характеристика. Так, для громкоговорителя по вертикальной оси можно откладывать силу звука при условии, что к звуковой катушке всегда подводится одинаковая электрическая мощность. Не забудьте, что когда мы в данном случае говорим о частоте переменного тока, то имеем в виду чисто синусоидальный переменный ток. Если бы мы захотели определить частотную характеристику для токов какой-нибудь другой формы, то очень быстро запутались бы, так как должны были бы учитывать и зависимость силы звука от изменения частоты и от искажения формы сигнала. Что же касается синусоидального тока, то никакие частотные искажения не меняют его формы. В этом одна из наиболее существенных особенностей синусоиды.
