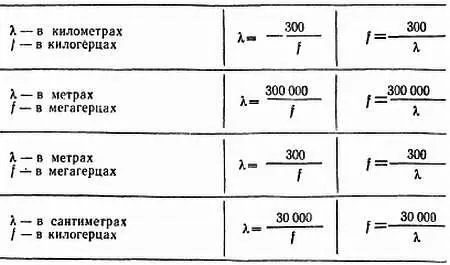

Длина волны и частота связаны очень простой зависимостью, и любую из этих величин можно легко вычислить, если известна другая:

В этих формулах постоянное число получено из скорости света и учитывает единицы, в которых выражена частота fи длина волны λ.

* * *

А вот вторая причина. В радиусе действия нашей низкочастотной системы беспроволочной связи другие подобные системы уже работать не смогут. Почему? Да потому, что при одновременной работе нескольких передающих станций каждая из них наведет свой ток в приемной антенне, и телефон будет воспроизводить сразу все программы. Сами понимаете, не позавидуешь человеку, которому придется слушать одновременно десяток разных разговоров или музыкальных передач. Даже сейчас, при очень высоком уровне развития радиотехники трудно предложить реальный способ разделения программ в подобной системе.

И все-таки, об этом знает любой ребенок, передача речи и музыки без проводов с помощью электромагнитных волн — задача решенная. Решение ее основано на использовании токов высокой частоты. Высокая частота — понятие условное. Тут официальных границ никто не устанавливал, хотя обычно к высоким относят все частоты выше 20–25 кгц. Практически для передачи сообщений без проводов используются частоты от нескольких сот килогерц до многих тысяч мегагерц, которые создают электромагнитные волны длиной от нескольких тысяч метров до малых долей сантиметра. Весь этот диапазон электромагнитных колебаний называют радиоволнами и радиочастотами. Совершенно ясно, что более высоким частотам соответствуют более короткие волны.

Применение токов высокой частоты позволяет эффективно излучать радиоволны при сравнительно небольших антеннах. Кроме того, появляется возможность частотного разделения каналов — каждой станции присваивается определенная, отличная от других частота, а в месте приема удается по известной частоте найти нужную станцию и выделить ее среди всех остальных. Правда, с применением высокочастотного тока возникает дополнительная трудность — ведь нам нужно переслать с передающей станции на приемную не высокочастотный, а низкочастотный сигнал — электрическую копию звуковых колебаний. Это значит, что нужно каким-то образом заставить электромагнитные волны, созданные высокочастотным током, переносить на себе «подробное описание» низкочастотного тока. Во многих случаях, пытаясь как можно проще объяснить сущность этого процесса, так и говорят, что низкая частота оседлала высокую частоту и на ней пролетела путь от передатчика к приемнику. Это, конечно, не очень понятный образ. Как это так: одна частота оседлала другую? И как вообще частота может что-либо делать — ведь не говорим же мы, что один вес уместился в другом или одна толщина вытеснила другую. Но если даже применить более точные выражения и говорить о электромагнитных полях, то все равно остается неясным, как одно поле — низкочастотное — может ездить на другом — высокочастотном. В действительности дело обстоит совсем иначе и, кстати говоря, настолько просто, что для объяснения совсем не нужно привлекать на помощь коней и всадников.

Прежде всего давайте представим себе линию радиосвязи. На передающей стороне имеется генератор тока высокой частоты, к которому подключена передающая антенна. На приемной стороне также имеется антенна, в цепь которой включен индикатор высокочастотного тока, ну, скажем, какая-нибудь сверхчувствительная электрическая лампочка. Когда работает передатчик, от его антенны во все стороны расходятся радиоволны и часть из них приходит к приемной антенне. В антенне при этом появляется ток и лампочка загорается.

Совершенно ясно, что такую линию можно легко использовать для передачи телеграмм (теперь они уже называются радиограммами) с помощью азбуки Морзе. Для этого достаточно в цепь передающей антенны включить телеграфный ключ и с его помощью соединять или разъединять антенну и генератор. Это позволит излучать радиоволны длинными и короткими импульсами, то есть в виде точек и тире, а лампочка в месте приема будет давать такие же длинные и короткие вспышки. Произойдет примерно то же самое, что и в линии уже знакомого нам простейшего телеграфа (стр. 33). Только вместо постоянного тока лампочку будут зажигать импульсы высокочастотного тока, а вместо проводной линии передатчик с приемником свяжут электромагнитные волны.

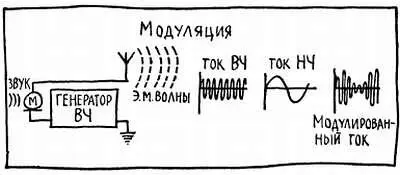

Теперь попробуем по аналогии сделать следующий шаг — передать по линии радиосвязи речь или музыку. С передающей стороной все обстоит сравнительно просто. Давайте в цепь передающей антенны, то есть в ту цепь, где циркулирует высокочастотный ток, включим угольный микрофон (рис. 17).

Рис. 17

Не какой-нибудь другой, а именно угольный, тот, который под действием звуковых волн меняет свое сопротивление.

Переменный ток так же подчиняется закону Ома, как и постоянный. Во всяком случае, с увеличением сопротивления цепи ток уменьшается. Это значит, что ток в передающей антенне помимо очень быстрых изменений (вы, конечно, помните, что этот ток создается с помощью специального высокочастотного генератора) будет сравнительно медленно изменяться из-за меняющегося сопротивления микрофона. Практически окажется, что в такт со звуковыми колебаниями, в точности следуя за всяким изменением звукового давления, будет меняться амплитуда высокочастотного тока, а следовательно, и интенсивность излучения радиоволн.

Процесс управления высокочастотным током, изменение его величины в соответствии с низкочастотным сигналом называется модуляцией . В данном случае речь шла об амплитудной модуляции, поскольку под действием низкочастотного сигнала, в частности под действием звуковых волн, изменялась амплитуда высокочастотного тока. Нередко применяется и частотная модуляция, когда низкочастотный сигнал управляет самой частотой высокочастотного генератора, а амплитуда тока остается неизменной (стр. 174).

* * *

ПРИЕМНИК СДЕЛАН В ТИПОГРАФИИ

Еще совсем недавно поговорку «Сапожник без сапог» можно было с полным правом отнести в адрес радиоэлектроники. Точные электронные приборы открыли дорогу для широкой автоматизации самых различных отраслей производства, в то время как сама технология изготовления автоматов, причем как и другой радиоэлектронной аппаратуры, долго оставалась на кустарном уровне. Ну как можно автоматизировать такой процесс, как сборка приемников и телевизоров? Какой автомат сумеет точно установить множество больших и маленьких деталей, проложить десятки проводов, а затем, безошибочно направив в цель тонкое жало паяльника, смонтировать сложную схему?
