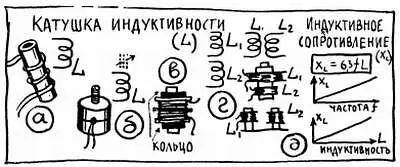

Коэффициент самоиндукции сокращенно обозначается буквой L . Этой же буквой на схемах и чертежах обозначаются и сами катушки (рис. 24).

Рис. 24

Занимаясь определением коэффициента L , мы как-то незаметно проскочили мимо одной очень важной зависимости, не обратили внимания на то, что величина э. д. с. самоиндукции зависит от скорости изменения тока: чем быстрее меняется ток, тем больше эта э. д. с. Имея уже некоторый опыт с конденсатором, мы можем сразу же перейти к переменному току и отметить, что он создаст на катушке переменную э. д. с. самоиндукции. Величина ее будет тем больше, чем больше L катушки и чем быстрее меняется ток, то есть чем выше его частота.

Мы пока ничего не говорили о полярности, наведенной э. д. с., а этот вопрос имеет очень важное значение. Оказывается, электродвижущая сила самоиндукции всегда действует так, что мешает любому изменению тока. Она действует против тока, когда тот нарастает и поддерживает его, когда ток убывает. Это систематическое противодействие приводит к тому, что наведенная э. д. с. — ее так и называют — противоэдс— просто уменьшает величину переменного тока и поэтому катушка оказывает ему большое сопротивление. Это сопротивление называется индуктивным и обозначается x L . Оно очень напоминает емкостное сопротивление конденсатора с той лишь разницей, что при увеличении частоты х с уменьшается (рис. 21, е), a x L растет (рис. 24, д): чем больше частота, тем быстрее меняется ток, тем, следовательно, больше величина противодействующей э. д. с.

Теперь мы можем вернуться к тому, с чего начали разговор о катушке — оказывая разное сопротивление токам различных частот, она может работать в фильтрующих цепях. На рисунке 22, а показан простейший RL — фильтр для разделения постоянной и переменной составляющих пульсирующею тока. Постоянный ток сравнительно легко пройдет через катушку, а для переменной составляющей она будет представлять большое сопротивление. Поэтому переменная составляющая пойдет через R 1 , а постоянная — через L 1 .

Индуктивность катушки, применяемой в фильтре, выбирают с учетом частоты. Для того чтобы получить большое сопротивление на низких частотах, приходится брать катушку с весьма большой индуктивностью, например, несколько десятков генри. Большую индуктивность легче всего получить, если вставить в катушку стальной сердечник. Под действием магнитного поля катушки он намагнитится и во много раз усилит это магнитное поле. Более подробно о катушках и, в частности, о катушках с сердечниками, мы поговорим в следующей главе, а сейчас вернемся к детекторному каскаду и попробуем разобрать его реальную схему (рис. 23, к).

Почти все элементы этой схемы нам уже знакомы. Правда, вместо постоянного сопротивления R 1 включено переменное R" 1 , так что оно образует делитель низкочастотного напряжения. Когда движок, то есть средний подвижной контакт этого сопротивления, находится в верхнем по схеме положении, то мы снимаем с сопротивления R" 1 все образующееся на нем напряжение. Если перевести движок вниз, то напряжение мы вообще не снимем. Во всех промежуточных положениях движка можно получить от детектора большую или меньшую часть выделенного напряжения НЧ. Таким образом, в приемнике обычно осуществляется регулировка громкости. Появившееся в новой схеме сопротивление R' 1 — это дополнительный, образно говоря, аварийный элемент фильтра. Дело в том, что когда движок находится в крайнем верхнем положении, высокочастотная составляющая может «почувствовать лазейку» и ринуться в цепь низкой частоты. Вот на этот случай на пути ВЧ-составляющей (так мы в дальнейшем будем сокращенно обозначать высокую частоту) и устанавливается дополнительное сопротивление R" 1 .

* * *

НЕ БОЙТЕСЬ ТЕСНОЙ «ОБУВИ»

Если человек носит обувь сорок третьего размера, он едва ли согласится купить 44-й и уж наверняка откажется от 42-го. Так и радиолюбитель, покупая запасную деталь для своего приемника, обычно требует, чтобы ему дали точно такую, какая была. А между прочим, аналогию здесь проводить нельзя. Очень многие детали могут сильно отличаться от тех, что требуется по схеме. Так, в большинстве случаев можно допустить изменение емкости и сопротивления на 10–20 %. Более того в некоторых случаях сопротивление или емкость можно смело увеличить или уменьшить в 1,5–2 раза. Даже силовые и выходные трансформаторы можно брать от других приемников. Значительно хуже обстоит дело с контурными катушками и конденсаторами. Здесь даже небольшое отклонение от необходимой величины влечет за собой расстройку контура, а значит, заметное ухудшение избирательности и чувствительности. И уж совсем нельзя допускать уменьшения рабочего напряжения конденсаторов и мощности рассеивания сопротивлений. В остальном же при замене радиодеталей можно проявлять побольше смелости и решительности, чем при покупке обуви.

* * *

До сих пор мы говорили, что полученное после детектирования напряжение низкой частоты подается на громкоговоритель для воспроизведения звука. Однако в действительности прямой связи детектора с громкоговорителем — слишком слабый низкочастотный сигнал получается после детектирования. Он не только не сдвинет с места диффузор громкоговорителя, но даже не всегда сможет создать слабенький звук с помощью телефона. Одним словом, между детектором и громкоговорителем нам придется включить еще один «черный ящик» — в нем будет находиться пока загадочный для наc низкочастотный усилительный тракт. Что же касается «черного ящика», который стоит между детектором и антенной, то совершенно ясно, что в нем будет происходить «обработка» высокочастотного сигнала и поэтому его можно теперь назвать трактом высокой частоты.

Вы, конечно, можете спросить, а не слишком ли много «черных ящиков»? И действительно, мы с вами уже прошли почти треть пути, а из настоящего приемника знакомы только с детектором. Когда же нам будут представлены и другие узлы, когда они выйдут из «черных ящиков» и расскажут о своем устройстве? Почему бы, например, не начать с антенны и, следуя за сигналом, разобрать все, что встречается на его пути?

Это, к сожалению, невозможно. Уже на первых шагах мы столкнулись бы с серьезными трудностями, обнаружив, что совсем не готовы к генеральному наступлению. В нашем случае приходится поступать примерно так, как поступают в сложной шахматной партии. Сначала готовится плацдарм, укрепляются тылы, группируются фигуры, и только после тщательной и серьезной подготовки начинается атака.
