Несмотря на очевидные достоинства, тетрод не получил широкого распространения, а в современных приемниках он не применяется вообще. Причиной этому одно весьма неприятное явление с довольно громоздким названием «динатронный эффект».

Когда электроны с большой скоростью врываются в анод, то они выбивают из металла другие, так называемые вторичные электроны. Казалось бы, что эти электроны, так же как и основные, первичные, должны вернуться обратно на анод под действием положительного напряжения. Однако так бывает не всегда.

Поскольку на нагрузке действует переменное (выходное) напряжение, то меняется напряжение и на аноде — об этом мы уже говорили не раз. В некоторые моменты времени напряжение на аноде может уменьшиться очень сильно, буквально до нескольких вольт, и анод почти совсем перестанет притягивать электроны. В эти тяжелые минуты большую помощь аноду оказывает экранная сетка — именно она поддерживает анодный ток, подталкивает электроны к ослабевшему аноду.

Но беспредельно уменьшать анодное напряжение нельзя. Наступает такой момент, когда лампа вдруг перестает нормально работать, ее анодный ток резко уменьшается, а экранный — возрастает. Что же случилось? Кто виновник катастрофы? Оказывается, когда напряжение на аноде становится значительно меньше, чем на экранной сетке, та начинает «затягивать» вторичные электроны, которые создают встречный ток, направленный против основного анодного тока. Это явление и называется динатронным эффектом.

Для того чтобы спасти тетрод, устранить в нем динатронный эффект, применяют так называемую лучевую конструкцию лампы (рис. 40, б). С помощью довольно простых приспособлений заставляют электроны двигаться от катода к аноду не широким фронтом, как в обычной лампе, а узкими, острыми лучами. Эти электронные лучи как бы отталкивают к аноду вторичные электроны и таким образом предотвращают динатронный эффект.

Лучевой тетрод — весьма распространенный тип усилительных ламп, но еще большей популярностью пользуется пентод — пятиэлектродная лампа (рис. 40, в). Пятый электрод — это еще одна, третья по счету сетка, расположенная вблизи анода. Эта сетка, которую называют пентодной или антидинатронной, всегда соединена с катодом либо внутри баллона, либо на ламповой панельке. Именно подключение к катоду позволяет пентодной сетке успешно бороться с динатронным эффектом.

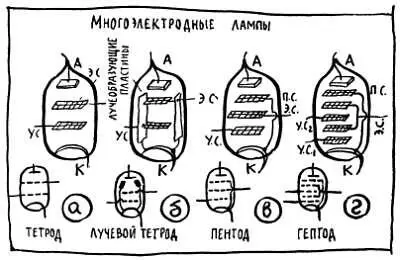

Рис. 40

Если вы живете на втором этаже, а ваш товарищ на первом, то справедливо сказать, что вы живете выше его или, наоборот, что он живет ниже вас. Когда мы говорим, что на аноде «+» относительно катода, то это одновременно значит на катоде «—» относительно анода. Пентодная сетка соединена с катодом, и поэтому на ней также действует «—» относительно анода. Именно этот «минус» отталкивает обратно к аноду вторичные электроны, ставит для них непреодолимый барьер на пути к экранной сетке. Что же касается основных, первичных электронов, то они практически не успевают «почувствовать» отрицательного напряжения на пентодной сетке и с большей скоростью пролетают сквозь нее, попадая на анод.

Кроме обычных усилительных ламп — триода, лучевого тетрода и пентода, в приемнике применяются еще некоторые специальные лампы. Из них мы рассмотрим только одну — гептод, лампу с семью электродами (рис. 40, г). Она является своеобразным объединением двух пентодов. Как и в обычном пентоде, в этой лампе есть анод, катод и антидинатронная сетка, но кроме них, в гептоде еще имеются две управляющие и две экранные сетки. Конструктивно гептод выполнен так же, как и все остальные лампы, — его сетки — это проволочные спирали, навитые на траверсах и расположенные вокруг катода на различных расстояниях от него. Одна из экранных сеток находится на своем обычном месте рядом с пентодной, а вторая — между управляющими сетками. Обе экранные сетки соединены внутри баллона и имеют общий вывод — к ним подключается один конденсатор и одно гасящее сопротивление.

Что же касается управляющих сеток, то выводы у них отдельные и потому анодным током гептода могут одновременно управлять два входных сигнала.

* * *

ЛАМПЫ ВМЕСТО ЛАМП

Неприятности случаются, как правило, в самые неподходящие моменты. В разгар праздничного вечера вдруг сгорает в радиоле лампа. В этой трагической ситуации вы принимаете смелое решение — забраться в телевизор и извлечь оттуда какую-либо лампу для замены сгоревшей. Но какую?..

Заменить лампы без каких-либо переделок и монтажа можно лишь в том случае, если эти лампы имеют одинаковые цоколевки. Однако этого еще недостаточно. Лампы должны иметь близкие основные параметры и рекомендованные режимы работы. Ниже приводится короткий список, в котором указаны группы взаимозаменяемых ламп.

5ЦЗС, 5Ц4М, 5Ц4С

6С2С, 6С5С, 6Е5С

6Н8С, 6Н9С

6Г1, 6Г2

6Ж1П, 6ЖЗП, СК1П

6Ж4П, 6К4П

6Ж7, 6К7.

6Ж4, 6Ж8.

6Г16С, 6Ф6С, 6ПЗС,

6П14П, 6П18П

Это, конечно, далеко не полный список, но даже им пользоваться нужно умело. Так, например, замену выходных ламп на менее мощные, допустим 6ПЗС на 6П6С, можно производить совершенно спокойно. В то же время обратная замена может вызвать перегрузку выходного и силового трансформатора, а значит, и их перегрев. Оптический индикатор настройки может заменить триод, но совершенно ясно, что никакому триоду не «взять» на себя функции лампы 6Е5С. В то же время приведенный список можно легко дополнить. Так, в частности, пентоды из группы 6Ж1П могли бы заменить пентоды из группы 6Ж4П там, где пентодная сетка соединена с катодом на ламповой панельке. При этом условии к группе 6П14П, 6П18П можно было присоединить еще 6П13. Вы уже догадались, что в этой лампе, так же как и в 6К4П, пентодная сетка не соединена с катодом внутри баллона и имеет отдельный вывод на цоколь. Вместо выходных ламп из группы 6ПЗС можно использовать триоды 6С2С, 6С5 и даже лампу 6Е5С, но выходная мощность при этом резко уменьшится.

Во многих случаях замена одного типа ламп другими может пройти безболезненно. И все же по возможности такой замены следует избегать.

* * *

Основными особенностями различных типов ламп, например различных пентодов или триодов, являются их типовые, то есть рекомендованные режимы, основные усилительные параметры, конструктивное выполнение, так называемая цоколевка — схема подключения электродов к контактным ножкам цоколя, а также некоторые особенности, связанные с различным назначением ламп.

Основные режимы лампы — это напряжения на ее электродах и соответствующие им токи. В конце этой книги вы увидите цоколевки распространенных отечественных ламп. Возле каждого электрода указан его типовой режим, а рядом с лампой — некоторые ее параметры — крутизна характеристики S , внутреннее сопротивление R 1 , коэффициент усиления μ и для некоторых ламп выходная мощность и Р вых и оптимальное сопротивление нагрузки R a . В числе параметров можно встретить и допустимую мощность рассеивания на аноде Р а . Для комбинированных ламп, например 6И1П, иногда указывают параметры отдельных частей (например, триода и гептода).
