Рудольф Сворень - Шаг за шагом. Усилители и радиоузлы

Кроме того, применение трансформатора дает еще одно преимущество: сделав первичную обмотку секционированной, можно подводить к ней различные напряжения; в нашем примере 30 в, 120 в, 240 в. Благодаря секционированной обмотке мы фактически имеем три трансформатора с разным соотношением витков, то есть с разными коэффициентами трансформации — 0,15 (при повышении напряжения 7 ), 0,04 (25) и 0,02 (50).

Некоторые рупорные громкоговорители (10ГДН-1, 25ГДН-1, ДГР-25) имеют круговую диаграмму направленности в горизонтальной плоскости, то есть равномерно излучают во все стороны (рис. 14, 7, а ). Такие громкоговорители обычно устанавливают в парках, скверах, на стадионах.

рис. 14, 7

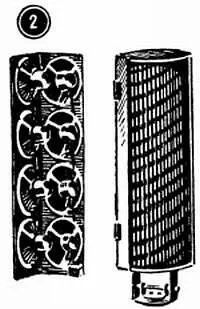

В последние годы наряду с мощными рупорными излучателями широко применяются направленные и ненаправленные звуковые колонки (рис. 14, 2 , табл. 9). В них используются обычные диффузорные громкоговорители, подключенные ко вторичной обмотке понижающего трансформатора. Последняя буква в названии колонки означает вид внешнего оформления: 1 — металлическое оформление, 2 — деревянное.

рис. 14, 2

Звуковая колонка весьма проста по устройству, и ее довольно легко изготовить своими силами.

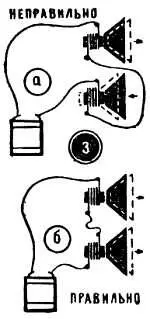

При подключении громкоговорителей звуковой колонки к трансформатору, точно так же, как и в любом другом случае включения совместно работающих громкоговорителей, необходимо произвести их фазировку (рис. 14, 3 ).

рис. 14, 3

Иными словами, нужно добиться того, чтобы диффузоры всех громкоговорителей двигались согласованно, синфазно. Фазировку можно выполнить, если подключать громкоговорители постепенно, по одному, и, меняя местами провода, по которым подводится низкочастотное напряжение, прислушиваться, в каком случае агрегат работает лучше. Фазировку можно осуществить и с помощью низковольтного источника постоянного тока, например с помощью гальванического элемента на 1,5 в. Громкоговорители между собой нужно соединить таким образом, чтобы при подключении к элементу все диффузоры отклонялись в одну и ту же сторону (рис. 14, 3, б ).

Все члены «микрофонного семейства» — звукосниматели, магнитные головки, динамические, угольные, электромагнитные и другие типы микрофонов — дают на выходе электрический сигнал весьма небольшой мощности. Обычно мощность электрической копии измеряется тысячными, а чаще миллионными долями ватта. В то же время для нормальной работы воспроизводящих приборов — громкоговорителей — нужны мощности, измеряемые единицами, десятками, а иногда и сотнями ватт. Иными словами, для того чтобы «накормить» громкоговоритель, нужно иметь мощность в миллионы раз большую, чем может дать микрофон или кто-либо из его «родственников». Из этого трагического несоответствия вместо «ахов» и «охов» нужно сделать простой и деловой вывод — между переводчиками, воспринимающими звук, и переводчиками, воспроизводящими его, необходимо включить усилитель электрических сигналов.

Прежде чем говорить об усилении и усилителях электрических сигналов, полезно задуматься над некоторыми простыми, на первый взгляд даже наивными вопросами. В чем состоит сущность усиления? Каким способом осуществляется усиление электрических сигналов? Чем отличается усиленный сигнал от усиливаемого, в чем они похожи? И что вообще означает слово «усиленный» применительно к электрическому сигналу?

Начнем с последнего вопроса. Когда мы говорим об усилении сигнала, то прежде всего имеем в виду усиление, выражаясь точнее, увеличение мощности. Совершенно ясно, что при усилении мощности обязательно возрастает ток или напряжение — ведь именно они и определяют мощность (рис. 30, 8, б ). Но только по одной из этих величин — только по току или только по напряжению — нельзя судить, усиливается сигнал или нет. Вспомните, что обычный трансформатор может повысить переменное напряжение во сколько угодно раз, однако мы не считаем, что он усиливает сигнал. Во сколько раз трансформатор повышает напряжение, во столько же раз он понижает ток, и поэтому мощность на выходе не возрастает — усиления сигнала нет. Да и откуда на выходе трансформатора может появиться усиленная мощность? Чтобы увеличить мощность, нужен источник дополнительной энергии.

Теперь попробуем взяться за дело с другого конца. Предположим, что у нас есть необходимый источник электроэнергии — мощная гальваническая батарея. Может ли она сама по себе усилить электрический сигнал? Конечно, нет. Батарея может дать необходимую энергию, но не в том виде, в каком нужно. Батарея дает постоянный ток, а электрический сигнал — это переменный ток, причем не просто переменный, а ток сложной формы, со сложным характером изменения. Именно эта сложность и отличает одни сигналы от других, именно в ней скрыты неповторимые тембры шаляпинского голоса, тайные шорохи ночного леса или многоголосье большого симфонического оркестра. Мы сможем считать, что добились цели, добились усиления, если заставим батарею отдавать энергию в виде сложного по форме тока, в виде своего рода мощной копии усиливаемого сигнала.

Наряду с источником энергии в усилителе обязательно имеется управляющий (часто говорят: усилительный) элемент. Именно с его помощью мы управляем мощными потоками энергии, копируя все изменения слабого сигнала. Пример простейшего управляющего элемента — обычный водопроводный кран. Легким поворотом рукоятки крана можно управлять мощным потоком воды и таким путем создать своего рода сложный водяной сигнал.

При усилении электрических сигналов роль управляющего элемента чаше всего выполняет электронная лампа или транзистор. В ряде случаев применяют и другие усилительные (управляющие) приборы — магнитный, диэлектрический, криотронный (сверхпроводниковый). Все эти приборы можно сравнить с переменным сопротивлением, включенным в цепь мощного источника тока. Мы затрачиваем сравнительно небольшую мощность (усиливаемый сигнал), чтобы менять величину этого сопротивления, а в результате получаем значительные изменения мощности в цепи, куда это сопротивление включено. С помощью такого сопротивления (лампа, транзистор и т. п.) легко управлять мощным источником электроэнергии и «рисовать» в его цепи сложный электрический сигнал.
