Мастера, ремонтирующие приемники или телевизоры, любят говорить, что радиоэлектроника — это наука о контактах. Действительно, нарушение контактов в переключателях, соединительных фишках, контактных разъемах, ламповых панелях, наконец просто в местах плохой пайки — это довольно частое, если не самое частое повреждение аппаратуры. Устранить такое повреждение несложно, но обычно требуется большой опыт, чтобы найти место нарушения контакта.

И все же изречение «Радиоэлектроника — наука о контактах» не более чем шутка. Если говорить серьезно, то радиоэлектроника — это прежде всего наука об электрических цепях и сигналах.

Если вы свободно разбираетесь в сложных электрических цепях, знаете законы, которым они подчиняются, представляете себе, как проходят по этим цепям различные электрические сигналы, то вы легко разберетесь в работе любого радиоэлектронного устройства. Любое радиоэлектронное устройство — это прежде всего электрические цепи, в которых создаются и преобразуются электрические сигналы.

Все сказанное в полной мере относится и к транзисторным усилителям. И именно поэтому, прежде чем браться за схемы усилителей, мы с вами устроим небольшой вечер воспоминаний — вспомним несколько важных правил, действующих в мире электрических цепей и сигналов. С некоторыми из этих правил вы уже встречались в этой книге, некоторые наверняка знаете с еще более давних времен. Ну, а если не знаете, то сможете узнать, познакомившись с одним из популярных учебников по основам электротехники. А на первых порах вам будет достаточно тех более чем скромных сведений, которые вы почерпнете из наших коротких воспоминаний. При этом не забывайте о примечании на стр. 26.

ВОСПОМИНАНИЕ № 1. СОПРОТИВЛЕНИЕ, ТОК, НАПРЯЖЕНИЕ, Э. Д. С.

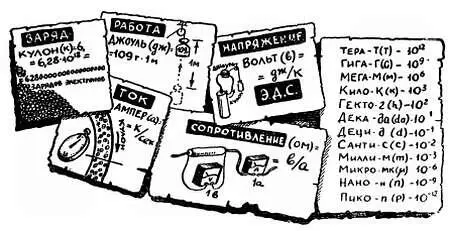

О первых трех характеристиках мы уже говорили на стр. 18. Известны также единицы, в которых измеряются сопротивление, напряжение и ток. Часто бывает удобно пользоваться более крупными и более мелкими единицами (не всегда же мы пользуемся метром — расстояние между городами удобней измерять в километрах, а диаметр провода — в миллиметpax). Как образуются производные единицы, все эти мегомы (Мом), килоомы (ком), миллиамперы (ма), микровольты (мкв) и другие, подскажет вам таблица.

Напряжение, которое может дать генератор в режиме холостого хода, то есть когда от него не потребляют энергии , называется электродвижущей силой , сокращенно э. д. с. Она, как и напряжение, измеряется в вольтах и так же говорит о работе, которую мог бы выполнить генератор, перемещая по цепи заряд в один кулон. Однако э. д. с. — это, откровенно говоря, хвастовство. Как только вы подключите к генератору нагрузку и в цепи пойдет ток, некоторая часть э. д. с. тут же потеряется на внутреннем сопротивлении этого генератора (см. стр. 146). Поэтому напряжение на зажимах генератора всегда меньше, чем э. д. с.

ВОСПОМИНАНИЕ № 2. НАПРАВЛЕНИЕ ТОКА.

Разбирая сложные схемы, нужно следить, где возникает «плюс», где «минус», куда идет ток и т. д. Ток могут создавать и положительные, и отрицательные заряды, которые, естественно, под действием одного и того же напряжения движутся в разные стороны. Положительные заряды всегда тянутся к «минусу», а отрицательные бегут от него. Чтобы не заводить лишней путаницы, договорились следить только за движением положительных зарядов, а на отрицательные (электроны), по возможности, вообще не обращать внимания. Поэтому официальное направление тока — от «плюса» к «минусу».

ВОСПОМИНАНИЕ № 3. ЗАКОН ОМА.

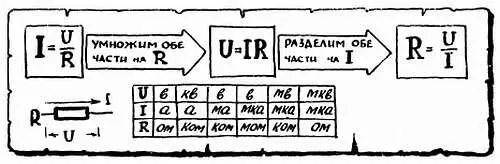

И о нем мы уже говорили не раз. Чтобы не допускать обидных ошибок при расчетах по формулам закона Ома, пользуйтесь приведенной здесь таблицей, в одном из вертикальных столбцов которой вы найдете удобный «комплект» единиц. Если цепь состоит из большого числа элементов, то нужно сначала найти ее общее сопротивление, которое позволит определить общий ток, а затем ток и напряжение на отдельных участках.

ВОСПОМИНАНИЕ № 4. МОЩНОСТЬ

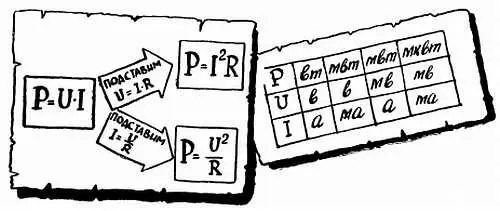

Как известно, мощность — это произведение тока на напряжение. Если неизвестна одна из этих величин, ее легко получить, пользуясь все тем же законом Ома. «Комплекты» единиц для вычисления приведены в таблице.

ВОСПОМИНАНИЕ № 5. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ СОПРОТИВЛЕНИЙ.

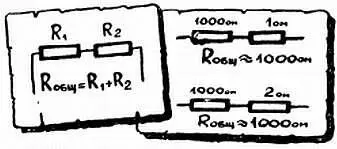

Общее сопротивление равно сумме соединенных сопротивлений, причем главную роль играет наибольшее из них.

Пример.Если соединить последовательно два резистора R 1 = 1000 ом и R 2 = 1 ом, то их общее сопротивление R общ = 1001 ом. Резистор R 2 выглядит на фоне своего коллеги R 1 как муха, помогающая волу тянуть плуг.

ВОСПОМИНАНИЕ № 6. ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ СОПРОТИВЛЕНИЙ.

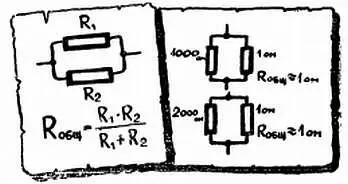

Общее сопротивление в основном определяется малым сопротивлением, а роль мухи достается большому.

Пример.Включим те же два резистора R 1 = 1000 ом и R 2 = 1 ом. Нетрудно подсчитать общее сопротивление (произведение нужно делить на сумму) — оно равно 0,999 ом. Параллельно подключенное сопротивление может лишь уменьшить сопротивление участка, и поэтому общее сопротивление всегда меньше наименьшего.

ВОСПОМИНАНИЕ № 7 (ОДНО ИЗ САМЫХ ВАЖНЫХ ДЛЯ НАС). ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ.

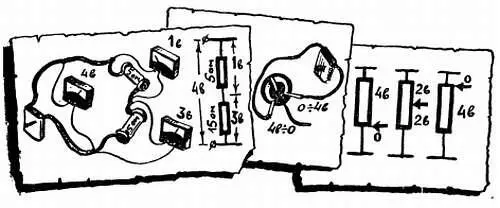

Подведем напряжение к двум последовательно соединенным резисторам. Оно автоматически распределится между ними так, что на большем сопротивлении будет действовать и большая часть напряжения.

Такое распределение напряжений легко объяснить. Дело в том, что во всех участках последовательной цепи течет один и тот же ток: сколько зарядов входит в электрическую цепь (не забывайте о примечании на стр. 26), столько же выйдет из нее. А чтобы продвинуть один кулон по участку с сопротивлением 10 ому нужно поработать в десять раз больше, чем для продвижения этого же кулона по участку с сопротивлением 1 ом.
