Л. — Потому что промежуточная частота должна передать полосу видеочастот, составляющую несколько мегагерц.

Н. — На твоей очень упрощенной схеме я вижу, что после преобразователя частоты имеются, во-первых, УПЧ изображения и, во-вторых, УПЧ звука. Чем вызывается это разделение?

Л. — Разве ты забыл, что звук передается несущей частотой, отстоящей на несколько мегагерц от частоты, передающей видеосигналы? Так, в советских передатчиках, работающих с разложением на 625 строк, несущая частота звука на 6,5 МГц выше несущей видеочастоты.

Н. — Теперь я понимаю, что на выходе преобразователя частоты разделяются на ПЧ звука и ПЧ изображения.

Л. — Вот почему УПЧ звука настроен на 31,5 МГц, а УПЧ изображения — на 38,0 МГц.

Н. — Это объясняет четкое разделение сигналов звука и изображения. Первые после усиления в УПЧ детектируются, проходят УНЧ и подаются на громкоговоритель. Что же касается видеосигналов, то я вижу, что они также усиливаются в УПЧ, затем детектируются, усиливаются на собственной видеочастоте и подаются на модулятор электронно-лучевой трубки с целью управления интенсивностью электронного луча (изменения яркости и свечения элементов экрана).

Кроме того, я вижу, что после детектирования они подаются на устройство, выделяющее сигналы синхронизации. Эти сигналы управляют генераторами строчной и кадровой развертки. Но я не вижу, как осуществляется подобное выделение.

Л. — Разве ты забыл, что сигналы синхронизации имеют амплитуду, отличную от амплитуды сигналов изображения? Это и позволяет производить выделение. Сигналы подают на каскады с постоянным смещением, позволяющим пропускать лишь сигналы, укладывающиеся между двумя строгими границами. Это, само собой разумеется, границы амплитуд, между которыми находятся сигналы синхронизации.

Н. — Сказанное тобою напомнило мне решето, позволяющее рассортировать смесь камней — оно пропускает лишь самые мелкие.

Л. — Запомни еще, что кадровые синхронизирующие сигналы отделяются от строчных синхронизирующих импульсов по длительности: вторые намного короче первых.

Н. — Теперь я в самых общих чертах понял устройство монохромного телевизора. Но как устроены цветные телевизоры?

Л. — Этот вопрос мы рассмотрим в другой раз.

Прежде чем профессор Радиоль изложит принципы передачи цветных изображений, Любознайкин объяснит своему другу состав белого света и лучей различного цвета спектра. Затем он рассмотрит физиологические аспекты восприятия цвета и определит принцип трехцветного способа получения цветных изображений, лежащий в основе цветного телевидения.

Любознайкин. — Мой дядюшка Радиоль сейчас путешествует и поэтому не смог записать на магнитофоне очередной из своих рассказов, в которых объясняет тебе, дорогой друг, различные аспекты электронной техники.

Незнайкин. — Досадно, что он в отъезде. Это лишило его такого удовольствия, какое испытал я, рассматривая чудесную радугу, украсившую сегодня небо; возможно, что ты тоже ее видел.

Л. — Действительно, она пересекла значительную часть неба.

Н. — Я спрашиваю себя, почему солнце, которое обычно излучает белый свет, испускает красивую гамму цветов от красного до фиолетового и охватывает столько других тонов?

Л. — Разве ты, Незнайкин, не знаешь, что белый свет состоит из смеси всех этих цветов, которые, будучи разделенными, образуют радугу?

Н. — В этом я не сомневался, но не вижу, чем может быть вызвано такое разделение.

Л. — Два столетия тому назад знаменитому английскому математику, физику и астроному Исааку Ньютону удалось разложить белый свет на гамму цветных полос, пропуская свет через стеклянную призму (рис. 203).

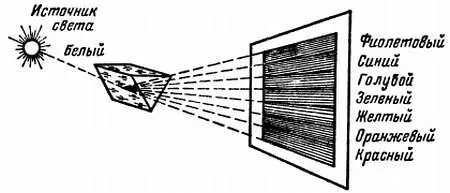

Рис. 203. При прохождении через призму белый свет разлагается на непрерывный спектр цветов.

Цвет, как ты, вероятно, знаешь, определяется длиной волны света. Коэффициент преломления, т. е. угол, на который отклоняется луч при переходе из одной среды в другую, изменяется в зависимости от длины волны. Вот почему, проходя через призму, белый свет разлагается на составляющие его компоненты и на экране появляется спектр цветов, плавно переходящих один в другой.

Н. — Однако на твоем рисунке я вижу семь различных цветов: фиолетовый, синий, голубой, зеленый, желтый, оранжевый и красный.

Л. — Каждый из этих терминов обозначает некоторую полосу тонов, а не один тон, порождаемый волной одной длины. Видимый свет имеет волны длиной от 380 до 780 нм. Это соответствует частотам от 790 до 385 ГГц.

Н. — Так, значит, человеческий глаз воспринимает лишь узкую полосу частот электромагнитных волн. Световые лучи занимают только около одной целой октавы.

Л. — Да, Незнайкин. Волны длиннее волны красных лучей соответствуют инфракрасным лучам, которые для нас так же невидимы, как и ультрафиолетовые лучи, длина волны которых короче, чем у фиолетовых (рис. 204). К счастью, существуют фотоэлектрические элементы, чувствительные к невидимым для нас лучам.

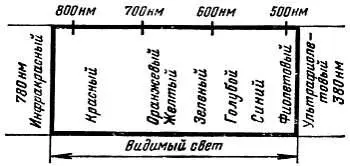

Рис. 204. Длина волны света различных цветов.

Н. — Я вновь думаю о прекрасной радуге. Следует ли полагать, что она создана призмой, находящейся в верхних слоях атмосферы?

Л. — Разумеется, нет. В небе находится облако, состоящее из мельчайших капелек, на которых солнечные лучи претерпевают двойное преломление, что и определяет распределение различных цветов по длине волн.

H. — Значит, не следует говорить о белом цвете, так как в действительности он состоит из целой гаммы цветов. И так как в физике обратимые явления встречаются очень часто, я предполагаю, что при рассматривании через стеклянную призму рисунка, представляющего собой весь спектр цветов от красного до фиолетового, у нас сложится впечатление, что мы видим белую поверхность.
