Все, что сказано в этой главе далее, относится только к программированию МК AVR «в чистом виде», т. е. на ассемблере и в средах, ориентированных на его использование.

Эта напасть свалилась на нас с появлением семейств Tiny и Mega , в «классических» AVR ничего такого не было (точнее, было, но специально заботиться об установке этих битов не требовалось). В англоязычной инструкции конфигурационные биты называют fuse битами . Их появление привело к многочисленным проклятиям на голову фирмы Atmel со стороны армии любителей, которые стали один за другим «запарывать» кристаллы при программировании. Положение усугублялось тем, что в описании этих сущностей используется извращенная логика, — как мы знаем, ячейки любой чистой EEPROM (по принципу ее устройства) содержат единицы, и слово «запрограммированный» по отношению к такой ячейке означает, что в нее записали логический ноль. Термины запрограммированный и незапрограммированный как раз и применяются в фирменных описаниях AVR, и оттуда перекочевали в ряд самодельных программаторов — готовьтесь к тому, что в некоторых программаторах отмеченный галочкой в меню программы бит означает его равенство логической единице, а в других — запрограммированное состояние, т. е. логический ноль. Поэтому разработчики программаторов AS из фирмы Argussoft даже специально предусмотрели в окне программирования конфигурационных ячеек памятку на этот счет (рис. 19.1).

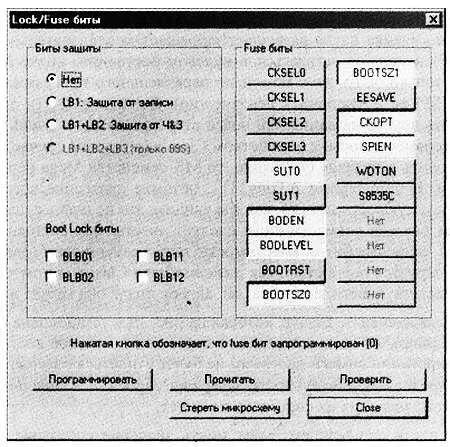

Рис. 19.1. Окно типового состояния конфигурационных ячеек в нормальном режиме работы ATmega8535

В этом окне сейчас приведено безопасное рабочее состояние конфигурационных ячеек для ATmega8535, причем выпуклая кнопка означает единичное состояние ячейки, а нажатая — нулевое (и не путайтесь с этим самым «запрограммированным» состоянием!). Для разных моделей набор fuse битов различный, но означают они одно и то же, потому мы рассмотрим типовое их состояние на этом примере.

Перед первым программированием нового кристалла просто один раз установите эти ячейки в нужное состояние, дальше их уже менять не потребуется.

Самые необходимые пункты тут такие. По умолчанию любая микросхема семейств Mega или Tiny запрограммирована на работу от внутренней RC-цепочки, за что разработчикам большое спасибо, иначе было бы невозможным первичное программирование по SPI — только через параллельный программатор. Для работы с обычным «кварцем», присоединенным по типовой схеме, как мы говорили в главе 18 , требуется установить все ячейки CKSELO-3 в единицы (что согласно логике разработчиков означает незапрограммированное их состояние). Заметим, что это и ведет к критической ошибке — решив при поверхностном чтении написанного по-английски руководства, что установка всех единиц означает запрограммировать все ячейки, пользователь смело устанавливает их на самом деле в нули, отчего микросхема переходит в состояние работы от внешнего генератора, и разбудить ее через SPI-интерфейс уже невозможно. Легче всего в этом случае переустановить fuse биты с помощью параллельного программатора либо, за неимением такового, попробовать-таки подключить внешний генератор, как описано в руководстве.

Это самая крупная ошибка, которую можно допустить, но есть и другие менее распространенные. Ячейка SPIEN разрешает/запрещает последовательное программирование по SPI и должна оставаться в нулевом состоянии, иначе МК не «разбудишь» никак, только опять же с помощью параллельного программатора (говорят, правда, через SPI ее и отключить невозможно). Ячейка S8535C (в других моделях она будет иметь другое название или вовсе отсутствовать) — очень важна и определяет режим совместимости с семейством Classic (в данном случае с AT90S8535).

Если ее установить в нулевое состояние, то МК семейства Mega перейдет в режим совместимости. В популярном ATtiny2313, потомке «классического» AT90S2313, такого бита совместимости нет (но, как мы увидим, это не очень существенно). При использовании режима совместимости следует учесть, что состояния МК нельзя перемешивать: если fuse бит совместимости запрограммирован (равен 0), то программа компилируется полностью, как для семейства Classic (в том числе с использованием соответствующего inc-файла, см. далее), иначе она может не заработать.

Еще одна важная ячейка — EESAVE, которая на рис. 19.1 установлена в единицу (режим по умолчанию), но ее целесообразно перевести в нулевое состояние — тогда при программировании памяти программ не будет стираться содержимое EEPROM.

Ячейки SUT определяют длительность задержки сброса, и в большинстве случаев принципиального значения их состояние не имеет.

Наконец, для нас в дальнейшем будет иметь значение состояние ячеек BODEN и BODLEVEL. Первая, будучи установлена в ноль, разрешает работу так называемой схемы BOD ( Brown-out Detection ), которая сбрасывает контроллер при снижении питания ниже допустимого порога. Ячейка BODLEVEL и определяет этот самый порог — при установленной в 0 ячейке он равен 4 В, при установленной в 1–2,7 В.

При питании 5 В надо выбирать первое значение, при питании 3,3 В — второе. Это предохраняет контроллер от «недопустимых операций» при выключении питания, но для обеспечения полной сохранности содержимого EEPROM таких мер может оказаться недостаточно, и приходится производить дополнительные действия (см. также главу 18 ). Все остальные ячейки следует оставить по умолчанию (и тем более ни в коем случае не трогать Lock биты, при установке которых доступ к программе и fuse битам вообще отключается навсегда!). Только учтите, что в разных контроллерах одни и те же узлы могут программироваться по-разному. Так, в рассматриваемом далее ATtiny2313 (и некоторых других, в основном из тех, что способны работать при напряжении питания до 1,8 В) схема BOD устроена иначе: ячеек BODLEVEL там целых три, причем упомянутая ранее BODLEVEL соответствует BODLEVEL0, а при тех же значениях порога ячейки BODLEVEL2: BODLEVEL1 должны быть в состоянии 10. Ячейки BODEN там нет, а выключенному состоянию схемы BOD соответствуют все единицы во всех трех ячейках. Зато там есть любопытный fuse бит CKOUT, который при программировании (установке в ноль) подключает к выводу 6 (PD2) выход тактового генератора, и еще бит CKDIVS, который в том же случае снижает тактовую частоту в восемь раз (например, при кварце 8 МГц МК заработает, как от 1 МГц, что снижает потребление). Поэтому для каждого конкретного контроллера следует сверяться с техническим описанием.

Пожалуй, это все, что нужно знать до того, как вы приступите, собственно, к программированию. Данные, относящиеся к конкретным контроллерам и программаторам, вы доберете из руководств к ним, которые придется изучать так или иначе.
