Сложнее окажется конструкция варианта с двумя OLED-дисплеями — на стандартных Arduino-платах для них просто не хватит места. Возможный вариант — изготовление кросс-платы, на которую устанавливаются все модули, соединенные дорожками с контактами платы Arduino. Отверстия на кросс-плате делаются так, чтобы штыри Wireless Shield можно было протащить насквозь, пропаять, а затем надеть на них плату Arduino Uno с другой стороны. На рис. 22.7 показано, как выглядит вариант конструктивного исполнения станции с отображением информации на дисплеях.

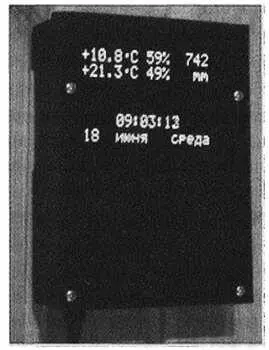

Рис. 22.7. Готовая метеостанция на стене загородного дома

В выносном датчике устанавливать какие-либо платы расширения не имеет особого смысла. Все компоненты схемы по рис. 22.4 можно установить на печатной макетной плате (подобной показанной на рис. 3.2 слева ), и соединить их монтажными проводами. Конечно, не стоит паять непосредственно выводы платы Arduino Mini — придется приобрести переходные колодки типа PBS.

Трудность состоит в том, что шаг выводов Xbee-модуля — 2 мм, и под него довольно сложно найти готовую плату. Так что придется либо раскладывать и изготавливать ее самостоятельно, либо пожертвовать экземпляром Wireless Shield, вырезав из нее кусок с колодками для подключения Xbee-модуля. На этой плате рядом с колодками имеются соединенные с ними контактные площадки, расположенные с обычным шагом 2,5 мм, куда можно поместить вилку штыревого PLS-разъема, получив таким образом переходную панельку для установки в обычную плату. Все это монтируется в корпус вместе с батарейным отсеком на три элемента типоразмера АА или С. Как и в случае главного модуля станции, плату SHT1x с датчиками лучше вынести за пределы корпуса, защитив ее от внешних воздействий ограждением или кожухом из пластиковой сетки.

Как мы видим, проектировать и изготавливать конструкции с помощью Arduino гораздо проще, чем обычным дедовским способом, из отдельных компонентов. Но за эту простоту приходится платить. В некотором смысле ситуация с Arduino напоминает историю персональных компьютеров — как известно, самым первым продуктом компании Microsoft, созданной в 1976 году, была реализация языка Бейсик под компьютер Altair, для которой требовалось аж целых 4 килобайта памяти. Андрее Хейлсберг тоже создавал свою первую версию Pascal на чистом ассемблере, получив файл объемом 31 Кбайт. Современные среды программирования (в том числе и для тех же самых языков) занимают гигабайты, но при этом работают на гигагерцовых компьютерах медленнее, чем первые продукты Гейтса и Хейлсберга на машинах того времени с тактовой частотой и объемом памяти в тысячи раз меньшими. Подобно им и AVR-контроллеры, запрограммированные в среде Arduino, оказываются далеки от своих потенциальных возможностей.

Я не ставлю перед собой задачу как-то принизить значение Arduino и отговорить читателей от работы с этой платформой. Наоборот, я всячески приветствую ее энтузиастов и распространителей. Хочется только, чтобы натолкнувшись в Сети на ее критику, неискушенный читатель не впадал в уныние, а хорошо представлял себе, как говорится, «на каком свете он находится».

Простота Arduino во многом обусловлена тем, что практически все действия в программе осуществляются в ее главном цикле. Но такая простота оборачивается недостаточной надежностью работы — «правильно» запрограммированный контроллер работает почти исключительно через прерывания. Например, неверно заставлять программу отслеживать нажатие кнопки в главном цикле и убирать дребезг путем простых временных задержек, как это делается в распространенном примере для начинающих [54] См., например, тут: http://wiki.amperka.ru/конспект-arduino: кнопочный-переключатель . Отметим, что специальная библиотека Bounce (см. http://greenoakst.blogspot.ru/2012/06/arduino-bounce.html ) дает куда более совершенный метод отслеживания кнопки, основанный на подсчете времени. . Когда контроллер основное время занят последовательным отслеживанием происходящих событий, он запросто может потерять какое-то из них. Так поступали в семидесятые годы, когда контроллеры были намного примитивнее сегодняшних. В «правильной» программе состояние кнопки отслеживается по внешнему прерыванию, а дребезг убирается его запретом и последующим разрешением по прерыванию таймера. Только так эти действия не могут помешать никаким другим процедурам в программе.

В Arduino просто эксплуатируется факт, что современные микроконтроллеры работают очень быстро, но, по мере усложнения программы, вы довольно скоро упретесь в порог этого быстродействия и не будете понимать, как из этой ситуации вывернуться. На Habrahabr.ru один критик платформы писал, что «вы можете всю жизнь формировать задержки с помощью delay-функций и не иметь простейшего представления, как работает таймер на микроконтроллере».

Впечатляют и размеры программ, получающихся после компилирования скетчей в среде Arduino IDE. Программа метеостанции с ЖК-дисплеем займет почти 20 килобайт — около 10 тыс. AVR-команд. Это непредставимо большая величина для таких устройств, и неудивительно, что при выполнении времязависимых операций они будут тормозить, — именно по этой причине при сборе данных, поступающих из последовательного порта, нам приходится с помощью задержек ожидать, пока они не соберутся в буфере. А если нам понадобится принять или передать пару десятков килобайт или мегабайт данных, что много больше объема буфера? Как угадать задержки так, чтобы гарантированно ничего не потерять?

Программа, состоящая из всего двух функций: digitalWrite (HIGH) и digitalWrite (LOW) , переменно переключающих внешний вывод без искусственных задержек, при проверке на осциллографе покажет меандр с частотой 50Гц — это в контроллере, работающем на частоте 16 МГц! Простая замена этих функций на непосредственное управление портом, даже без выхода за пределы среды Arduino, ускоряет выполнение операций переключения порта примерно в 10 тыс. раз — с почти 2 миллисекунд до долей микросекунды.

Хорошей иллюстрацией к расточительности языка служит также пример пустой программы из двух строк, которую мы употребляли в качестве заглушки при программировании Xbee-модуля. Ее размер после компиляции составит целых 466 байтов — с помощью ассемблера в такой объем можно запросто втиснуть небольшую программку ориентирования по звездам для орбитального аппарата (реальный случай с одним программистом 60-х годов прошлого века из НАСА, который упаковал такую программу в остававшиеся свободными 256 байт памяти бортовой ЭВМ спутника).
