Выпускаются аналоги этой серии и в России, однако принцип наименования у нас другой — это серия 142ЕНхх и др. Напряжения стабилизации в серии LM78/79 фиксированы, однако имеются и регулируемые типы (LM317, КР142ЕН12).

На рис. 9.11 приведена типовая схема включения такого стабилизатора и показано, как он может выглядеть внешне.

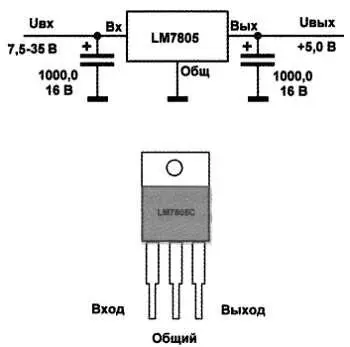

Рис. 9.11. Схема включения интегрального стабилизатора

В корпусе ТО-220, как на рисунке, такой стабилизатор может выдать ток до 2,4 А, если рассеиваемая мощность не превышает 20 Вт (с радиатором, естественно). Но есть большой выбор и других корпусов, включая корпуса для поверхностного монтажа. Особенно удобен маленький корпус ТО-92 (тогда в название вклинивается буква L, напр. 78L05) — он позволяет стабилизировать питание отдельных узлов независимо друг от друга, избежав таким образом их взаимного влияния. Выходной ток стабилизаторов LM78L/79L в корпусе ТО-92 — до 100 мА. Их, вообще-то, можно использовать и вместо стабилитронов в схемах по типу рис. 9.9, б , но выходное напряжение будет тогда ниже стандартного на величину падения напряжения U бэ .

Разумеется, серия 78/79хх — не единственная в своем роде, есть и множество других, аналогичных по функциональности. Так, стабилизаторы серий LM2931 (5-вольтовый) или LP2950 (на напряжение 5 В, 3,3 В и 3 В) с выходным током до 100 мА отличаются сверхмалым собственным потреблением (несколько десятков микроампер) и сверхнизкой разницей напряжений на входе и выходе, при которой стабилизатор еще выполняет свои функции (достаточно перепада в несколько сотен милливольт, только не забывайте про пульсации!).

Схема на рис. 9.12 представляет собой лабораторный источник питания, который, как я обещал вам еще в главе 2 , можно изготовить самим. Взглянув на эту схему, вы можете сначала слегка растеряться — настолько вам покажется все незнакомо. На самом деле там есть только одна вещь, которую мы еще «не проходили», — микросхема операционного усилителя (ОУ) DA1. Подробно с ОУ мы будем знакомиться в главе 12, а сейчас нам важно только вот что: ОУ всегда стремится сделать так, чтобы потенциалы входов, обозначенных «плюс» и «минус», были равны. Эти входы эквивалентны входам дифференциального усилителя, у которого, как вы помните, потенциалы входов тоже связаны между собой (на самом деле внутри микросхемы на входе ОУ действительно стоит дифференциальный каскад).

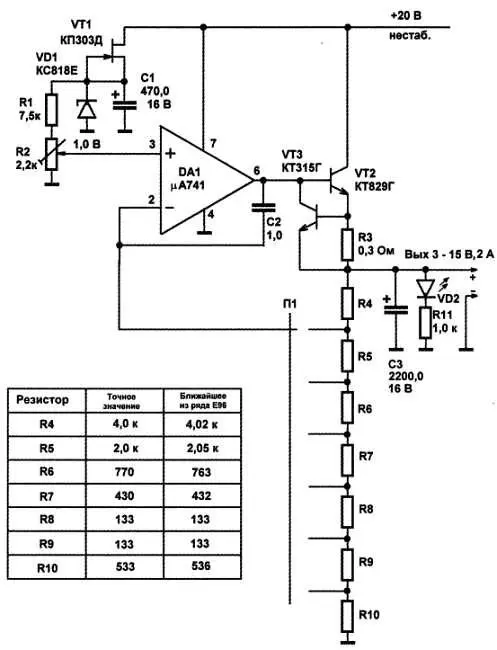

Рис. 9.12. Схема лабораторного источника питания

Для того чтобы это осуществлялось на практике, ОУ включают с отрицательной обратной связью с выхода на тот вход, который обозначен знаком «минус». В схеме, показанной на рис. 9.12, такая связь осуществляется весьма заковыристым способом, и для того чтобы понять, как это происходит, давайте посмотрим на рис. 9.13, на котором изображена та же самая схема, но в предельно упрощенном варианте.

Рис. 9.13. Упрощенная схема лабораторного источника питания

Предположим, что R1 и R2 на рис. 9.13 равны между собой. Какое напряжение будет на выходе, т. е. на эмиттере транзистора VT1? Определить это очень просто. Если на «плюсовом» входе ОУ напряжение 1 В, как обозначено на схеме, то на минусовом тоже должен быть 1 В, как мы только что узнали. При каком условии это возможно? Только если на верхнем выводе R1, т. е. на выходе всей системы, будет 2 В — ведь R1 и R2 делят это напряжение пополам. То есть ОУ автоматически установит на базе транзистора VT1 такое напряжение, чтобы на его эмиттере было ровно 2 В (можно даже догадаться, какое именно — на 0,6 В больше, чем на выходе, т. е. 2,6 В, но на самом деле это нас мало интересует). А если предположить, что R1 в два раза больше, чем R2? Повторив предыдущие рассуждения, мы обнаружим, что на выходе должно быть 3 В. Отсюда можно вывести некоторую закономерность: система, показанная на рис. 9.13, усиливает напряжение, поданное на «плюсовой» вход, ровно в (R1/R2 +1) раз.

Именно так и работает схема источника на рис. 9.12. Переключатель П1 имеет 6 положений, в каждом из которых он изменяет соотношение делителя в обратной связи таким образом, чтобы при напряжении 1 В на «плюсовом» входе на выходе получался некий ряд фиксированных напряжений. При указанных в таблице номиналах резисторов R4-R10 этот ряд будет следующим: 3; 5; 7,5; 10; 12 и 15 В, чего достаточно для большинства наших нужд.

Конечно, можно не возиться с переключателем и подбором сопротивлений, а просто поставить вместо цепочки R5-R9 переменный резистор, равный сумме этих сопротивлений, по схеме потенциометра — эффект будет таким же, только напряжение станет меняться плавно: от 3 до 15 В. Однако иметь набор фиксированных напряжений намного удобнее — тут вы получите точно известное напряжение, а при плавной регулировке его каждый раз придется подгонять по вольтметру. Разумеется, бывают изредка ситуации, когда нужно получить напряжение, скажем, 4,75 вольта, но на этот случай лучше завести отдельный плавно регулируемый источник.

Делитель можно устроить совершенно по-разному — возьмите переключатель на 12 положений — получите переключение через 1 В. Пересчитать номиналы резисторов из описанного ранее общего соотношения несложно: так, если хочется вместо 10 В в приведенном ряду иметь 9 В, то номинал R8 следует увеличить до 224 Ом, a R7 — уменьшить до 205 Ом (при этом сумма сохранится, и остальные напряжения не изменятся). Можно добавить переменный резистор и плавно регулировать напряжение внутри каждого фиксированного диапазона. (Подумайте, как это сделать? Подсказка: переключатель должен быть на два направления.) Отметим, что в этой схеме применять прецизионные резисторы С2-29В совершенно необязательно — не те точности требуются. Поэтому можно требуемые номиналы просто подобрать из набора обычных, стараясь выдержать их как можно ближе к расчетным. Допускается также весь расчетный ряд умножить или поделить на любое число, лишь бы все значения изменились в одинаковой степени. Границы, которыми следует при этом руководствоваться, — это нижний предел суммы всех резисторов в 1–2 кОм, а верхний — в пару десятков килоом.

Теперь перейдем к подробному рассмотрению остальных, вспомогательных узлов схемы. Монструозная конструкция с полевым транзистором наверху на самом деле всего лишь узел, который позволяет получить стабильное опорное напряжение ровно 1В — от его стабильности точность шкалы выходных напряжений зависит напрямую.
