Укажем — до кучи — еще один довольно экзотический, но, тем не менее, использовавшийся на практике до самого последнего времени способ борьбы со всеми этими сложностями — в случаях, требующих особой точности, всю схему вместе с ОУ попросту размещали в термостате! Как проектировать термостаты, мы узнаем в конце главы, а пока вернемся на землю.

Из тех ситуаций, когда требуется особо точное усиление некоего сигнала постоянного тока, все же имеется выход без использования подобной экзотики. Во-первых, это так называемые МДМ-усилители (от «модулятор-демодулятор», подобно «модему»). Их широко применяли еще в ламповые времена, т. к. тогда усилители постоянного тока с более-менее приемлемыми характеристиками строить было больше не из чего. В основе МДМ-усилителей лежит довольно остроумная идея — модулировать входным сигналом некое переменное напряжение относительно высокой частоты, усилить полученное переменное напряжение с меняющейся амплитудой, что значительно проще, потому что при этом все неприятные сдвиги смещения остаются за бортом, после чего опять детектировать, выделив постоянную составляющую.

К сожалению, и здесь есть свои подводные камни (низкая предельная частота, невысокий коэффициент усиления, вероятность просачивания модулируемой частоты на выход, наконец, дороговизна), поэтому большее распространение получили так называемые операционные усилители, стабилизированные прерыванием (chopper stabilized amplifiers ). Внутри таких ОУ автоматически производится периодическая компенсация смещения входных параметров. Для разработчика — это просто обычный ОУ, имеющий весьма высокие характеристики: типичное напряжение сдвига составляет 5-10 мкВ, коэффициент усиления — более 10 6, очень маленький входной ток смещения (порядка долей наноампера, как у ОУ с полевыми транзисторами) и т. п., при полосе единичного усиления порядка сотен килогерц или единиц мегагерц. К ним относятся отечественные 140УД21 и 149УД24, а также МАХ420, МАХ430/432, ICL7652, AD8629/AD8630, AD8638/AD8639 и др.

Кроме всего прочего, ОУ имеют замечательное свойство подавлять синфазный входной сигнал. Синфазный сигнал , в отличие от обычного, дифференциального — то напряжение, которое действует на оба входа сразу. Это свойство приводит не только к возможности выделять полезный сигнал на фоне значительных наводок, но и, что иногда еще важнее, к подавлению нестабильности источника питания — ведь изменение напряжения питания равносильно действию синфазного входного сигнала.

На рис. 12.4, а показана схема простейшего дифференциального усилителя. Делитель R3-R4 по неинвертирующему входу служит сразу двум целям: во-первых, он выравнивает входные сопротивления по входам (нетрудно показать, что так как потенциалы самих входов ОУ равны, то равны и входные сопротивления, — естественно, при указанном на схеме равенстве соответствующих резисторов), во-вторых, что еще важнее, он делит входной сигнал ровно в такой степени, чтобы коэффициенты усиления по инвертирующему и неинвертирующему входам сравнялись между собой. Именно при этом условии коэффициент ослабления синфазного сигнала (КОСС) будет максимальным. Для того чтобы получить действительно высокий КОСС (ослабление синфазного сигнала тысяч в десять раз и более), согласование сопротивлений должно быть как можно более точным, и в такой схеме следует применять прецизионные резисторы из ряда с погрешностью, по крайней мере, не превышающей 0,1 %, причем лучше всего их еще и дополнительно подобрать по строгому равенству. Тогда вы действительно сможете без проблем выделить полезный сигнал в 1 мВ на фоне наводки в 1 В.

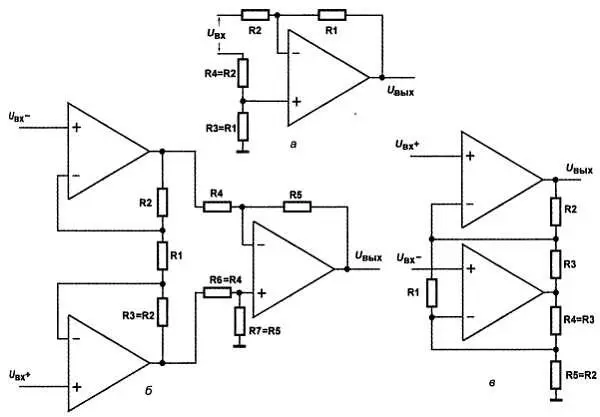

Рис. 12.4. Схемы дифференциальных усилителей:

а— простой дифференциальный усилитель; б— классический инструментальный усилитель; в— упрощенный инструментальный усилитель

Понятно, что заниматься подобными извращениями при массовом производстве не с руки, да и входными сопротивлениями наш простейший дифференциальный усилитель отличается не в лучшую сторону, потому на практике эту схему применяют редко. Ко всему прочему, в ней еще и почти невозможно изменять коэффициент усиления в процессе работы, если вдруг это понадобится, — тогда потребуется менять одновременно два резистора, а куда денется в таком случае наше согласование?

Для того чтобы увеличить входное сопротивление, целесообразно добавить еще пару ОУ по каждому входу, включенных повторителями. Причем к раздуванию габаритов схемы это практически не приводит, т. к. специально для таких целей выпускают упоминавшиеся сдвоенные ( dual ) и счетверенные ( quad ) ОУ в одном корпусе. В результате получаем (рис. 12.4, б ) классическую схему так называемого инструментального усилителя , в которой усиление можно менять одним резистором R1, не нарушая ничего в работе усилителя.

Коэффициент усиления такого усилителя определяется по формуле (при указанных на схеме соотношениях резисторов):

Кстати, резисторы компенсации тока смещения здесь не нужны — токи эти по общим для системы инвертирующему и неинвертирующему входам взаимно компенсируют влияние друг друга, тем более если ОУ расположены на одном кристалле.

Если мы люди не гордые, и большой КОСС нам не требуется (т. е. в случае, когда помеха мала по сравнению с полезным сигналом), можно упростить схему инструментального усилителя. За исключением КОСС, схема на рис. 12.4, в обладает всеми достоинствами классической, но содержит на один ОУ меньше (значит, можно использовать сдвоенный, а не счетверенный чип), да и резисторов там поменьше. При указанных на схеме соотношениях резисторов выходное напряжение такого усилителя будет равно:

Естественно, в этих усилителях решительно не рекомендуется подгонять ноль выходного напряжения с помощью нарушения баланса резисторов (например, R4/R5 и R6/R7 в схеме рис. 12.4, б ). В то же время иногда установка нуля необходима, т. к. начальное смещение выхода может быть, например, отрицательным (и не только вследствие смещения самих ОУ, но и по причине начального смещения у источника сигнала), и в случае, если весь диапазон изменения выходного напряжения должен располагаться в положительной области (скажем, при подаче его куда-нибудь на вход аналого-цифрового преобразователя, отрицательных напряжений не «понимающего»), вы можете потерять заметный кусок диапазона. Иногда для установки нуля рекомендуют воспользоваться корректирующими выводами одного из входных ОУ, но в сдвоенных и счетверенных вариантах эти выводы обычно отсутствуют, просто вследствие элементарной нехватки контактов корпуса, и это дополнительно удержит нас от такой глупости. В действительности установку нуля лучше осуществлять со стороны входов — подмешивая к одному из входных напряжений через развязывающий резистор небольшой ток коррекции. Как это осуществляется на практике, мы увидим, рассмотрев еще несколько типовых схем на ОУ.
