Жан-Поль Эймишен - Электроника?.. Нет ничего проще!

Л. — Дело значительно проще, чем ты думаешь. Ты, разумеется, слышал о колебательных контурах. Как тебе известно, в устройстве, состоящем из конденсатора и катушки индуктивности, при возбуждении электрическим импульсом возникают собственные колебания, частота которых определяется по формуле

Предположим, что мы сделали колебательный контур с частотой собственных колебаний 10 Мгц. Начнем возбуждать этот контур короткими электрическими импульсами с частотой повторения 1 Мгц. При каждом импульсе в нашем контуре возникают колебания с частотой 10 Мгц, которые имеют тенденцию затухать, т. е. их амплитуда уменьшается. В момент конца десятого колебания приходит новый импульс, придающий колебаниям «новые силы» (рис. 75), и цикл вновь повторяется.

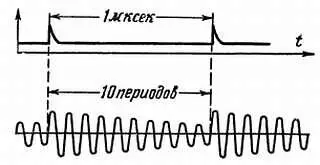

Рис. 75. Импульсы с частотой 1 Мгц через каждые десять периодов возбуждают колебания в колебательном контуре, настроенном на частоту 10 Мгц. Частота выходного напряжения колебательного контура в 10 раз выше частоты возбуждающих импульсов.

Н. — Но здесь нет настоящего умножения частоты.

Л. — Так что же тебе надо? Я ввожу в схему импульсы с частотой 1 Мгц и получаю колебания с частотой 10 Мгц.

Н. — Да, до сих пор я внимательно следил за твоими объяснениями, но частоту 10 Мгц дает колебательный контур, и согласись, она не связана никаким соотношением с частотой воздействующих на контур импульсов.

Л. — Действительно никакого соотношения не было бы, если бы я не настроил умышленно колебательный контур так, что его собственная частота стала точно в 10 раз выше частоты приложенных колебаний. Теперь же новый импульс, придающий колебаниям «новые силы», дает этот толчок как раз в тот момент, когда должен кончиться десятый период. Таким образом, мы получили частоту 10 Мгц, которая как бы «управляется» импульсами с частотой повторения 1 Мгц. А теперь представь себе, что частота следования этих импульсов увеличивается на 0,5 %. Каждый подаваемый внешний импульс будет немного раньше «толкать» контур, частота собственных колебаний которого равна 10 Мгц. В результате этого выходная частота повысится тоже на 0,5 %. Само собой разумеется, что подобная система допускает только очень небольшие изменения входной частоты. Принимая во внимание, что речь идет об умножении на постоянное число частоты, стабилизированной кварцем, можно быть уверенным, что изменения этой частоты всегда очень невелики.

Н. — Хорошо, я согласен, что это действительно умножение частоты. Но одно в твоей системе меня шокирует: если для получения исходной частоты мне придется использовать стабилизированный кварцем генератор, то я сделаю все, чтобы он давал синусоидальное напряжение. Тогда он не сможет дать импульсы, способные возбудить колебательный контур.

Л. — Незнайкин, а разве ты забыл, о чем мы говорили прошлый раз? Неужели ты думаешь, что триггер Шмитта, дифференцирующая и другие схемы были изобретены только для того, чтобы доставлять неприятности Незнайкину? Ими также можно воспользоваться.

Н. — Должен признаться, что сейчас я о них как-то забыл. Но все эти устройства представляются мне относительно сложными.

Л. — Ты действительно считаешь сложными устройства, состоящие из двух в высшей степени рядовых транзисторов и четырех резисторов и требующие для настройки одну или две минуты, если только вообще здесь можно говорить о настройке? Если ты, Незнайкин, останавливаешься на этом, то я предпочитаю немедленно отправиться спать.

Н. — Ну хорошо, предположим, что я этого не говорил. Но… прости мою ужасную привычку всегда выискивать возражения… Я все же нахожу довольно прискорбным, что система умножения частоты требует на входе такой высокой стабильности. Не можешь ли ты показать умножающую систему, допускающую значительные изменения входной частоты?

Л. — Незнайкин, найди мне одну такую систему, и я гарантирую, что на этот раз ты сможешь получить столь желанный патент и несомненно заработаешь на нем кучу денег (вернее, дашь возможность заработать деньги фирмам, которые будут выпускать по этому патенту аппаратуру). Но чтобы тебя несколько утешить, я могу познакомить тебя с более простыми способами умножения частоты. Результаты, правда, не сенсационные, но способы позволяют осуществлять умножение при больших изменениях входной частоты. Я даже уверен, что ты уже производил удвоение частоты.

Н. — Э! Конечно, нет! Ведь я-то бы знал.

Л. — И ты несомненно это знаешь. Тебе, конечно, доводилось собирать на двух вентилях выпрямитель для получения постоянного напряжения от сети?

Н. — О, разумеется, но этот случай очень далек от удвоения частоты. Я использую ток с частотой 50 гц и получаю ток с частотой 0 гц… Если ты называешь это удвоением, то мне остается только склониться перед твоей мудростью.

Л. — Я имел в виду не то, что ты получаешь после фильтра, а то, что можно наблюдать до фильтра. Так как вентили работают поочередно, каждый в течение своего пол у периода, то на выходе фильтра ты обнаружишь напряжение с частотой, равной удвоенной частоте сети (рис. 76), иначе говоря 100 гц.

Рис. 76. Двухполупериодное выпрямление переменного напряжения 50 гц удваивает основную частоту, так как частота импульсов выпрямленного напряжения (тока) равна 100 гц.

Н. — Но это напряжение незначительно; сглаживающий фильтр и установлен там, чтобы убрать эту составляющую.

Л. — Да, но если ты не поставишь никакого фильтра, то получишь выпрямленное напряжение, состоящее из импульсов, соответствующих двум полупериодам, которые в основном содержат переменное напряжение частоты 100 гц %наложенное на постоянную составляющую.

Н. — Согласен, что частота этих импульсов напряжения равна 100 гц, но форма напряжения чрезвычайно далека от синусоиды.
