Любознайкин— А теперь мы рассмотрим различные типы исполнительных механизмов.

Незнайкин— Что это за приборы? До сих пор ты о них мне ничего не говорил.

Л. — Неправда, мы уже говорили о них; ты, вероятно, просто забыл, что всякая электронная аппаратура состоит из:

1) первичного преобразователя, превращающего исследуемое физическое явление в электрический сигнал;

2) промежуточного преобразователя сигнала;

3) исполнительного элемента, использующего преобразованный сигнал для измерения или выполнения требуемого действия.

Н. — О, наконец-то мы добрались до последнего звена. Это начинает становиться серьезным.

Л. — Но это, Незнайкин, всегда было серьезным. И если мы сейчас приступаем к последнему звену, нам еще придется немало поговорить о различных частных применениях электронных устройств. Но как бы то ни было, начнем мы с реле.

Н. — Это совершенно излишне, я основательно знаком с этим вопросом.

Л. — Ну, если по твоему преисполненному скромности выражению «ты основательно знаком с вопросом», я позволю себе спросить, а можешь ли ты сказать, как зависит сопротивление катушки конкретного реле от напряжения, при котором оно должно работать?

Н. — Хм… но это скорее вопрос для математика!

Л. — О, я не требую от тебя длинных и сложных математических выражений, я лишь прошу тебя немного подумать. Важной характеристикой каждого реле является необходимое для срабатывания число ампер-витков, иначе говоря, произведение количества витков катушки на ток, необходимый для того, чтобы сердечник притянул якорь и тем самым замкнул контакты реле.

Рассмотрим изображенное на рис. 92 реле. Размер реле в значительной степени определяется размерами катушки. Катушка состоит из некоторого количества витков провода определенного сечения и с определенным сопротивлением. Предположим, что мы заменим этот провод другим с втрое меньшим диаметром. Как изменится его сечение?

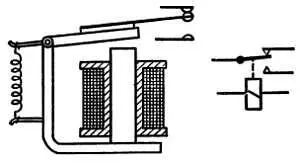

Рис. 92. Реле (его условное обозначение приведено справа) имеет катушку, создающую магнитное поле, под действием которого притягивается якорь, что приводит к замыканию или размыканию так называемых рабочих контактов.

Н. — Очень просто, в 3 раза.

Л. — За такой ответ, Незнайкин, я ставлю тебе нуль. Как можешь ты утверждать, что при уменьшении диаметра круга в 3 раза его площадь уменьшается во столько же раз? Ведь ты уже давно должен знать, что площадь круга пропорциональна квадрату его радиуса! Следовательно, уменьшив в 3 раза радиус (или диаметр) провода, мы в 9 раз уменьшим его сечение, что позволит нам при тех же размерах катушки намотать провода в 9 раз больше. Можешь ли ты сказать, какое сопротивление будет иметь наша новая катушка?

Н. — На этот раз все очень просто. Длина провода увеличилась в 9 раз, значит и его сопротивление стало в 9 раз больше.

Л. — На этот раз ты, Незнайкин, переходишь всякие границы! Разве ты забыл, что длина провода увеличилась в 9 раз, а его сечение уменьшилось тоже в 9 раз; следовательно, сопротивление провода возросло в 81 раз.

Н. — Вот так раз! Я никогда не подумал бы, что при уменьшении диаметра провода только в 3 раза так резко растет его сопротивление. Но ведь прохождение тока по такому проводу вызовет колоссальное рассеяние мощности.

Л. — Совсем нет. Раз новая катушка имеет витков в 9 раз больше, чем первая, то пропускаемый ток можно уменьшить в 9 раз. А принимая во внимание, что рассеиваемая мощность пропорциональна сопротивлению и квадрату тока, рассеиваемая в новой катушке мощность будет точно такой же, как в первой катушке. Полученный нами результат дает лишь самое общее представление; после определения объема меди в катушке только рассеиваемая в этой катушке мощность характеризует магнитное воздействие на якорь реле. Поэтому, характеризуя реле, говорят, что его мощность возбуждения 1 вт или 1/2 вт. Реле с катушкой из толстого провода рассчитано на управление большим током при низком напряжении, а реле с катушкой из тонкого провода включается в цепи с небольшим током при более высоком напряжении.

Обычные реле часто требуют для управления мощность около 1 вт. У более чувствительных реле для притягивания якоря достаточно 0,2 или даже 0,1 вт. Ультрачувствительные реле могут срабатывать при мощностях возбуждения порядка милливатта; обычно они способны включать и выключать только очень небольшие токи и поэтому непосредственно в исполнительных цепях совершенно не используются. Их применяют для приведения в действие промежуточных более мощных реле.

Н. — Мне в голову пришла великолепная идея: а что если ток пустить не прямо в обмотку реле, а подать его на базу транзистора, коллекторный ток которого протекает по катушке реле, ведь тогда для включения реле потребовалась бы значительно меньшая мощность. В случае надобности нужную мощность управляющего сигнала можно сократить, введя в схему еще один усилительный каскад на транзисторе.

Л. — Ты совершенно прав, Незнайкин, и мне остается лишь добавить, что эта идея уже предложена и даже реализована. Заводы уже выпускают реле, у которых рядом с катушкой размещается транзисторный усилитель (рис. 93); такие реле для своего управления требуют ничтожных мощностей. Существуют даже реле, в которых перед усилителем стоит триггер Шмитта, который с высокой точностью определяет уровни срабатывания и отпускания реле.

Рис. 93. Для эффективного управления работой реле можно использовать транзистор.

Н. — Опять кто-то меня опередил… Я уже начинаю сомневаться, что мне когда-нибудь удастся раньше других найти что-нибудь новое!

Л. — Не стоит отчаиваться, Незнайкин, будет и на твоей улице праздник. Но сначала нужно хорошо овладеть техникой. Это абсолютно необходимо, чтобы раньше других находить новинки. Но вернемся к нашим реле. Я хочу сказать тебе несколько слов о совершенно незнакомой тебе категории реле, о так называемых поляризованных реле. В этих реле имеется постоянный магнит, сила которого складывается с силой притяжения катушки, иначе говоря, в зависимости от направления тока катушка притягивает или отталкивает якорь. Поляризованные реле срабатывают только при одном определенном направлении тока в катушке.
