Л. — Отчасти ты прав, но при использовании асинхронного двигателя возникает одна небольшая проблема. Ему необходимо подавать два различных тока.

Н. — Я не вижу, почему это тебя беспокоит; мы просто поставим два усилителя.

Л. — Проще питать одну пару катушек переменным током с постоянной амплитудой, а во вторую пару подавать ток со сдвигом фазы относительно первого. Для получения второго тока можно использовать усилитель. Полученное магнитное поле будет вращаться немного неравномерно, но таким образом нам удастся изменять частоту вращения двигателя путем изменения напряжения на выходе усилителя.

Н. — Да, но одно обстоятельство здесь меня беспокоит. Направление вращения такого двигателя невозможно изменить, потому что о переменном токе нельзя сказать, положительный он или отрицательный.

Л. — Совершенно верно, но о нем можно сказать, отстает он или опережает на четверть периода ток, протекающий в паре катушек, питаемых непосредственно от сети. Поэтому, изменив полярность выхода усилителя, питающего другую пару катушек, можно изменить направление вращения двигателя.

Н. — Мне неясно, что ты понимаешь под выражением «изменив полярность выхода»… переменный ток всегда переменный!

Л. — Не торопись. Посмотри схему, приведенную на рис. 102…

Рис. 102. В зависимости от расположения подвижных контактов потенциометров R 1и R 2переменное напряжение на выходе усилителя Анаходится в фазе или в противофазе с напряжением, приложенным к R 1и R 2.

Н. — Я ее давным-давно знаю, это мост Уитстона.

Л. — О! Сегодня, Незнайкин, ты в превосходной форме. Это действительно мост Уитстона. Предположим, что оба подвижных контакта потенциометров R 1 и R 2 находятся в средних положениях, что в этом случае поступит на вход усилителя А ?

Н. — Но… ровным счетом ничего.

Л. — В самом деле, на вход поступит «нулевое напряжение». А теперь, оставив на прежнем месте подвижный контакт потенциометра R 2 , переместим контакт R 1 сначала вверх, а потом вниз. Как ты видишь, подаваемое на вход усилителя напряжение может быть в фазе или в противофазе с напряжением, поступающим на потенциометры.

Н. — А не лучше было бы говорить о положительном или отрицательном переменном напряжении?

Л. — Мне этот термин не нравится и я предпочитаю говорить «в фазе» или «в противофазе». Тебе, Незнайкин, вероятно, уже приходилось включать последовательно две вторичные обмотки трансформатора, чтобы получить напряжение, равное сумме напряжений, снимаемых с этих вторичных обмоток?

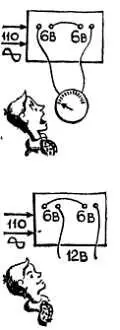

Н. — Да, я помню о таком случае. Это одно из самых позорных пятен моей карьеры радиста. У меня был трансформатор с двумя вторичными обмотками, дававшими каждая по 6 в. Я соединил их последовательно, чтобы получить 12 в, но вместо этого я получил напряжение, равное абсолютному нулю.

Л. — Значит ты, Незнайкин, включил свои вторичные обмотки последовательно, но в противофазе. Поменяв местами выводы одной из обмоток, ты получил бы 12 в. Впрочем тебе повезло, что не было надобности включать эти обмотки параллельно, потому что в этом случае включение в противофазе равносильно настоящему короткому замыканию. Следовательно, как ты видишь, мы можем подавать на вспомогательную обмотку двухфазного двигателя переменное напряжение, способное заставить его вращаться в ту или в другую сторону (в зависимости от фазы этого переменного напряжения) и с большей или меньшей частотой (в зависимости от амплитуды этого напряжения).

Н. — Надеюсь, что при использовании двигателя постоянного тока ты не будешь питать его током транзистора или лампы?

Л. — Я буду тебе очень признателен, если ты сможешь показать закон, запрещающий так поступать. Транзистор как раз очень хорошо подходит для такой работы, так как легче всего сделать двигатель с небольшим количеством витков из толстого провода, иначе говоря, рассчитанный для работы при относительно низком напряжении и большом токе. Поэтому для приведения в действие двигателя широко используются транзисторы. Но в этом случае необходимо обращать внимание на некоторые моменты. Включая якорь двигателя в цепь коллектора транзистора, мы практически устанавливаем значение протекающего по этому якорю тока (до тех пор, пока на выводах транзистора еще имеется напряжение, т. е. пока транзистор еще не находится в состоянии насыщения). Следовательно, этим самым мы устанавливаем значение даваемого двигателем крутящего момента.

Когда транзистор входит в состояние насыщения, т. е. когда на его выводах больше нет напряжения, напряжение на выводах двигателя становится равным напряжению питания и больше повышаться не может. Следовательно, этим ограничивается частота вращения двигателя.

Н. — Но одно обстоятельство здесь меня беспокоит: двигатель постоянного тока обладает способностью одинаково хорошо вращаться в любую сторону. В этом случае отпадает ужасная проблема с фазой и противофазой, потому что для изменения направления вращения двигателя достаточно изменить направление тока в якоре и оставить без изменения направление тока в статоре. Однако коллекторный ток транзистора может иметь только одно направление. Как решить эту проблему?

Л. — Возможно несколько решений. Так, например, ты можешь привести в действие двигатель усилителем с последовательным пушпульным выходным каскадом, схему которого я показывал тебе на рис. 52. Следует сказать, что это самое простое решение.

Н. — Но есть еще одно беспокоящее меня обстоятельство. В некоторых случаях может потребоваться двигатель очень большой мощности, и я не уверен, что мне легко удастся найти транзисторы, способные пропускать несколько десятков ампер и выдерживать напряжение в несколько сотен вольт.

Л. — Найти-то их можно, но стоят они действительно очень дорого. Для этого случая имеется одно изящное решение — использовать в качестве усилителя динамомашину (такое устройство часто называют электромашинным усилителем).
