Л. — По правде говоря, я никогда не думал о равномерном распределении количества переходов. Но как бы там ни было, однопереходный транзистор представляет собой весьма простой прибор, представляющий собой стержень из кремния с n проводимостью, на каждом конце которого имеется вывод (их называют база 1 и база 2), а в самой середине имеется переход с p -зоной, который называют эмиттером . Если между базами этого прибора создать разность потенциалов, он ведет себя как тиратрон, анодом которого служит эмиттер, а катодом — одна из баз.

Если этот транзистор включить в схему, изображенную на рис. 107, то конденсатор С зарядится через резистор R 1 до потенциала электрода, обозначенного стрелкой (его называют эмиттером однопереходного транзистора), и достигнет значения, близкого Е /2. В этот момент скачком вырастет проводимость эмиттерного перехода однопереходного транзистора, и конденсатор быстро разрядится через резистор R 3 . Выводы, которые я назвал Б 1 и Б 2 , на самом деле служат выводами базы этого транзистора, который не имеет коллектора. В момент разряда конденсатора С через резистор R 3 на выводах этого резистора появляется напряжение, способное возбудить тиратрон.

Рис. 107. Схема на однопереходном транзисторе, предназначенная для создания посредством разряда конденсатора Счерез R 3пусковых импульсов для полупроводникового тиратрона. Разряд конденсатора происходит, когда напряжение на его выводах достигает заданной величины.

Н. — По сути дела, твой однопереходный транзистор представляет собой небольшой тиратрон?

Л. — Действительно, здесь имеется определенная аналогия с тиратроном. Но он может пропускать только небольшие токи. Его можно использовать для получения пилообразного сигнала и еще в ряде других схем, но чаще всего он используется в устройствах для возбуждения полупроводниковых тиратронов.

Н. — Я нахожу, что твой однопереходный транзистор весьма любопытный прибор. Но кое-что меня все же беспокоит. Ты пока еще не сказал мне, как в схеме (рис. 107) ты получаешь импульсы ближе или дальше от начала положительного полупериода напряжения сети. Мне кажется, что твоя система должна давать пилообразный сигнал, никоим образом не связанный с напряжением сети.

Л. — Ты прав. Схема на рис. 107 предназначена для того, чтобы объяснить тебе, как работает однопереходный транзистор и как его подключают к тиратрону. Но если тебе нужна полная схема, пригодная для практического использования, то посмотри на рис. 108; ты легко в ней разберешься.

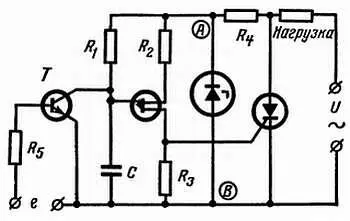

Рис. 108. Полная схема управления средним значением тока в нагрузке с помощью полупроводникового тиратрона, получающего пусковые импульсы от однопереходного транзистора.

Н. — И ты решаешься назвать ее легкой! Да твоя схема просто дьявольски сложная.

Л. — Совсем нет, просто, как и в любой схеме, нужно постараться рассматривать один элемент за другим. Ты видишь, что переменное напряжение U через нагрузку подается к тиратрону. Через эту нагрузку (ею может быть якорь двигателя) протекает ток тиратрона (в те полупериоды, при которых анод становится положительным относительно катода), когда тиратрон находится в возбужденном состоянии. Напряжение на выводах тиратрона используется для получения с помощью резистора R 4 и диода Зенера (стабилитрона) напряжения питания для однопереходного транзистора. Как только напряжение на выводах тиратрона становится положительным и по своему значению хотя бы немного выше напряжения диода Зенера, резистор R 4 поддерживает между точками А и В постоянное напряжение, равное напряжению Зенера.

Если напряжение на выводах тиратрона отрицательное (анод отрицателен относительно катода), диод Зенера работает как обычный диод и поддерживает потенциал точки А на уровне, почти равном потенциалу точки В . Следовательно, цепочка однопереходного транзистора теперь питается напряжением, существующим между точками А и В , которое заменяет напряжение Е со схемы (рис. 107). Конденсатор С начинает заряжаться точно в тот момент, когда напряжение на выводах тиратрона становится таким, что анод становится положительным относительно катода. Конденсатор перестает заряжаться в тот момент, когда его заряд становится достаточным, чтобы сделать однопереходный транзистор проводящим.

Если транзистор Т заперт, конденсатор заряжается быстро и возникающий на выводах резистора R 3 импульс возбудит тиратрон практически уже в начале положительного полупериода. Если же ток от источника е , поступающий на базу транзистора Т , не запирает последний, то ток транзистора разряжает конденсатор. Следовательно, конденсатор будет заряжаться медленнее, в результате чего включение однопереходного транзистора, а значит, и возбуждение тиратрона произойдут позднее. Поэтому средний ток, протекающий по тиратрону, будет очень маленький.

Н. — Все это далеко не так просто, как ты говоришь. Но тем не менее я уследил за твоими объяснениями. Однако в этой схеме, как и во всех предыдущих, одно обстоятельство меня огорчает: практически используется только один полупериод переменного напряжения, а другой неизбежно теряется.

Л. — Верно, а если это тебя огорчает, можно использовать два тиратрона, включенных в противоположных направлениях; каждый из этих тиратронов работает только один полупериод. В этом случае понадобится еще два обычных диода, их соединяют с обоими тиратронами так, чтобы токи обоих полупериодов протекали по нагрузке в одном направлении. Как ты видишь, в конечном итоге схема получилась не такой уж сложной и она превосходно может использоваться для управления двигателями очень большой мощности.

Н. — Мне очень хочется тебе верить, но остался еще один и, по-видимому, последний беспокоящий меня вопрос: приходящий по двигателю ток резко возрастает; если мы хотим его уменьшить, то уменьшаем время протекания тока по тиратрону и, следовательно, по обмотке двигателя. Не следует ли нам приготовиться к перенапряжению, порождаемому явлением самоиндукции, а затем к реакции двигателя, которому явно не понравятся такие резкие скачки?
