Н. — Так, значит, всегда пользуются излучателем такого типа, что ты изобразил на рис. 109?

Л. — Нет, особенно в тех местах, когда нужно получить ультразвуковой пучок большей мощности, приходится пользоваться иными способами. Для мощного генератора требуется более толстая кварцевая пластинка, а этот материал относительно редкий и дорогой. Поэтому нашли очень интересное решение, получившее название «сэндвича Ланжевена». [15] Поль Ланжевен — выдающийся французский физик. ( Прим. ред .) Это устройство представляет собой тонкую кварцевую пластину, зажатую между двумя пластинами из материала, в котором звук распространяется с такой же скоростью, как и в кварце. К счастью, такому требованию отвечает сталь, и мощный генератор делают из двух толстых стальных пластин, разделенных тонкой пластиной кварца. Впрочем, кварцевую пластину можно собрать из нескольких кусков при условии, что все они имеют одинаковую толщину и вырезаны одинаково относительно оси кристалла.

Н. — По совести говоря, этот сталекварцевый сэндвич не очень-то годится для завтрака!

Л. — Косвенно он служит нам и для завтрака. Дело в том, что эта система используется на кораблях для излучения ультразвуковых импульсов, предназначенных для обнаружения не только подводных лодок, но и косяков рыбы.

Н. — Теперь я хорошо понял, как получают ультразвук с помощью пьезоэлектричества. Но ты мне говорил и о другом способе, носящем не менее заковыристое название.

Л. — Ты хочешь поговорить о магнитострикции. Это относительно простое явление заключается в следующем: у некоторых магнитных материалов под воздействием электрического поля изменяется длина. Если такие материалы поместить в переменное магнитное поле, наложенное на постоянное, и если частота переменного поля соответствует резонансной частоте материала, то мы получим ультразвуковые колебания.

Н. — А зачем ты накладываешь переменное магнитное поле на постоянное?

Л. — Система в известной мере напоминает магнитные громкоговорители. Стержень сжимается как при одном, так и при обратном направлении магнитного поля, но при нулевом поле сжатие почти невозможно обнаружить. Постоянное магнитное поле создает своеобразное магнитное смещение, обеспечивающее эффективность всей системы.

Н. — А какие материалы обладают этим свойством?

Л. — Например, стальные или никелевые листы, но последнее время все чаще используют некоторые ферриты, обладающие таким свойством. Эти материалы позволяют очень экономично получать довольно мощные ультразвуковые пучки в диапазоне частот, только в редких случаях превышающих 50 кгц. Для получения ультразвука более высоких частот лучше подходит кварц.

Н. — А какую форму имеет такой кусок феррита?

Л. — Обычно ему придают форму стержня или замкнутого сердечника, чтобы облегчить циркулирование магнитного потока. Очень важно, чтобы обе конечные плоскости были ровными и строго параллельными. Благодаря этому проходящая по стержню ультразвуковая волна Правильно отражается от его плоскостей и образует колебания типа стоячей волны. Каждый раз, когда эта волна сталкивается с граничной плоскостью, часть энергии вырывается во внешнюю среду, а остальная часть отражается внутрь феррита. Благодаря этой отраженной части энергии и поддерживаются колебания типа стоячей волны.

Н. — Что происходит в ферритовом стержне, я понял. Но скажи, пожалуйста, Любознайкин, нельзя ли попытаться использовать в исполнительном элементе какие-либо иные явления, кроме ультразвука? Что, если подумать о применении света? Можно ли получить свет какими-нибудь другими способами, кроме старой доброй лампы накаливания?

Л. — О да, и целое множество! В первую очередь следует сказать об ионных лампах, в которых через газ пропускают поток ионов. Такая система неизмеримо лучше лампы накаливания способна воспроизводить быстрые изменения света. Именно такая лампа используется для передачи фотографий на расстояние по методу, который изобрел Эдуард Белин. В честь этого инженера фототелеграфию во Франции называют белинографией .

Передаваемая фотография укрепляется на равномерно вращающемся цилиндре (рис. 110), строго определенная частота вращения которого задается кварцем. Фотоэлемент Ф просматривает изображение вдоль линии пересечения плоскости, перпендикулярной оси цилиндра с его поверхностью, а точнее по спирали, выписываемой на цилиндре точкой, просматриваемой фотоэлементом, который медленно перемещается параллельно оси цилиндра.

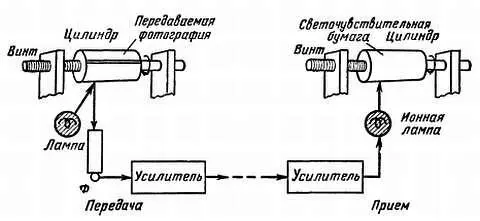

Рис. 110. При передаче документа по фототелеграфу его укрепляют на цилиндре, который вращается и одновременно медленно перемещается вдоль своей оси перед фотоэлементом; благодаря такому движению цилиндра фотоэлемент точку за точкой просматривает весь документ. На приемной стороне лампы переменной яркости свечения воспроизводят документ на светочувствительной бумаге, двигающейся перед ней точно так же, как передаваемый документ движется перед фотоэлементом.

Н. — Дорогой Любознайкин, ты совершенно напрасно объясняешь так подробно. Этот тип разложения изображения настолько напоминает обычное телевидение, что мне все очевидно.

Л. — Тем лучше. Созданный фотоэлементом сигнал передается по телефонной линии; на приемной стороне после соответствующего усиления сигнал подается в ионную лампу, которая создает более или менее яркое пятнышко света на приемном цилиндре. Этот цилиндр абсолютно идентичен цилиндру на передающем конце, но вместо фотографии на нем укреплена чистая фотобумага, из-за чего он помещен в темную камеру. Приемный цилиндр вращается с такой же частотой, что и передающий (здесь полагаются на высокую точность и стабильность кварца). С помощью соответствующего синхронизирующего сигнала движение приемного барабана происходит в фазе с движением передающего барабана. Световое пятно перемещается по линии, параллельной оси цилиндра, с такой же частотой, что и фотоэлемент на передающем конце. После завершения приема бумагу с цилиндра проявляют и получают готовую фотографию.

Н. — Но одну штуку я здесь совсем не понимаю. Некогда, рассказывая о телевидении, ты неоднократно подчеркивал, что для передачи изображения необходима гигантская полоса пропускания, измеряемая в мегагерцах. А теперь ты говоришь мне о передаче изображения по телефонной линии. Этого я понять не могу.
