Вторая книга продолжает рассказ о радиотехнике и радиоэлектронике. Читатели, познакомившиеся с первой книгой, без труда смогут повторить описанные здесь конструкции и узнать много нового. Приведено описание полезных в быту конструкции и устройств, которые можно легко изготовить самостоятельно в домашних условиях. Также описываются приставки и полезные программы для персонального компьютера, позволяющие превратить его в измерительный комплекс. Все это поможет приобрести практический опыт и знания, которые необходимы современному человеку.
Прилагаемый компакт-диск содержит справочную информацию по электронным компонентам и ресурсам Интернет, полезные программы, виртуальный музей истории развития электронной техники и многое другое.
Книга будет полезна как начинающим, так и опытным радиолюбителям.
Путеводитель в мир электроники. Книга 2 - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
E c= E· h д
где Е с — ЭДС сигнала на входе приемника, В;
Е — напряженность электрического поля в точке приема, В/м;
h д — коэффициент пропорциональности (действующая высота антенны), м.
Какую информацию несет это соотношение? Очень важную! Оказывается, действующая высота антенны зависит не только от собственно высоты ее установки, но также и от конструктивных параметров. Соответственно, установив в одной и той же точке две разные по конструкции антенны, можно получить разный уровень ЭДС на ее выходе!
Как видно из рис. 10.20, антенна представляет собой простой генератор ЭДС со своим внутренним сопротивлением Z a . Наличие этого внутреннего сопротивления, которое, в зависимости от конструкции антенны и длины волны, принимаемой ею, может быть и чисто активным, и реактивным. В этой книге мы не будем подробно рассматривать вопросы, связанные с сопротивлением антенны, скажем лишь, что данное обстоятельство вызывает необходимость согласовывать радиоприемник с антенной для более эффективного приема. Теория антенной техники утверждает, что лучше всего передавать в нагрузку (на вход радиоприемника) максимальную мощность, а для этого необходимо соблюсти условие равенства сопротивлений антенны и нагрузки.
Поговорим теперь о конструкциях антенн. Самая простая и до сих пор популярная у радиолюбителей — симметричный вибратор (диполь, вибратор Герца), изображенный на рис. 10.21.

Рис. 10.21. Симметричный вибратор (диполь)
Антенна состоит из двух проводников одинаковой длины, между которыми включена линия, соединяющая антенну с приемником, — фидер . Наиболее эффективным считается полуволновой вибратор, у которого длина плеча ( l ) выбирается равной четверти длины принимаемой волны ( λ ). Отсюда следует важный вывод: практически все антенны имеют неравномерную частотную характеристику. То есть наиболее эффективный прием будет осуществляться для волны какой-то определенной длины. Чем больше длина волны отличается от расчетной, тем хуже условия приема.
Это обстоятельство заставляет использовать разные антенны для приема волн разных длин. Однако волны с примерно близкими длинами чаще всего можно принимать на одну и ту же антенну, спроектированную на середину диапазона, — без заметного ухудшения качества приема.
Очень важный момент — поляризация волны, о которой мы говорили выше. Передающие антенны ДВ и СВ радиостанций излучают вертикально-поляризованную волну, у которой электрическая составляющая вертикальна, поэтому для ее приема дипольные антенны нужно располагать вертикально. Другой интересный и, возможно, для кого-то печальный вывод можно сделать, рассчитав реальные размеры симметричных вибраторов. Оказывается, только вибраторы УКВ-диапазона могут помещаться в городской квартире. Антенны же для приема волн КВ и уж тем более СВ и ДВ диапазонов имеют очень большие размеры. Поэтому их выносят на улицу, располагая на крыше дома, между домами, между деревьями. Радиовещатели, работающие в этих диапазонах, зная, какая антенна нужна для качественного приема, решили «не издеваться» над слушателями, а просто увеличили мощность своих передающих станций. Коротковолновики-любители не могут произвольно наращивать мощность своих станций до бесконечности, поэтому они просто вынуждены выносить на крыши своих домов тщательно изготовленные крупногабаритные антенны.
В памяти одного из авторов этой книги осталась история, свидетелем которой он был на протяжении десятка лет, совершая выезды на дачу. Напротив железнодорожной станции стоял высокий многоквартирный жилой дом. В ожидании поезда ничего не оставалось, как изучать окрестности, в том числе и заглянуть на крышу этого дома. Так вот, на крыше сначала была протянута горизонтальная проволока полуволнового диполя, потом ее сменил примерно десятиметровый куб на мачте, позже вместо куба появилась плоская решетка. Скорее всего, коротковолновик-любитель, живший в доме, по мере возрастания знаний и возможностей повышал эффективность своей аппаратуры.
Действующая высота полуволнового вибратора рассчитывается по формуле:
h d= λ/ π
Внутреннее сопротивление ( Z a ) этого вида антенны составляет 73 Ом. Оно несет чисто активный характер и согласуется со стандартным входным сопротивлением 75 Ом. Диаграмма направленности этой антенны — слабо выраженная. Она имеет вид «восьмерки» и показана на рис. 10.22.

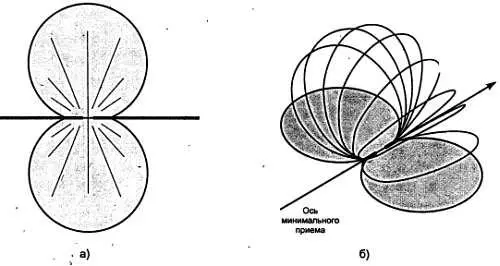

Рис. 10.22. Диаграмма направленности симметричного вибратора:
а— на горизонтальной плоскости; б— в объеме на поверхности Земли
Другая — тоже часто встречающаяся разновидность антенны — несимметричный вибратор , рис. 10.23. Рисунок дает общее представление, так сказать, идею антенны.

Рис. 10.23. Несимметричный вибратор
Основные электрические характеристики несимметричного вибратора в значительной степени зависят от конкретной конструкции. О некоторых из них мы поговорим чуть позже, а сейчас обсудим новый термин, появившийся в нашем рассказе, — заземление .
Для появления в цепи электрического тока, необходимо, чтобы цепь замкнулась. В симметричном вибраторе она замыкается электромагнитной волной между плечами антенны. А вот в несимметричном вибраторе мы имеем только одно плечо. Где же другое? А другим плечом может с успехом служить… поверхность Земли!
Мы уже знаем, что земная поверхность имеет свойство проводить электрический ток, так как в ее составе есть ионы солей, металлы, вода. Конечно, электропроводность почвы намного хуже электропроводности металлов, но ее вполне достаточно для организации второго плеча антенны, предназначенной для приема радиовещательных станций. Почти даром нам удастся вдвое сократить длину диполя!
Если читатель живет в загородном доме, ему не составит большого труда изготовить хорошее заземление. Делается это очень просто: берется ненужное металлическое изделие с большой площадью поверхности, например корыто. К изделию прикручивается болтом или припаивается проводник (например, экранная оплетка от отслужившего свой срок телевизионного кабеля). Затем изделие закапывается на глубину примерно 1 м. Перед тем как закопать корыто, лучше посыпать его поваренной солью и древесным углем (из печки) для улучшения электропроводности (рис. 10.24, а ).
