Книга Патрика Гёлля «Как превратить персональный компьютер в измерительный комплекс» позволяет создать на базе IBM PC-совместимого персонального компьютера систему сбора и обработки информации о различных физических процессах. Тем самым ПК превращается в мощный измерительный прибор. Область применения виртуального измерительного комплекса шире, чем у обычного измерительного прибора, поскольку виртуальный комплекс можно перепрограммировать и оптимизировать для конкретных задач.
В книге рассказывается о создании системы сбора и обработки данных, состоящей из датчиков физических величин (тока, давления, температуры и т. д.), интерфейсного устройства (как правило, аналого-цифрового преобразователя) и программных средств, позволяющих обрабатывать и интерпретировать собранную информацию. Схемы и рекомендации, приведенные в книге, позволяют собрать все рассмотренные устройства самостоятельно. Программное обеспечение и драйверы устройств, находящиеся на сервере www.dmk.ru, позволяют сразу перейти к разработке информационной системы, даже если у вас нет практических навыков в области радиоэлектроники. Современные технические и программные решения, предлагаемые автором книги, надежны и проверены на практике. Они, без сомнения, будут полезны всем, кто разрабатывает дешевые и экономичные системы сбора и обработки информации.
Книга предназначена для специалистов в различных областях (радиоэлектроника, акустика, геофизика, термодинамика и т. д.) и радиолюбителей, а также для преподавателей физики и информатики школ и высших учебных заведений.
Как превратить персональный компьютер в измерительный комплекс - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:
Рис. 6.21. Схема питания устройства от гальванической батареи

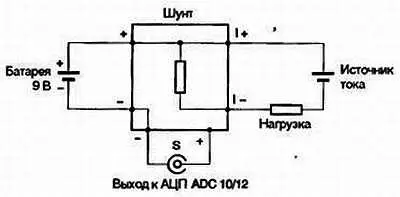

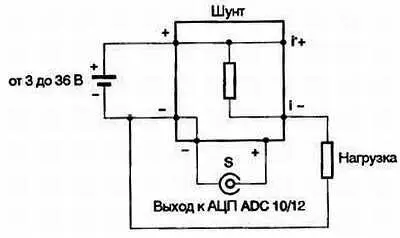

6.22. Схема питания устройства от измеряемой цепи
Как и все устройства, описанные в этой главе, датчик тока собран на печатной плате, близкой по размерам к гальванической батарее 9 В, от которой осуществляется его питание. После изготовления платы в соответствии с рис. 6.23 на нее надо установить элементы в соответствии с монтажной схемой (рис. 6.24).
Рис. 6.23. Топологическая схема печатной платы датчика тока

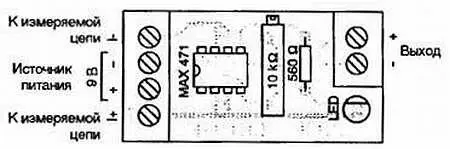

Рис. 6.24. Монтажная схема датчика тока

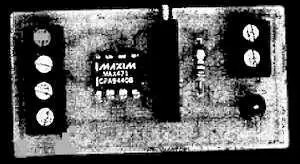

Внешний вид устройства показан на рис. 6.25.
Рис. 6.25. Внешний вид датчика тока
Две соединительные колодки, установленные на плате, позволяют подключить измерительную цепь и источник питания с одной стороны, а с другой стороны снять выходное напряжение. К последним клеммам двумя проводами с соблюдением полярности подключается аналого-цифровой преобразователь.
Калибровка устройства осуществляется подстроечным резистором R2 с использованием, например, источника стабильного образцового тока величиной 3 А. Можно установить и другие диапазоны измеряемой силы тока при диапазоне выходного напряжения от 0 до 5 В. Для этого необходимо изменить коэффициент преобразования, т. е. сделать его отличным от единицы (1 В/А). Новое установленное значение следует запомнить и ввести в качестве параметра в программную часть виртуального измерительного прибора.
Приложения
Ниже приводятся сведения о файлах, которые являются дополнением к этой книге. Найти их вы можете по адресу http://www.dmk.ru.
Даны также координаты фирм-поставщиков и торговых предприятий, к которым читатели могут обратиться по интересующим вопросам.
ФАЙЛЫ, НАХОДЯЩИЕСЯ НА СЕРВЕРЕ
К программному обеспечению, дополняющему книгу, относятся следующие файлы и директории:
Файлы, находящиеся в корневой директории, позволяют установить демонстрационные версии программ, обычно поставляемых с АЦП ADC 10 и ADC 12 компании PICO Technology .
Для установки версии DOS надо запустить программу INSTALL.EXE, а для версии WINDOWS — программу WINSTALLEXE из меню «Выполнить…». Процедура установки позволяет выбрать язык, на котором должны работать программы.
Демонстрационные версии позволяют смоделировать большинство предлагаемых режимов, но только для сигналов, имитируемых самими программами. Аналого-цифровой преобразователь, подключенный к ПК, будет в этом случае проигнорирован.
Директория BASIC включает все программы и драйверы, листинга которых приведены в книге, за исключением тех, которые написаны на языке TurboPASCAL. Последние находятся в директории PASCAL (исходные тексты) и EXE (исполняемые модули).
Наконец, в директории РСВ содержатся топологические схемы всех печатных плат, рассмотренных в этой книге, в виде файлов с расширением РСВ, сгенерированных пакетом BOARDMAKER.
ПОЛЕЗНЫЕ АДРЕСА
Здесь приведены координаты фирм-поставщиков и торговых предприятий, упоминаемых в книге, к которым читатели могут обратиться для приобретения комплектующих, программ, компонентов, а также получить всю необходимую дополнительную информацию по интересующим вопросам.
• Autex (095) 3347741, (095) 3348729, info@autex.ru
• Чип и Дин (095) 2819917, (095) 2813368, chipdip@aha.ru

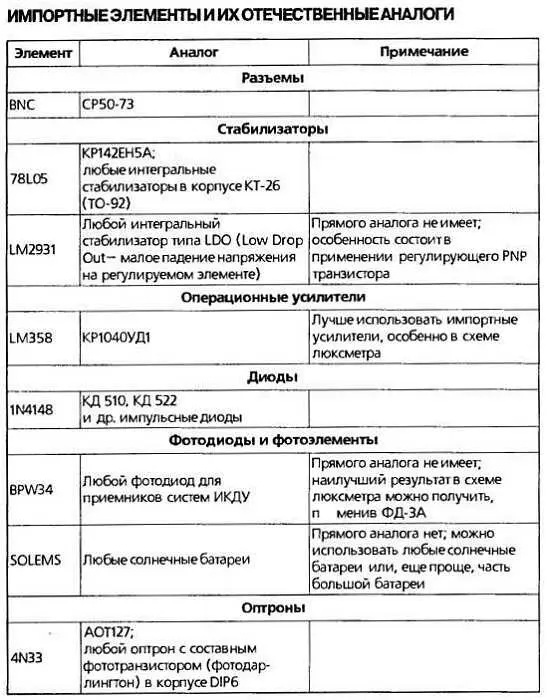

Примечание.Можно применять любые подходящие по размерам резисторы. Особое внимание следует обратить на входные блоки и каскады описанных устройств. В них необходимо использовать только металлопленочные резисторы, например, типов МЛТ, ОМЛТ, а также из группы С2 (например, С2-21 или С2-23). В остальных случаях допустимо применять любые подходящие конденсаторы.
* * *
Примечания
1
В иностранной литературе часто встречается обозначение точности в единицах ppm (частей на миллион), что соответствует множителю 10 -6.
