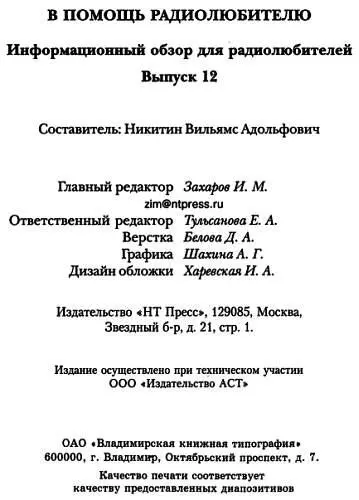

Вильямс Никитин - В помощь радиолюбителю. Выпуск 12

Проверка транзисторов

Эквивалентная схема биполярного транзистора представляет собой два диода, включенных навстречу один другому. Для р-n-р -транзисторов эти эквивалентные диоды соединены катодами, а для n-р-n -транзисторов — анодами. Таким образом, проверка транзисторов омметром сводится к проверке обоих р-n -переходов транзистора: коллектор-база и эмиттер-база. Для проверки прямого сопротивления переходов р-n-р -транзисторов минусовой вывод омметра подключается к базе, а плюсовой — поочередно к коллектору и эмиттеру. Для проверки обратного сопротивления переходов к базе подключается плюсовой вывод омметра. При проверке n-р-n -транзисторов подключение производится наоборот: прямое сопротивление измеряется при соединении с базой плюсового вывода омметра, а обратное сопротивление — при соединении с базой минусового вывода. При пробое перехода его прямое и обратное сопротивления оказываются равными нулю. При обрыве перехода его прямое сопротивление бесконечно велико. У исправных маломощных транзисторов обратные сопротивления переходов' во много раз больше их прямых сопротивлений. У мощных транзисторов это отношение не так велико, тем не менее омметр позволяет их различить.

Из эквивалентной схемы биполярного транзистора вытекает, что с помощью омметра можно определить тип проводимости транзистора и назначение его выводов (цоколевку). Сначала определяют тип проводимости и находят вывод базы транзистора. Для этого один вывод омметра подключают к одному выводу транзистора, а другим выводом омметра касаются поочередно двух других выводов транзистора. Затем первый вывод омметра подключают к другому выводу транзистора, а другим выводом омметра касаются свободных выводов транзистора. Затем первый вывод омметра подключают к третьему выводу транзистора, а другим выводом касаются остальных. После этого меняют местами выводы омметра и повторяют указанные измерения. Полезно все эти 12 измерений пронумеровать и записать результаты. Нужно найти такой вариант подключения омметра, при котором подключение второго вывода омметра к каждому из двух выводов транзистора соответствует небольшому сопротивлению (оба перехода открыты). Тогда вывод транзистора, к которому был подключен первый вывод омметра, являлся выводом базы. Если первый вывод омметра является плюсовым, значит, транзистор относится к n-р-n -проводимости, если — минусовым, значит, к р-n-р -проводимости. Теперь нужно определить, какой из двух оставшихся выводов транзистора является выводом коллектора. Для этого омметр произвольно подключается к этим двум выводам транзистора, а уже найденный вывод базы соединяется с плюсовым выводом омметра при n-р-n -транзисторе или с минусовым выводом омметра при р-n-р -транзисторе и отмечается измеренное омметром сопротивление. Затем выводы омметра меняются местами, а база остается подключенной к тому же выводу омметра, что и ранее, и вновь отмечается измеренное сопротивление. В том случае, когда сопротивление оказалось меньшим, база была соединена с коллектором транзистора.

Полевые транзисторы проверять омметром не рекомендуется.

Проверка микросхем

С помощью омметра можно производить проверку тех микросхем, которые представляют собой наборы диодов или биполярных транзисторов. Таковы, например, диодные сборки и матрицы КДС111, КД906 и микросхемы К159НТ, К198НТ и др. Проверка диода или транзистора производится по уже описанной методике. Если неизвестно назначение выводов сборки или микросхемы, оно также может быть определено, хотя из-за наличия нескольких транзисторов в одном корпусе приходится проводить более громоздкие измерения. При этом нужно установить систему подключения омметра к выводам, чтобы выполнить все возможные комбинации.

1. Жердев А. Мини-тестер // Радиолюбитель. — 1998. - № 8.,- С. 35; № 9. — С. 36–37.

2. Серебров Н. Омметр с линейной шкалой // Радио. — 1999. - № 5. — С. 52; 2000. - № 6. — С. 50.

3. Устименко С. Измеритель индуктивности с линейной шкалой // Радиолюбитель. — 1995. - № 4. — С. 23–24.

4. Соловьев О. Измеритель емкости на ИМС // Радио. — 1990.-№ 5. -С. 64.

5. Нечаев И. Генератор 34 // Радио. — 1994. - № 4. — С. 28–29; 1996.-№ 8.-С. 61.

6. Шушурин В. Простой RC-генератор // Радио. — 1972. - № 5. — С. 63.

7. Гончар Г. «Электрический стул» для носа // Радиолюбитель. — 1999. - № 7. — С. 20.

8. Стахов Е. Устройство для лечения магнитным полем // Радиолюбитель. — 1996. - № 7. — С. 15.

9. Шустов М. «Антимигреневый» генератор // Радиолюбитель. — 1992. - № 11. — С. 20–21.

10. Коваль А. Помощник для слепых // Радиолюбитель. — 1991. - № 6. — С. 3.

11. Иванов Б. Горный воздух в комнате // Электроника в самоделках. — ДОСААФ. - 1975. — С. 171–178.

12. Карелин С. Сторожевое устройство с магнитным ключом // Радио. — 1994. - № 2. — С. 33–34; 2000. - № 2. — С. 46.

13. Шустов М. Сирены личной охраны // Радиолюбитель. — 1995.- № 3. — С. 18–19.

14. Детектор вибраций // Радио. — 1995. - № 8. — С. 62.

15. Герасев Е. Охранное устройство с «магнитным ключом» // Радио. — 1994. - № 12. — С. 40.

16. Васильев В. Электронная «приманка» для рыб // Зарубежные радиолюбительские конструкции. — Энергия. — 1977. — С. 94–95.

17. Семенов И. Береговой лот // Радиолюбитель. -1999. - № 11.-С. 30.

18. Нечаев И. Автомат кормит аквариумных рыб // Радио. — 1993. - № 5. — С. 33–34.

19. Виноградов Ю. Электромеханический «рыболов» // Радио. — 1994. - № 3. — С. 33–34, С. 1 обложки.

20. Термометр с полупроводниковым датчиком // Радио. — 1992. - № 4. — С. 59; 1994. - № 4. — С. 47.

21. Власов Ю. Электронный термометр // Радио. — 1994. - № 12.-С. 39.

22. Шелестов И. Быстродействующий измеритель температуры // Радио. — 1994. - № 4. — С. 33.

23. Алексиев Д. Медицинский термометр // Радио. — 1981. — № 9. — С. 68.

24. Александров И. Звонковая кнопка управляет освещением // Радио. — 1990. - № 4. — С. 82; 1991 — № 1. — С. 76.

25. Нечаев И. Регулятор яркости светильника с плавным включением // Радио. — 1995. - № 11. — С. 33.

26. Нечаев И. Сенсорный выключатель светильника // Радио. — 1993. - № 6. — С. 30–31.

27. Бжевский Л. Светорегулятор с выдержкой времени // Радио. — 1989. - № 10. — С. 76; 1997. - № 2. — С. 52.

* * *
