SA3 — Переключатель, которым устанавливается временной интервал, в течение которого осуществляется счет числа поклевок.

Элементы 2И-НЕ DD1.1 и DD1.2 образуют одновибратор, назначение которого состоит в устранении дребезга контактов SF1. При первой поклевке сигнал датчика SF1 активизирует счетчик DD3, положительный перепад с его вывода 3 через диод VD1 запускает генератор импульсов, собранный на элементах DD2.2 и DD2.3. Импульсы с частотой повторения около 1 Гц поступают на счетчик DD4, и в зависимости от положения переключателя SA3 через 2, 4 или 8 с сигнал поступает на вход 13 элемента DD2.1, а с выхода 11 DD1.3 — нa входы R счетчиков DD3 и DD4, возвращая их в нулевое состояние. Таким образом, если за время указанного промежутка не поступили следующие сигналы поклевок, первый сигнал считается ошибочным, и схема возвращается в исходное состояние.

Кроме того, при первом сигнале поклевки с вывода 3 DD3 перепадом напряжения запускается генератор звуковой частоты, собранный на элементах DD2.4 и DD1.4. Звуковой сигнал усиливается транзисторами VT3, VT4 и воспроизводится динамической головкой НА1, извещая рыбака о начале поклевки.

Если за первым сигналом поступают следующие, микросхема DD3 их считает, и, когда их число соответствует установке переключателя SA2, сигнал через R5 поступает на выходной усилитель, собранный на транзисторах VT1, VT2, которыми включается электродвигатель M1. В результате происходит подсечка, а размыкание контактов SF2 приводит к обнулению счетчиков DD3 и DD4.

Термочувствительным элементом в этой конструкции является эмиттерный переход кремниевого транзистора, падение напряжения на котором при стабильном токе пропорционально температуре перехода и составляет около 2,5 мВ на каждый градус Цельсия. Термометр рассчитан на измерение температуры от 0 до +100 °C.

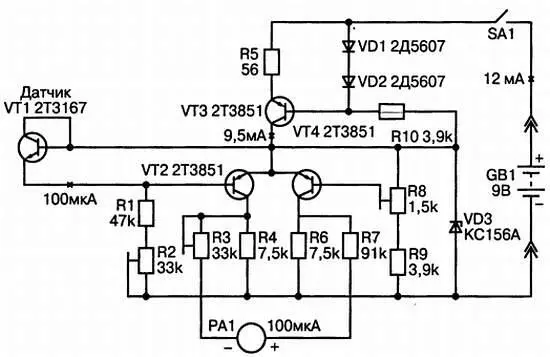

Принципиальная схема термометра приведена на рис. 31.

Рис. 31. Принципиальная схема термометра с транзисторным датчиком

На транзисторе VT3 и диодах VD1, VD2 собран генератор тока, благодаря которому термометр сохраняет точность измерений при снижении напряжения батареи с 9 до 6,5 В. Датчик температуры выполнен на транзисторе VT1, через который резистором R2 устанавливается стабильный ток, равный 100 мкА.

Термодатчик и резисторы R1, R2, R8 и R9 образуют мост, в одну диагональ которого (коллектор VT3 — минус батареи) включено питание, а в другую — базы транзисторов (VT2-VT4). Эти транзисторы и резисторы R4, R6 также образуют мост, в диагональ которого включен стрелочный прибор РА1 с добавочными резисторами R3, R7. Помимо использования генератора тока, питание мостовой схемы стабилизировано стабилитроном VD3.

В связи с линейной зависимостью падения напряжения на эмиттерном переходе транзистора VT1 от температуры, градуировку термометра достаточно выполнить всего в двух точках, для чего нет необходимости в эталонном термометре. Этими точками являются температура таяния снега и температура кипения воды. Погружая датчик в воду со снегом, переменным резистором R8 устанавливают стрелку прибора на нулевое деление шкалы. Затем, погружая датчик в кипящую воду, переменным резистором R3 устанавливают стрелку на максимальное деление шкалы. При использовании микроамперметра с полным отклонением стрелки, равным 100 мкА, его шкала без переделки будет показывать температуру датчика в градусах Цельсия.

В качестве транзистора VT1 можно использовать КТ342В, а остальных — КТ349Б. В качестве диодов VD1, VD2 — КД521.

Датчик должен иметь герметичную конструкцию.

Термометром можно также измерять отрицательные температуры до -25 °C. Для этого достаточно сдвинуть нуль температуры вправо, например на двадцатое деление шкалы. Но при этом потребуются либо нанесение новой шкалы, либо таблица соответствия делений шкалы температуре.

Власов Ю. [21]

В этой конструкции термочувствительным элементом является кремниевый диод, включенный в прямом направлении. Он выполнен в виде зонда, который можно вводить в труднодоступные точки аппаратуры для контроля температурного режима.

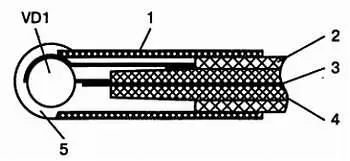

Конструкция зонда показана на рис. 32.

Рис. 32. Конструкция температурного зонда

Здесь:

1 — фторопластовая трубка длиной 8 мм;

2 — наружная оболочка коаксиального кабеля РК75-1-22;

3 — центральная жила кабеля;

4 — оплетка кабеля;

5 — эпоксидная смола.

Другой конец кабеля подключают к прибору с помощью стандартного соединителя (разъема). Термометр рассчитан на измерение температуры в пределах от 0 до +100 °C.

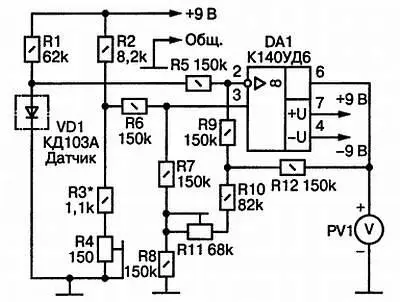

Принципиальная схема термометра показана на рис. 33.

Рис. 33. Принципиальная схема электронного термометра

Датчик и резисторы R1-R4 образуют мост постоянного тока, в одну из диагоналей которого подается питание напряжением 9 В, а во вторую диагональ включен вольтметр на операционном усилителе DA1. При указанных на схеме сопротивлениях резисторов полное отклонение стрелки измерительного прибора PV1 соответствует напряжению 1 В.

Если используется микроамперметр на 100 мкА, последовательно с ним нужно включить добавочный резистор, сопротивление которого вместе с собственным сопротивлением рамки прибора должно быть равно 10 кОм.

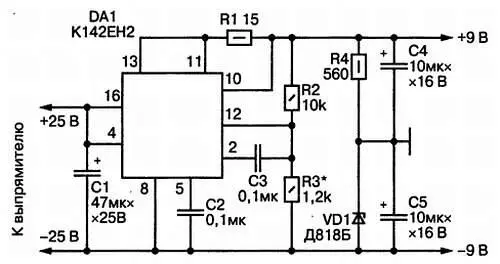

Для получения двуполярного питания операционного усилителя используется блок питания, принципиальная схема которого показана на рис. 34.

Рис. 34. Принципиальная схема блока питания электронного термометра

Для работы этого блока питания необходим любой униполярный выпрямитель с выходным напряжением 25 В, которое подается на интегральный стабилизатор напряжения 18 В. Далее оно делится, и с помощью стабилитрона VD1 формируется средняя точка.

Постоянные резисторы измерительного моста R1-R3 для высокой стабильности должны быть, например, типа С2-29В.

Шелестов И. [22]

В этом приборе термочувствительным элементом является терморезистор типа СТЗ-19, который имеет малую массу и благодаря этому малоинерционен. Термометр предназначен для измерения температуры работающей микросхемы, транзистора или другого элемента для предупреждения выхода аппаратуры из строя.
