Рассмотрим это на примере, воспользовавшись упрощенной схемой усилителя на транзисторе (рис. 4.3, а ). Переход база-эмиттер смещен в проводящем направлении, для этого между базой и эмиттером имеется напряжение смещения около 0,5–1,0 В. Переход коллектор — база смещен в обратном направлении, для этого между коллектором и базой существует напряжение смещения около 10–20 В (обычно 12 В). Между базой и эмиттером находится источник управляющего сигнала, например синусоидального, напряжением около нескольких десятков милливольт.

Напряжение между базой и эмиттером изменяется в соответствии с изменениями мгновенного управляющего напряжения и в каждый момент равно сумме постоянного напряжения от источника смещения и мгновенного значения управляющего напряжения (рис. 4.3, б ). Для одного полупериода управляющего напряжений получен рост напряжения, смещающего базу в проводящем направлении, и увеличение тока базы, для другого — наоборот. Увеличение проводимости в переходе база — эмиттер вызывает рост тока через транзистор (от эмиттера до коллектора). Ток коллектора составляет обычно несколько миллиампер и при изменениях тока базы в интервале нескольких десятков микроампер изменяется на несколько миллиампер. Пои сопротивлении нагрузки в цепи коллектора, равном нескольким килоомам, диапазон мгновенных изменений падения напряжения на этой нагрузке составит несколько вольт.

В этом случае коэффициент усиления по напряжению, определенный как отношение изменения напряжения на сопротивлении нагрузки (несколько вольт) к изменению напряжения в цепи базы (несколько десятков вольт), составит несколько десятков.

Коэффициент усиления по току, определяемый отношением изменений (приращений) токов, т. е. несколько миллиампер для тока коллектора и несколько десятков микроампер для тока базы, составит примерно 100. Следовательно, коэффициент усиления по мощности, равный произведению коэффициента усиления по току на коэффициент усиления по напряжению, будет равен нескольким тысячам.

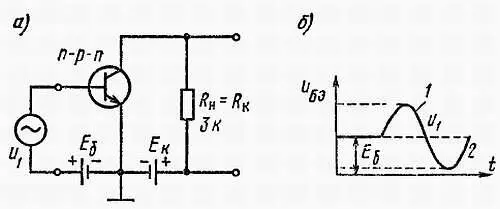

Рис. 4.3. Упрощенная схема транзисторного усилителя ( а) и изменение мгновенного напряжения на его входе ( б):

1— наибольшая проводимость перехода (максимальные токи базы, эмиттера, коллектора); 2— наименьшая проводимость перехода (минимальные токи базы, эмиттера, коллектора)

В типичной транзисторной схеме одновременно имеются как постоянный, так и переменный ток. Часто приходится помимо постоянного тока определять и обозначать переменный (мгновенное, максимальное, действующее, среднее значение) либо их полные значения, являющиеся результатом суммирования постоянного и переменного токов (полное среднее, полное максимальное). Это осложняет вопрос обозначений и может приводить к недоразумениям. Поэтому во многих странах, в том числе и в ПНР, принята единая система обозначений.

Для обозначения токов и напряжений в транзисторных схемах используются буквы i, I, а также u, Uс соответствующими индексами. В общем случае малые буквы относятся к мгновенным значениям, а большие используются для обозначения величин, определенных индексом, а также для обозначения постоянного тока.

Буквы в индексе определяют электрод транзистора ( К, к— коллектор; Э, э— эмиттер; Б, б— база), а также среднее значение ( СР, ср) — либо максимальное ( m, max). Малые буквы в индексе относятся только к самой переменной составляющем, а большие — к постоянному току и к полным значениям.

Подробнее «расшифровка» системы буквенных обозначений для токов приведена на рис. 4.4. Для напряжений часто используется дополнительная буква в индексе, обозначающая электрод, относительно которого определяется напряжение, например u бэ, U бк, U кэ max и т. д.

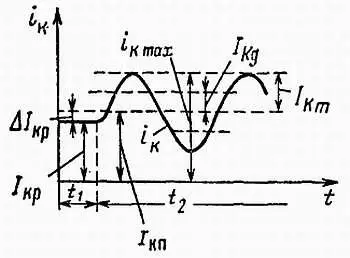

Рис. 4.4. Обозначения токов в биполярных транзисторных схемах:

tк— мгновенное значение тока коллектора; IКр— ток коллектора в рабочей точке; IКmax— максимальное значение коллекторного тока; IКд— действующее значение; IКm— амплитудное значение тока; ΔIКр— приращение постоянной, составляющей при наличии переменного сигнала; t1— время, в течение которого отсутствует переменный сигнал; t2— на входе действует переменный сигнал

Транзистор может работать как усилитель в трех основных схемах включения (рис. 4.5): схеме с общей базой (ОБ), с общим эмиттером (ОЭ) или общим коллектором (ОК). Каждая из этих схем обладает свойствами, с точки зрения усиления входного и выходного сопротивлений. Чаще всего используют схему ОЭ.

Рис. 4.5. Схемы включения транзистора:

а— схема с общей базой; б— схема с общим эмиттером; в— схема с общим коллектором

Транзистор является активным (нелинейным) элементом, параметры которого зависят от токов, напряжений (т. е. от рабочей точки и уровня сигнала), температуры и частоты. При работе с малыми сигналами транзистор приближенно можно считать линейным элементом.

Зависимость параметров транзистора от условий работы создает значительные трудности при проектировании и рассмотрении транзисторных схем. Часто возникает необходимость представления транзистора в виде упрощенной эквивалентной схемы (модели). Это трудная задача, так как эквивалентная схема транзистора зависит не только от условий работы, но и от технологии изготовления данного транзистора (материала и размеров).

Существует много приближенных эквивалентных схем, каждая из которых имеет ограниченный диапазон применений. Транзистор можно представить в виде соединения двух диодов: одного — смещенного в проводящем направлении (эмиттер — база), другого — в обратном (коллектор — база). Такие схемы называются физическими эквивалентными схемами или физическими моделями транзистора , так как они дают наглядное представление о физическом смысле отдельных элементов схемы. Эквивалентные схемы этого типа зависят также от схемы включения транзистора. Они различны для схем ОБ, ОЭ, ОК.
