Широкополосные резистивные усилители характеризуются такой амплитудной характеристикой в некотором диапазоне частот, которого из-за коэффициента усиления усилителя в ряде применений может оказаться недостаточно. Поэтому имеется необходимость в увеличении площади усиления путем расширения его полосы. Этот метод основан на компенсации падения коэффициента усиления в диапазоне высоких и низких частот с помощью соответственно включенных пассивных цепей. Благодаря этим цепям сопротивление нагрузки усилителя в диапазоне частот, в котором происходит уменьшение усиления, увеличивается, в связи с чем происходит выравнивание усиления.

Схемы компенсации усилителя в диапазоне высоких частот делятся на двух- и четырехполюсниковые схемы компенсации в зависимости от того, являются ли межкаскадные компенсирующие цепочки двух- или четырехполюсниковыми.

Простейшая схема двухполюсниковой компенсации с помощью параллельной индуктивности показана на рис. 7.12.

Рис. 7.(2. Ламповый ( а) и транзисторный ( б) усилители с двухполюсниковой компенсацией параллельной индуктивностью

Индуктивность подобрана таким образом, что вместе с полной выходной емкостью каскада образует параллельный резонансный контур на частоте, при которой амплитудная характеристика начинает заметно спадать.

В зависимости от добротности резонансного контура получают плоскую или возрастающую (приподнятую) в определенном диапазоне частот амплитудную характеристику. На рис. 7.13 представлено семейство характеристик усилителя со схемой двухполюсниковой компенсации для разных значений добротности Q.

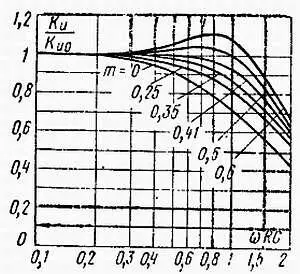

Рис. 7.13. Амплитудные характеристики усилителя с компенсаций параллельной индуктивностью

Можно показать, что максимально плоская амплитудная характеристика получается при Q = 0,414. Произведение коэффициента усиления на ширину полосы пропускания составляет при этом 1,73 значения аналогичного произведения для усилителя без компенсации. Это означает, что при заданном усилении компенсация позволяет на 73 % увеличить ширину полосы пропускания усилителя. Теоретический предел возможности расширения полосы с помощью более сложных схем двухполюсниковой компенсации равно 2. Bpeменные характеристики усилителя с двухполюсниковой компенсацией демонстрируют меньшее время нарастания но начиная с Q= 0,25, появляются выбросы (колебания), возрастающие с увеличением добротности.

Четырехполюсниковая компенсация состоит во включении между выходом данного усилительного каскада и входом последующего соответствующим образом рассчитанного корректирующего четырехполюсника. В схемах этого типа корректирующий четырехполюсник отделяет выходную емкость данного каскада от входной емкости последующего, благодаря чему площадь усиления может быть больше, чем в усилителях с двухполюсниковой коррекцией, поскольку компенсация касается меньших емкостей. Теоретический предел роста произведения GB для четырехполюсниковон компенсации по сравнению с произведением GB усилителя без компенсации составляет 4.

К недостаткам четырехполюсниковой компенсации относятся зависимость частотных и временных характеристик от соотношения входной и выходной емкостей усилителя, а также худшие импульсные свойства в результате того, что предельный фазовый сдвиг больше, чем в усилителях с двухполюсниковой компенсацией.

На рис. 7.14 представлена простейшая схема четырехполюсниковой компенсации с помощью последовательной индуктивности.

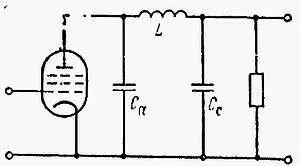

Рис. 7.14. Четырехполюсниковый элемент компенсации усилителя

Индуктивность разделяет емкости С аи С с, в результате чего образуется фильтр нижних частот, корректирующий характеристику. Ламповый вариант схемы приведен сознательно, поскольку в транзисторных схемах выходная емкость намного меньше входной и разделение емкостей согласующим четырехполюсником на практике не дает преимуществ. В ламповых схемах четырехполюсниковая компенсация является эффективной, поскольку С аи С с— обычно одного порядка ( С а ~= 1/2· С с).

Например, если отношение емкости С ск полной С а+ С ссоставляет 0,75, добротность Q = 0,67, то увеличение произведения GB составляет 2, время нарастания τ н= 1,1· R·( С а+ С с), а амплитуда первого выброса l ~= 8,1 %.

Амплитудная характеристика в диапазоне низких частот может быть расширена путем включения последовательно с нагрузкой резистора R xи конденсатора C х(рис. 7.15).

Рис. 7.15. Схема компенсации в диапазоне низких частот

В диапазоне средних и высоких частот реактивное сопротивление конденсатора С хнастолько мало, что практически замыкает резистор R xна этих частотах и приводит к тому, что эффективное сопротивление нагрузки равно R 1.

В диапазоне низких частот шунтирующим влиянием емкости С х можно пренебречь. В этом случае эффективное сопротивление увеличивается до R 1 + R x. Увеличение сопротивления нагрузки вызывает увеличение усиления каскада и, следовательно, при соответственно подобранных R xи С хкомпенсацию падения усиления, вызванного влиянием делителя, состоящего из конденсатора связи и входного сопротивления R вх.

Временная характеристика скомпенсированного усилителя в диапазоне низких частот имеет меньший спад, чем временная характеристика некомпенсированного усилителя.

Усилителем постоянного тока называется усилитель, предназначенный для усиления медленно изменяющихся колебаний с постоянной составляющей. Амплитудная характеристика такого усилителя в диапазоне низких частот охватывает также «частоту» f= 0 Гц. Ограничение амплитудной характеристики в диапазоне высоких частот происходит по тем же причинам, что и в усилителе с емкостной связью.
