В трансформаторе, используемом в усилителе звуковых частот, индуктивность часто превышает 100 Гн. В диапазоне высоких частот верхняя граничная частота ограничивается индуктивностями рассеяния, которые должны быть как можно меньше. Они образуют последовательный резонансный контур, который при благоприятных условиях (высокая добротность Qтрансформатора) может вызвать подъем амплитудной характеристики А вблизи резонансной частоты (рис. 7.21).

Рис. 7.21. Амплитудная характеристика трансформатора:

1 — плоская; 2— с выбросом вблизи резонансной частоты

Если принять во внимание требование малых габаритных размеров трансформатора, то получение широкой и плоской амплитудной характеристики является не простым делом.

Дополнительным затруднением в правильном изготовлении трансформатора является тот фактор, что через его первичную обмотку протекает постоянный ток (анода или коллектора), приводящий к насыщению сердечника. Трансформатор должен работать вдали от точки насыщения. Если насыщение сердечника возникает до появления пика усиливаемого сигнала, наложенного на постоянную составляющую, появляются нелинейные искажения. Это очень существенная проблема, особенно в усилителях больших сигналов.

Из-за высокой стоимости трансформатора и связанных с этим недостатков трансформаторная связь используется редко. Чаще всего этот вид связи применяют в выходных мощных каскадах как ламповых, так и транзисторных, в которых используется возможность согласования малого сопротивления, например, громкоговорителя с оптимальным сопротивлением нагрузки активного элемента. Громкоговоритель сознательно указан в качестве примера оконечной нагрузки усилителя, поскольку чаще всего трансформаторную связь применяют в усилителях звуковых частот. Именно в этих усилителях трансформаторы также используют в качестве симметрирующих схем для возбуждения балансных (противотактных) усилителей мощности. В промежуточных каскадах ламповых и транзисторных усилителей трансформаторную связь применяют крайне редко, так как выигрыш в усилении и согласовании не компенсирует недостатков трансформатора.

Иногда трансформаторная связь применяют в импульсных усилителях. Трансформатор с минимальными индуктивностями и емкостями рассеяния в этом случае проектируют исходя из получения оптимальных параметров без учета связанных с этим расходов.

Задачей усилителя мощности является подведение к приемнику энергии (нагрузки) определенной мощности переменного тока. Главными параметрами, определяющими энергетические свойства усилителя мощности, являются: полезная выходная мощность Р выхи максимальная выходная мощность в условиях полного возбуждения усилителя; энергетический КПД μ, определяемый как отношение полезной выходной мощности к мощности, подводимой от источника питания; уровень нелинейных искажений, характеризуемый содержанием гармоник К гвыходного сигнала при синусоидальном входном сигнале; частотная характеристика, определяемая нижней и верхней граничными частотами, а также формой характеристики внутри полосы (неравномерность усиления).

Первые три параметра взаимосвязаны и зависят прежде всего от типа лампы или транзистора, используемой схемы и режима работы усилителя.

Рассмотренные до сих пор усилительные схемы работали в классе А, т. е. рабочая точка находилась посередине рабочей характеристики. Можно сказать, что класс Ахарактеризуется постоянным протеканием анодного или коллекторного тока в такт с управляющим сигналом. Поскольку полный период синусоидального возбуждающего сигнала соответствует углу 360°, то угол отсечки анодного или коллекторного тока 2 θтакже равен 360°.

В усилителях мощности применяют и другие классы работы.

Класс АВ— рабочая точка находится в нижней части рабочей характеристики; угол отсечки удовлетворяет условию 180°< 2 θ< 360°.

Класс Врабочая точка находится на начальном участке рабочей характеристики вблизи границы отсечки тока (2 θ= 180°).

Класс Схарактеризуется углом 2 θ< 180°, однако он находит применение только в резонансных усилителях высокой частоты.

Ниже будут рассмотрены усилители мощности, которые нашли широкое применение. Усилители мощности переменного тока низкой частоты работают в полосе от нескольких десятков герц до 10–20 кГц. Приемником мощности в усилителях этого типа является громкоговоритель. Усилители мощности работают в классах А, АВи В, причем два последних класса требуют использования балансных или двухтактных схем.

На рис. 7.22 представлены схемы такого усилителя в ламповом и транзисторном вариантах. Представляется, что они идентичны усилителям напряжения, однако между ними имеются различия.

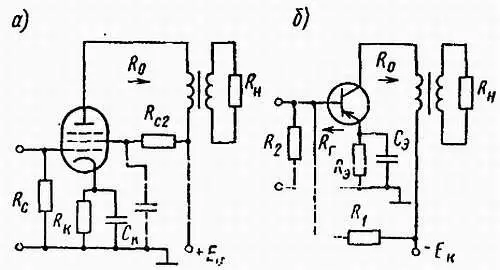

Рас. 7.22. Ламповый ( а) и транзисторный ( б) усилители мощности класса А

Принципиальное различие заключается в использовании активного элемента большей мощности. В случае лампового усилителя мощности лампа характеризуется большим анодным током, около нескольких десятков миллиампер, при большом анодном напряжении 200–300 В. Рассеиваемая на аноде мощность составляет несколько ватт, поэтому анод мощной лампы должен быть соответственно большим. Аналогично транзистор в усилителе мощности характеризуется большим, около нескольких ампер, током, протекающим через переход коллектор — база.

Однако большой ток вызывает значительный разогрев области перехода, что в случае недостаточного охлаждения транзистора приводит к выходу последнего из строя. Поэтому для мощных транзисторов необходимо применение специальных устройств для отвода тепла, т. е. радиаторов. Следующее отличие по сравнению с усилителями напряжения заключается в значительно меньшем сопротивлении катодного или эмиттерного резистора в усилителе мощности, что непосредственно вытекает из больших значений катодного и эмиттерного токов.

В представленных на рис. 7.22 схемах нагрузка усилителя через трансформатор связана с анодом или коллектором. Трансформатор согласует малое сопротивление нагрузки (около нескольких ом) с оптимальным сопротивлением нагрузки для активного элемента.
