При сохранении высокой добротности катушки частота генератора выражается формулой f 0 =1/(2π√( L· C)) и, следовательно, не зависит от расположения вывода на катушке индуктивности.

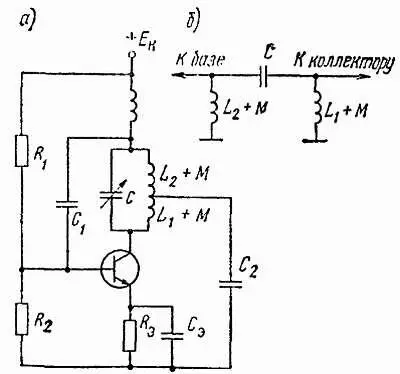

Рис. 10.4. Трехточечный генератор с индуктивной ОС:

а— электрическая схема; б— эквивалентная схема включения контура

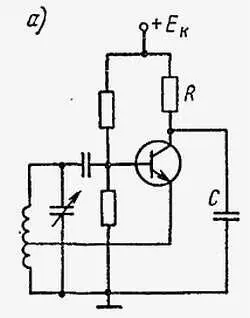

Другие варианты трехточечного генератора с индуктивной ОС показаны на рис. 10.5.

Рис. 10.5. Трехточечные схемы генераторов с индуктивной ОС:

а— с последовательным питанием и заземленным перестраиваемым конденсатором; б— с дополнительным выводом катушки; в— на полевом транзисторе; г— на электронной лампе

Схема на рис. 10.5, а также питается последовательно, однако перестраиваемый конденсатор заземлен, поэтому в отличие от предыдущей схемы нет необходимости в его полной изоляции от массы.

В схеме на рис. 10.5, б используется дополнительный отвод на катушке, чтобы препятствовать демпфирующему действию транзистора и, следовательно, получить большую добротность. Трехточечные генераторы с индуктивной ОС на полевом транзисторе и электронной лампе представлены соответственно на рис. 10.5, в, г.

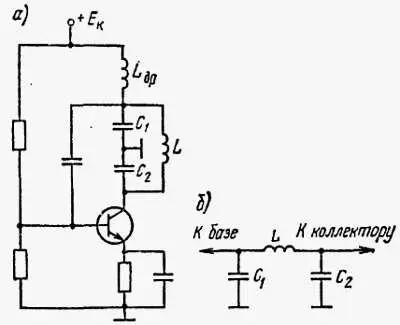

Емкостная трехточечная схема генератора (рис. 10.6, а ) несколько отличается от индуктивной. Разница заключается в том, что в емкостной трехточечной схеме в качестве делителя используется конденсатор, а не катушка индуктивности. Подобный генератор также называют генератором с разделенной емкостью. На практике разделение конденсатора сводится к использованию двух последовательно включенных конденсаторов. Из эквивалентной схемы (рис. 10.6, б ) следует, что четырехполюсник, включенный между коллекторов и базой и инвертирующий фазу выходного напряжения, состоит из индуктивности L, и конденсаторов C 1и С 2.Действующее на конденсаторе С 1напряжение подводится к базе после усиления предназначено для поддержания колебаний в схеме.

Рис 10.6. Трехточечный генератор с емкостной ОС:

а— электрическая схема; б— эквивалентная схема включения контура

Емкость конденсатора C 1обычно равна емкости конденсатора С 2. Частота колебаний зависит от индуктивности и эквивалентной емкости С экв = C 1C 2/( C 1+ С 2) согласно формуле f 0= 1/(2π√( L· С экв)).

Перестройка генератора возможна путем одновременного изменения емкости обоих конденсаторов, поскольку отношение этих емкостей должно поддерживаться постоянным. Существуют также схемы с одиночным подстроечным конденсатором.

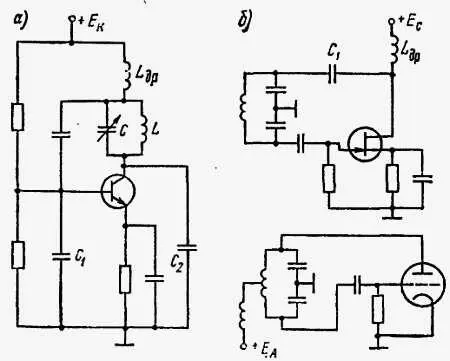

Другие варианты трехточечного генератора с емкостной ОС изображены на рис. 10.7. Схема на рис. 10.7, а содержит одиночный подстроечный конденсатор. Конденсаторы С 1и С 2обеспечивают соответствующий делитель напряжения. Схема с параллельным питанием представлена на рис 10.7, б . Конденсатор C 1в этой схеме используется учитывая механическую симметрию схемы.

Рис. 10. 7. Трехточечные схемы генераторов с емкостной ОС:

а— с одиночным перестраиваемым контуром; б— на полевом транзисторе; в— на электронной лампе

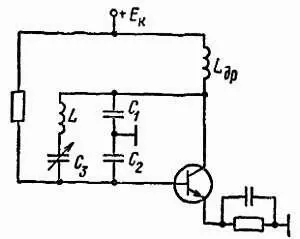

Разница между этими генераторами минимальна. Генератор Клаппа (рис. 10.8) является модификацией трехточечного генератора с емкостной ОС, заключающийся в использовании подстроечного конденсатора С 3, включенного последовательно с катушкой индуктивности контура. Конденсаторы С 1и С 2образуют емкостный делитель напряжения, как в генераторе по трехточечной емкостной схеме.

Рис. 10.8. Генератор Клаппа

Схема такого генератора показана на рис. 10.9. Он содержит два резонансных контура: один в цепи базы транзистора, другой — в цепи коллектора. Связь между контурами устанавливает результирующая емкость между коллектором и базой. Эта емкость состоит из обратной емкости транзистора и дополнительной внешней емкости. Колебание в схеме возникает в том случае, когда оба резонансных контура будут иметь сопротивление индуктивного характера. Это означает, что резонансные частоты контуров несколько выше, чем резонансная частота колебаний схемы. С учетом этого свойства схему можно свести к схеме трехточечного генератора с индуктивной связью.

Рис. 10.9. Генератор с резонансным контуром на входе и выходе

На нестабильность частоты генераторов влияют много факторов, наиважнейшими из которых являются температура, влажность, напряжение питания, недостаточная добротность контура и механические воздействия. Изменения температуры вызывают механические напряжения и деформации в катушке индуктивности и конденсаторе, которые имеют непосредственное влияние на параметры этих элементов. Аналогично влажность, влияя в основном на диэлектрическую проницаемость диэлектрика конденсатора, вызывает изменение его емкости.

Колебания напряжения питания вызывают изменения частоты, связанные с изменением параметров транзисторов, ламп и других активных элементов, а также изменение амплитуды колебаний и связанную с этим возможность появления нелинейных эффектов. Можно показать, что стабильность частоты генератора в большой мере зависит от добротности Qрезонансного контура. Если добротность контура слишком мала из-за неправильного конструирования катушки индуктивности либо уменьшилась из-за нагрузки генератора слишком малым сопротивлением, то при этом увеличивается нестабильность частоты.
