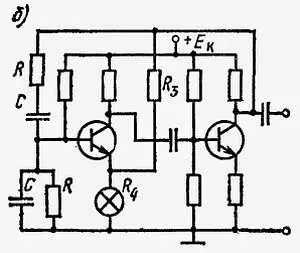

Схема генератора с мостом Вина изображена на рис. 10.17, б . Резистор R 4в мостике заменен лампой накаливания с вольфрамовой нитью. Благодаря нелинейной вольт-амперной характеристике лампы накаливания достигается автоматическая регулировка усиления и в результате — постоянная амплитуда колебаний.

Генератор с мостом Вина можно легко перестраивать с помощью сдвоенного конденсатора переменной емкости, включенного в схему вместо постоянных конденсаторов с емкостью С.

Рис. 10.17. Мост Вина ( а) и схема генератора с мостом Вина ( б)

Несинусоидальными колебаниями обычно называют колебания, форма которых отличается (сильнее или слабее) от синусоидальной. Однако в импульсной технике название «несинусондальные» относится к колебаниям, принципиальным образом отличающимся от синусоидальных, например к прямоугольным или треугольным.

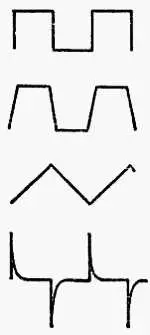

Существуют два способа получения несинусоидальных колебаний. Рассмотрим первый способ. Синусоидальное колебание сначала подвергается ограничению (иногда многократному), обычно сопровождаемому усилением. В результате получается колебание, более или менее близкое к прямоугольному, которое затем подвергают линейному формированию в дифференцирующих или интегрирующих цепях. Таким способом, повторяя некоторые процессы формирования и придавая им разную последовательность, можно получить колебания различной формы (рис. 10.18): прямоугольные, пилообразные, трапецеидальные, импульсные и т. п.

Рис. 10.18. Формы колебаний, полученные из синусоидальных колебаний с использованием линейных и нелинейных цепей

Второй способ состоит в непосредственном генерировании несинусоидальных колебаний. Общий принцип генерирования несинусоидальных колебаний, упрощенно представлен на рис. 10.19.

Рис. 10.19. Общий принцип генерирования несинусоидальных колебаний

Конденсатор Сзаряжается через сопротивление от источника постоянного напряжения при разомкнутом ключе Ки разряжается через ключ К, когда последний замыкают. Ключом может быть, например, лампа или транзистор. Размыкание ключа соответствует закрытому состоянию, замыкание — открытому. Перевод лампы или транзистора в эти состояния осуществляется с помощью импульсов, подведенных извне, либо в результате процессов, происходящих в схеме самого генератора. Полученное таким образом пилообразное колебание напряжения может быть использовано для получения других колебаний в зависимости от схемы и ее параметров. Например, в релаксационных генераторах изменение напряжения на заряженном и разряженном конденсаторе может быть использовано для получения на выходе прямоугольного колебания. Линейность изменения напряжения на конденсаторе зависит от постоянной времени цепи заряда и уровня напряжения, до которого заряжается конденсатор. В общем можно сказать, что такое изменение носит экспоненциальный характер.

Это генераторы, создающие колебание с высоким содержанием гармоник на принципе ПОС, действующей в широкой полосе частот. В генераторах синусоидальных колебаний ОС имеет избирательный характер, зависящий от резонансного контура. Чем больше добротность контура (т. е. чем уже его полоса), тем форма синусоидального колебания ближе к идеальной (содержит меньше гармоник).

Резонансная частота контура (обычно типа LC) определяет частоту колебаний синусоидального генератора. В релаксационных генераторах, работающих далеко от границы возникновения колебаний в контуре, частота определяется временем заряда и разряда конденсатора в RС-цепи. Самым простым типом релаксационного генератора является блокинг-генератор.

Блокинг-генератор «происходит» от генератора с индуктивной ОС. Сильная ПОС между входом и выходом в однокаскадной схеме осуществляется путем применения трансформатора, переворачивающего фазу на 180.

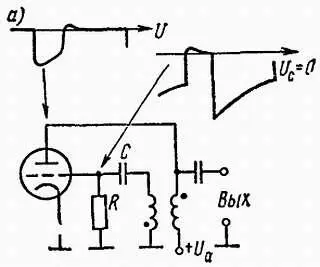

На рис. 10.20 представлена ламповая схема блокинг-генератора.

Схема работает следующим образом. После подачи напряжения питания начинает протекать анодный ток. Скачок напряжения в момент включения передается во вторичную обмотку и вызывает «возбуждение» сетки в направлении открывания. Это вызывает дальнейший рост анодного тока до того момента, пока не появится сеточный ток. После этого происходит падение анодного тока и вызванное этим падение напряжения на сетке, приводящее к запиранию лампы. Во время протекания сеточного тока происходит зарядка конденсатора С, который затем разряжается через Rдо уровня, соответствующего напряжению открывания лампы, при котором лампа снова начинает пропускать анодный ток, и процесс повторяется снова. Изменение напряжения на аноде и сетке лампы представлено на рис. 10.20, а .

Рис. 10.20. Схемы блокинг генератора на лампе ( а) и транзисторе ( б)

Транзисторная схема блокинг-генератора показана на рис. 10.20, б . Работа схемы происходит почти так же, как и в ламповом варианте. Большой ток базы вызывает зарядку конденсатора С, разряжающегося затем в период запирания транзистора до уровня, при котором транзистор начинает снова проводить. Время открытого состояния транзистора зависит главным образом от трансформатора. Время запирания — от постоянной времени RС-цепи базы. Следовательно, в данном генераторе частота повторения импульсов определяется постоянной времени RC, которую можно регулировать, например, с помощью потенциометра.

Нестабильным генератором является любой генератор, не имеющий устойчивого состояния. После каждого переброса в генераторе возникают самопроизвольно (без внешнего воздействия) такие изменения, которые вызывают новый переброс, в свою очередь вызывающий следующий переброс, и т. д. Нестабильный генератор часто называют автогенератором . Таким нестабильным генератором является рассмотренный выше блокинг-генератор. Существуют также и другие типы нестабильных генераторов.
