Время формирования фронта импульса определяет крутизну фронта (при заданном значении амплитуды), выраженную в единицах времени. Чаще всего его определяют как время, за которое мгновенное значение импульса нарастает от 10 до 90 % установившегося значения (рис. 1.26). Аналогично находят и время среза (от 90 до 10 %); время формирования фронта обычно обозначают t ф. Невозможно создать импульсы с t ф= 0, поскольку любое физическое явление, также и нарастание тока в цепи, требует определенного времени. Длительность фронта зависит от устройства, в котором импульс был сформирован, нот элементов этого устройства, Поэтому, если говорить точно, на практике могут существовать не прямоугольные, а лишь трапецеидальные импульсы. Однако название «прямоугольные» используется повсюду по отношению к импульсам с малым временем фронта и среза по сравнению с длительностью импульса.

Рис. 1.26. Определение длительности фронта и среза импульса

Определение «выброс импульса» относится к той части прямоугольного импульса, на которой наблюдается короткое, но резкое увеличение мгновенного значения и которая предшествует вершине, т. е. той части импульса, для которой мгновенное значение постоянно или почти постоянно (рис. 1.27). Во многих применениях наличие выбросов является нежелательным эффектом.

Рис. 1.27. Форма импульса с выбросом

Основным электрическим сигналом является синусоидальный, который в «чистом» (неискаженном) виде представляет собой периодическое колебание, точно соответствующее одиночной синусоиде без гармонических составляющих. Прямоугольное колебание и другие периодические колебания, как уже указывалось выше, можно представлять с помощью суммы ряда (теоретически бесконечного) периодических колебаний с разными частотами, амплитудами и фазовыми углами. График, представляющий набор амплитуд отдельных гармонических составляющих колебания, называют его спектром (рис. 1.28).

Рис. 1.28. Спектр прямоугольного периодического колебания

Спектр периодического колебания имеет дискретный линейный характер, т е. в нем присутствуют определенные гармонические составляющие, являющиеся целыми, кратными основной частоте f 1. Обычно наибольшую амплитуду А kимеют составляющие kf 1, с относительно низкими частотами, а амплитуды высших гармоник в общем относительно малы. Можно показать, что последние возрастают, когда импульсы становятся более узкими либо когда их крутизна становится большей: время фронта убывает. Для правильного воспроизведения формы импульса электронные узлы, через которые проходят импульсы, должны иметь определенную полосу пропускания. Ширина этой полосы связана с временем фронта t фследующей зависимостью: ширина полосы не менее 1/2 t ф. Если время нарастания выразим в микросекундах, то ширину полосы получим в мегагерцах.

Спектр непериодического колебания, например одиночного импульса, имеет непрерывный (сплошной) характер без точно определенных гармонических составляющих. Спектр сигнала изображения в телевидении периодичен. Но форма сигнала в каждом периоде отлична и представляет набор спектральных линий, перемещающихся вблизи состояния покоя, соответствующего простому неподвижному изображению.

Это распространение в пространстве электрической энергии в виде переменных электрического и магнитного полей. Связанная с этим излучением электромагнитная волна переносит электрическую энергию на расстояние. Скорость распространения электромагнитной волны в вакууме равна примерно 300 000 км/с. Электромагнитная волна характеризуется частотой или длиной полны.

Связь Между частотой fи длиной волны λв пространстве выражается следующим образом:

λ = с· Т= c/ f,

где с— скорость света. Если λвыразим в метрах, а f— в килогерцах, то λ= 3·10 5/ f, а если / в мегагерцах, то λ= 3·10 2/ f.

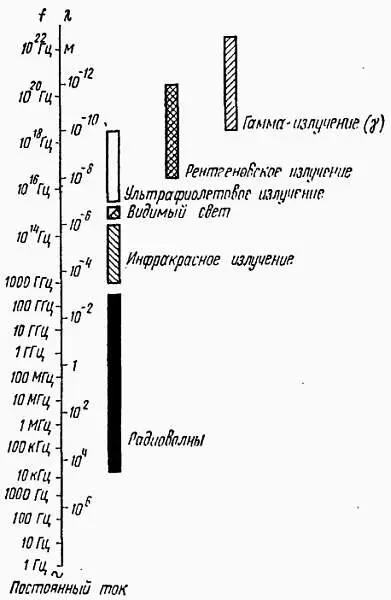

Электромагнитные волны известны и достаточно изучены в диапазоне частот практически от 0 до 10 23Гц. Спектр электромагнитных волн приведен в табл. 2.1.

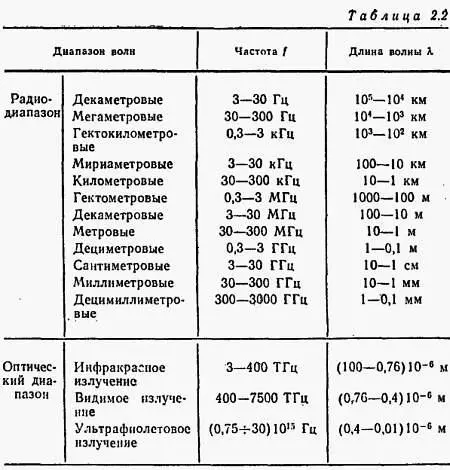

На практике для радиосвязи используются волны с частотами от 10 4до 10 11Гц, т. е. с длиной волны λот 30 км до нескольких миллиметров. Классификация электромагнитных волн, применяемых в электронике и радиоэлектронике, приведена в табл. 2.2 [3] Старая классификация по длине волны здесь не приводится. — Прим. ред. .

Свойства электромагнитных волн и их распространение в значительной степени зависят от длины волны.

Это возмущения, распространяющиеся в материальной среде, в основном в воздухе, и связанные с колебаниями частиц этой среды. Звуковые волны охватывают диапазон частот от 10–20 Гц (низкие звуки — басы) до 20 кГц (высокие звуки) и распространяются в воздухе со скоростью около 340 м/с. Это не электромагнитные волны, однако при использовании соответствующих преобразователей (микрофонов) звуковые волны легко удается преобразовать в электромагнитные волны той же частоты.

Электрический сигнал, соответствующий речи и музыке, называется акустическим сигналом или сигналом низкой частоты . Его можно усиливать, преобразовывать и передавать на большие расстояния, что невозможно осуществить при непосредственном использовании звуковых волн. Для преобразования электрического сигнала низкой частоты в звуковые волны применяют преобразователи, называемые громкоговорителями . В общем случае электрический сигнал, соответствующий звукам речи и музыки, не является периодическим сигналом и имеет нерегулярную форму.

Область науки и техники, занимающихся преобразованием акустической энергии в электрическую и обратно; а также передачей акустических сигналов, называется электроакустикой .
