И. Хабловски - Электроника в вопросах и ответах

Элементы электронных схем можно разделить на две группы: активные и пассивные. Активными называют такие элементы, которые могут увеличивать энергию подводимого сигнала (транзисторы и лампы). Пассивные элементы не дают увеличения мощности. К ним относятся резисторы, конденсаторы, катушки индуктивности, трансформаторы, диоды [4] Исключение составляют туннельные диоды, которые относятся к активным элементам. , переключатели и т. п.

Резистор — элемент схемы, вносящий в цепь определенное постоянное или переменное (регулируемое) сопротивление. Элементы с постоянным сопротивлением чаще всего изготавливают в виде проволочных и пленочных резисторов. Проволочные резисторы выполняют путем навивки провода с высоким сопротивлением на керамический корпус, а пленочные — посредством напыления соответствующих металлических сплавов на керамические столбики (цилиндрики) или трубки. Резистор (рис. 2.3) характеризуют в основном следующие параметры: сопротивление и его допуск; допустимая мощность (рассеяния).

Рис. 2.3. Графическое изображение постоянного ( а) и переменного ( б) резисторов

Основной единицей сопротивления является ом (Ом]. Часто используется в тысячу раз большая единица, называемая килоомом [кОм] и в миллион раз большая — мегом [МОм]. В электронике используют резисторы с сопротивлениями от нескольких ом до нескольких десятков мегом.

В СССР и ПНР в крупносерийном производстве находятся резисторы с допусками на номинальное значение ±30, ±20, ±10, ±5 % и менее. Для каждого допуска существует подобранный ряд номинальных сопротивлений. Так, для допуска ± 20 % выпускают резисторы с сопротивлениями 10, 15, 22, 33, 47, 68 Ом и сопротивлениями, полученными путем умножения этих номиналов на 0,1, 10, 100, 1000 и более. Для допусков ± 10 % ряд номинальных сопротивлений в 2 раза больше.

Аналогично стандартизованы номинальные значения максимально допустимой мощности резисторов, связанные с допустимой рабочей температурой. Различают резисторы, для которых максимальная выделяющаяся мощность при температуре окружающей среды 20 °C может иметь значения: 0,125, 0,25, 0,5, 1, 2, 3 Вт и более. Выделяющаяся мощность в резисторе, работающем в цепи, рассматривается обычно по току, протекающему в ней ( Р= I 2 R). В случае, если в цепи течет только переменный ток, учитывается его действующее значение, а при протекании постоянного и переменного тока значение тока, требующееся для определения мощности, выделяемой в резисторе в виде тепла, определяют с учетом постоянной составляющей тока и действующего значения переменной составляющей [5] Результирующий ток определяется зависимостью . Допустимое значение тока при определенной мощности резистора при заданной температуре окружающей среды можно рассчитать по закону Ома.

Помимо резисторов с постоянным сопротивлением существуют переменные или регулируемые резисторы (потенциометры). Они допускают плавную регулировку сопротивления путем вращения оси, связанном с движком, скользящим по поверхности, покрытой резистивным слоем. Изменения сопротивления в зависимости от угла поворота могут происходить по линейному, логарифмическому или экспоненциальному закону. Переменные, так же как и постоянные, резисторы могут быть выполнены проволочными или пленочными.

Реальные резисторы помимо чисто активного сопротивления обладают также некоторой собственной емкостью и индуктивностью, которые образуют паразитные реактивности. Особенно это относится к проволочным элементам. Во многих случаях применения существование реактивностей крайне нежелательно.

Определение результирующего сопротивления при последовательном и параллельном соединении резисторов поясняется на рис. 2.4.

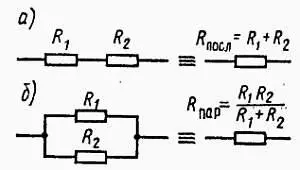

Рис. 2.4. Определение результирующего сопротивления при последовательном ( а) и параллельном ( б) соединении резисторов

Конденсатор — это элемент, вносящий в цепь определенную постоянную или регулируемую емкость. Он состоит из двух проводящих обкладок, изолированных одна от другой диэлектриком.

В зависимости от конструкции и вида диэлектрика различают конденсаторы с воздушным зазором, бумажные, полистироловые, керамические, электролитические и т. п. Они имеют разные свойства и габаритные размеры, разное назначение и области применения. Конденсаторы (рис. 2.5) характеризуются в основном следующими параметрами: емкость и ее допуск, рабочее напряжение диапазон рабочих температур и температурный коэффициент емкости, потери и добротность.

Рис. 2.5. Графическое изображение постоянного ( а), электролитического ( б), переменного ( в) и подстроечного ( г) конденсаторов

Основная единица емкости — фарада [Ф]. Это очень большая емкость, и поэтому на практике обычно используют значительно меньшие единицы: 10 -12Ф, 1 пФ — пикофарада, 10 -9Ф — 1 нФ — нанофарада, 10 -6Ф, 1 мкФ — микрофарада.

В электронике применяют элементы с емкостями от нескольких пикофарад до нескольких тысяч микрофарад. Емкость конденсатора возрастает при увеличении площади обкладок и убывает при увеличении расстояния между ними. Увеличение площади обкладок приводит к свернутой или многослойной конструкции конденсатора.

При производстве конденсаторов применяются такие же допуски и ряды номинальных значений емкости, как для резисторов. Для электролитических конденсаторов используется укороченный ряд значений.

Конструкция конденсатора ограничивает рабочее напряжение поскольку при очень большом напряжении происходит пробой диэлектрика и конденсатор выходит из строя. Интервал рабочих напряжений конденсаторов обусловлен их назначением и конструкцией.

Так, электролитические конденсаторы с емкостью порядка сотен микрофарад, используемые в цепях питания постоянного тока, предназначены для работы при напряжениях в несколько десятков или даже сотен вольт.

Диапазон рабочих температур конденсатора зависит прежде всего от вида его диэлектрика. Изменение температуры влияет также на емкость конденсатора. Это очень важно, и поэтому выбор конденсатора часто определяется температурным коэффициентом емкости, который в зависимости от используемых материалов и технологий может иметь положительное или отрицательное значение. В цепях, где важен «результирующий» температурный коэффициент, температурный коэффициент конденсатора выбирается таким, чтобы изменения емкости в функции температуры компенсировали изменения индуктивности; благодаря этой компенсации сопротивление цепи RLC остается постоянным.
