При малых амплитудах детектор ведет себя, как описанный выше нелинейный детектор. Следует добавить, что линейный диодный детектор во всем остальном остается нелинейным устройством, поскольку начальная рабочая точка схемы находится в месте излома динамической характеристики диода. Именно эта нелинейность в начале системы координат (при отрицательных управляющих напряжениях ток через диод не протекает) и является фактором, способствующим детектированию.

Резистор Rи конденсатор Св детекторе образуют двухполюсник, характеризующийся определенной постоянной времени RC, зависящей от нескольких факторов. Прежде всего, с точки зрения обеспечения высокого КПД детектирования, определяемого отношением выпрямленного напряжения к амплитуде сигнала высокой частоты, сопротивление резистора Rдолжно быть как можно больше.

По этой же причине как можно больше должна быть емкость конденсатора С(падение напряжения высокой частоты на емкостном сопротивлении будет малым). Однако, с другой стороны, излишне большая емкость конденсатора Сприводит к тому, что изменения выпрямленного напряжения не успевают за изменениями модулирующего сигнала, что является источником искажений. В связи с этим принимаются компромиссные значения этих элементов в соответствии с соотношением

где ω— несущая частота; Ω— наивысшая модулирующая частота.

В детекторе радиовещательного сигнала сопротивление резистора Rобычно лежит в пределах 0,5–1 МОм, а емкость конденсатора Ссоставляет около 100 пФ, тогда как в широкополосном телевизионном детекторе сопротивление Rоколо 2–4 кОм при шунтирующей емкости около 10 пФ. Очевидно, что во втором случае КПД детектирования меньше.

Да. Полевой транзистор в схеме па рис. 11.11, а работает в качестве амплитудного детектора, если сопротивление резистора R uоколо 100 кОм и даже 1 МОм. Столь высокое сопротивление приводит к тому, что рабочая точка лежит достаточно близко к точке отсечки тока стока. Если на затвор транзистора подать амплитудно-модулированный сигнал, то ток стока будет протекать в виде импульсов, амплитуда которых определяется огибающей модуляции (рис. 11.11, б ). Средний ток стока будет изменяться в соответствии с изменением модулирующего сигнала.

При больших амплитудах модулированного ВЧ сигнала условия работы детектора приближаются к условиям работы линейного диодного детектора. Дополнительным преимуществом является усиление демодулированного сигнала.

Детектор на полевом транзисторе является эквивалентом лампового детектора, работающего в схеме сеточного детектирования, принцип которого идентичен принципу описанного выше детектора.

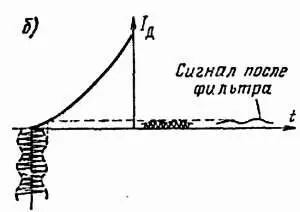

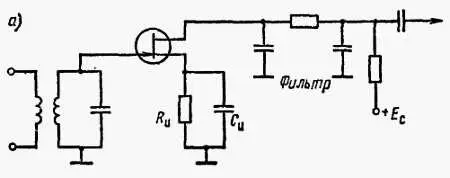

Рис. 11.11. Схема ( а) и формы колебаний ( б) в амплитудном детекторе на полевом транзисторе

Схема сеточного детектора представлена на рис. 11.12. В детекторе этого типа выпрямление происходит в цепи сетки, причем сетка и катод действуют в качестве диодного детектора, сопротивлением нагрузки которого является цепочка R сC с. Постоянная времени подобрана таким образом, что напряжение смещения лампы, возникающее в результате протекания тока сетки, изменяется в соответствии с изменением огибающей модуляции.

Полученное в результате детектирования напряжение с частотой модулирующего сигнала усиливается в анодной цепи лампы, поэтому сеточное детектирование характеризуется высокой чувствительностью.

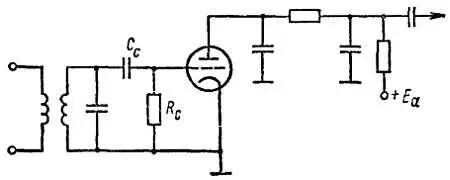

Рис. 11.12.Схема сеточного детектора R сC с

При частотной модуляции модулирующий сигнал не изменяет амплитуды несущего колебания, а вызывает лишь изменение его мгновенной частоты (рис. 11.13). Мгновенное значение несущей частоты зависит от амплитуды модулирующего сигнала, тогда как скорость, с которой происходят изменения несущей частоты, определяется частотой модулирующего сигнала. Предположим, что несущая частота составляет 50 МГц, а амплитуда синусоидального модулирующего сигнала равна 1 В. Допустим далее, что под влиянием положительного модулирующего напряжения частота возрастает максимально до 50,1 МГц, а под влиянием максимального отрицательного — убывает до 49,9 МГц.

В каждом периоде модулирующего сигнала мгновенное значение частоты изменяется в пределах 49,9—50,1 МГц такое количество раз в секунду, какова частота модулирующего колебания. Если бы амплитуда модулирующего напряжения составляла 2 В, частота несущего колебания изменялась бы в пределах 49,8—50,2 МГц.

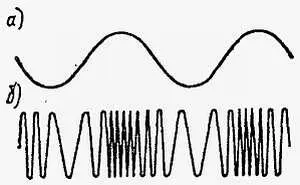

Рис. 11.13. Формы колебаний при частотной модуляции:

а— модулирующее; б— частотно-модулированное

Приведенный пример является иллюстрацией общего принципа частотной модуляции, из которого следует, что амплитуда модулирующего напряжения определяет отклонение несущей частоты в одном направлении, или девиацию частоты, Δω. Из этого принципа также следует, что девиация частоты Δωсодержит информацию об амплитуде или уровне модулирующего сигнала. Характерным для частотной модуляции понятием является индекс модуляции, определяемый как отношение девиации Δωк модулирующей частоте Ω:

М Ч= Δω/ Ω

Индекс модуляции принимает разные значения. Принятый стандарт частотной модуляции характеризуется индексом модуляции, определяемым отношением максимально допустимой девиации Δω mах к максимальной модулирующей частоте,

М Чmax= Δω max/ Ω max

Например, в принятом в ПНР телевизионном стандарте максимальная девиация несущей частоты звукового сопровождения составляет 50, а максимальная по модулирующей частоте 15 кГц. Отсюда М Чmax = 50/15 = 3,33.
