Для вольтметра подбери транзисторы с коэффициентом передачи тока h 21Э около 50 и по возможности с малыми, а главное, близкими по значению обратными токами I КБО . Чем меньше эти токи и разница между ними, тем стабильнее будет работать прибор.

Конструкция вольтметра может быть такой, как на рис. 286, б . Микроамперметр, включатель питания S1, элемент G1 (332), подстроечный резистор R10 и входные гнезда X1-Х6 установлены на гетинаксовой панели, размеры которой определяются в основном габаритами микроамперметра (в вольтметре по рис. 286, б использован микроамперметр М592). Остальные детали смонтированы на другой гетинаксовой панели, которая закреплена непосредственно на зажимах микроамперметра. Опорными монтажными точками этих деталей могут быть пустотелые заклепки или отрезки облуженного медного провода толщиной 1–1,5 мм, запрессованные в отверстия в панели. Для соединения микроамперметра с деталями прибора под гайки, навинченные на его шпильки-зажимы, подложены монтажные лепестки.

Роль подстроечных резисторов R7 и R10 могут выполнять переменные резисторы таких же или близких номиналов. Сопротивления резисторов R6 и R8 могут быть от 15 до 30 кОм, резисторов R9 и R11 — от 220 до 510 Ом.

Закончив монтаж вольтметра, сверь его с принципиальной схемой — нет ли ошибок? Движки подстроечных резисторов поставь в среднее положение относительно крайних выводов. Включи питание — стрелка микроамперметра тут же отклонится от нуля, быть может, даже в противоположную сторону. Медленно вращая ось резистора R7, установи стрелку на нулевую отметку шкалы. Затем проволочной перемычкой соедини временно между собой базы транзисторов и дополнительно сбалансируй мост резистором R10. И так несколько раз, пока стрелка микроамперметра перестанет реагировать на соединение баз транзисторов.

После этого приступай к подгонке добавочных резисторов пределов измерений. Делай это точно так же, как при налаживании вольтметра комбинированного измерительного прибора.

На схеме вольтметра сопротивления добавочных резисторов R1-R5 указаны применительно к микроамперметру на ток I и = 200 мкА и транзисторам со статическим коэффициентом передачи тока около 50. Для микроамперметра и транзисторов с другими параметрами сопротивления добавочных резисторов будут иными. В таком случае целесообразно сначала подобрать добавочный резистор R2 предела измерений 1 В, а затем по нему рассчитать сопротивления остальных добавочных резисторов. Так, например, если сопротивление добавочного резистора этого предела оказалось 50 кОм (примерно соответствует микроамперметру на ток I и = 400 мкА), то для предела 3 В добавочный резистор R3 должен быть сопротивлением около 150 кОм, для предела 0,3 В — около 15 кОм. Окончательно подбирай резисторы опытном путем, контролируя образцовым прибором напряжения, подаваемые на вход вольтметра.

Можно ли выбрать иные пределы измерений? Конечно, и продиктовать их может оцифрованная шкала микроамперметра. Так, например, если микроамперметр на ток I и = 500 мкА, пределы измерений могут быть 0,5; 1; 5; 10 и 50 В или 0,5; 2,5; 10 и 50 В.

Пользуясь транзисторным вольтметром, помни: начинать измерения надо спустя 5–6 мин после включения питания. За это время стабилизируется тепловой режим работы транзисторов и стрелка прибора устанавливается на нулевую отметку шкалы. Время от времени надо подстроечным резистором R10 корректировать нуль вольтметра.

Как часто придется заменять элемент питания свежим? Ток, потребляемый вольтметром, не превышает 3–5 мА. Это значит, что элемент работает почти вхолостую и может служить не менее года.

Радиолюбителю приходится иметь дело и с измерением частоты переменных и пульсирующих токов. Частотомер может быть весьма полезным прибором, например при градуировке шкалы измерительного генератора, при настройке электромузыкальных инструментов, аппаратуры телеуправления моделями. Поэтому такой прибор желательно иметь в твоей измерительной лаборатории.

Радиолюбители обычно пользуются конденсаторными частотомерами. Так эти приборы называют потому, что их действие основано на измерении среднего значения тока зарядки или разрядки образцового конденсатора, перезаряжаемого от источника напряжения переменного или пульсирующего тока.

Чтобы разобраться в этом вопросе, проведи такой опыт. Соедини по схеме на рис. 287 батарею 3336Л (GB), бумажный образцовый конденсатор С обр емкостью 0,5–1 мкФ, микроамперметр РА на ток 100–300 мкА, например микроамперметр комбинированного измерительного прибора или транзисторного вольтметра и кнопочный переключатель S типа КМ1-1. Последовательно с микроамперметром включи ограничительный резистор R oгp , сопротивление которого рассчитай по формуле R oгp = U б/ I и, где U б — наибольшее напряжений батареи, используемой для опыта; I и - ток полного отклонения стрелки микроамперметра.

Рис. 287. Опыт, иллюстрирующий принцип работы конденсаторного частотомера

Кнопочный переключатель S подключи так, чтобы его контакты находились в положении, показанном на схеме. При этом конденсатор мгновенно зарядится до напряжения батареи. Нажми кнопку, чтобы заряженный конденсатор переключить на микроамперметр. Стрелка прибора отклонится вправо, фиксируя ток разрядки конденсатора и тут же вернется на нулевую отметку. Постарайся ритмично и возможно чаще нажимать и отпускать кнопку переключателя. С такой же частотой конденсатор будет заряжаться от батареи и разряжаться через прибор. Чем больше частота этих переключений, тем меньше будет колебаться стрелка прибора, показывая среднее значение тока через него (на графике в нижней части рис. 287 среднее значение тока I ср ). При том же образцовом конденсаторе с повышением частоты переключений прибор будет фиксировать все возрастающий ток. Таким образом, по отклонению стрелки можно судить о частоте импульсов тока, подаваемых на прибор.

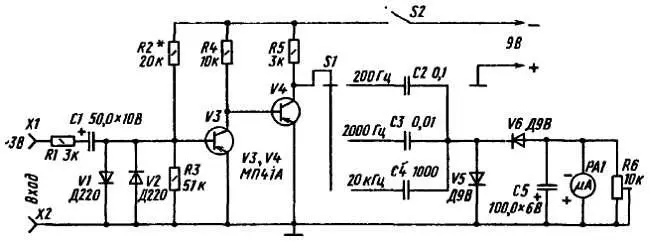

Принципиальная схема частотомера, который я предлагаю для твоей измерительной лаборатории, приведена на рис. 288.

Рис. 288. Принципиальная схема частотомера

В приборе два транзистора с непосредственной связью, которые работают в режиме переключения. Конденсаторы С2-С4 образцовые. С конденсатором С2 прибором можно измерять частоту переменного или пульсирующего тока, подаваемого на входные гнезда X1 и Х2, примерно от 20 до 200 Гц, с конденсатором С3 — от 200 до 2000 Гц и с конденсатором С4 — от 2 до 20 кГц. Таким образом, весь диапазон частот, измеряемый прибором, составляет 20 Гц-20 кГц, т. е. перекрывает весь диапазон звуковых колебаний. Наименьшее измеряемое напряжение 0,2–0,25 В, наибольшее — 3 В.
