У резистора типа ТК удали металлическую крышку с выключателем (они в блоке не пригодятся). Поводок 1 выключателя изогни осторожно так, чтобы его конец стал как бы продолжением оси резистора. У второго резистора укороти ось и на торце пропили ножовкой или надфилем шлиц, в который бы плотно входил конец поводка выключателя первого резистора.

Оба резистора укрепи на П-образном кронштейне 2 из полоски листового металла толщиной 1–1,5 мм, предварительно просверлив в нем отверстия по диаметру резьбовых втулок резисторов. Готовый блок крепи на панели генератора гайкой первого резистора.

Подумай, как еще можно конструктивно объединить два переменных резистора в блок, который можно применить в генераторе сигналов звуковой частоты. Но, повторяю, для устойчивой генерации прибора во всем диапазоне частот оба резистора, подобранные для блока, должны быть с одинаковыми функциональными характеристиками и номинальными сопротивлениями. В готовом блоке вводимые сопротивления резисторов должны изменяться при одинаковых углах поворота их осей. Не скрою, дело это кропотливое, тонкое, но без этого не обойтись.

Футляр законченного генератора покрась нитроэмалью светлого тона или оклей декоративной поливинилхлоридной пленкой.

* * *

Рассказ о радиоизмерительной технике, которая могла бы пополнить твою лабораторию, можно было бы продолжить. Но, полагаю, и на этом можно остановиться. Приборов. описанных в этой беседа, вполне достаточно для грамотного подхода к конструированию как той аппаратуры, о которой я рассказывал ранее, так и той, которая тебя ожидает впереди.

В будущем надо подумать об электронном осциллографе. Его, видимо, придется приобрести — наша промышленность выпускает несколько типов малогабаритных осциллографов, предназначаемых для радиолюбителей. С помощью его ты сможешь не только производить разнообразные электро- и радиотехнические измерения, по и наблюдать и анализировать процессы, происходящие в цепях различной аппаратуры.

Сейчас в науке, технике, на производстве все большее распространение получают измерительные приборы с цифровой индикацией результатов измерения. Цифровые вольтметры, омметры, частотомеры, мультиметры и другие измерительные приборы, создаваемые на базе логических микросхем различных степеней интеграции, широко внедряются и в творчество радиолюбителей. Для тебя подобные приборы станут следующей, более высокой ступенью конструирования измерительной техники.

До сих пор у нас шел разговор об устройстве и работе радиотехнических устройств, активными и пассивными элементами которых были дискретные элементы, т. е. подбираемые тобой транзисторы, диоды, резисторы и другие отдельные радиодетали. Соединяя их в определенном порядке, диктуемом принципиальной электрической схемой, ты конструировал разные по сложности приемники, усилители, приборы-автоматы.

Сейчас дискретные элементы все больше уступают свое место в радиотехнике и электронике, микросхемам — миниатюрным электронным блокам функционального назначения. Один такой блок, объединяющий в миниатюрном корпусе транзисторы, диоды, резисторы, может выполнять функции целого тракта радиовещательного приемника, усилителя 3Ч, генератора, преобразователя частоты, электронного автомата.

Да, юный друг, ты — современник рождения и внедрения в радиоэлектронику микросхем!

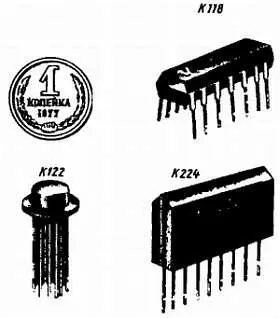

Внешний вид некоторых микросхем, с которыми тебе предстоит иметь дело в ходе этой беседы, показана на рис. 294.

Рис. 294. Внешний вид конструкций некоторых микросхем

Это микросхемы серий К118, К122 и К224. Аналогично выглядят микросхемы широкого применения многих других серий. Рядом для сравнения изображена копеечная монета, дающая представление о размерах микросхем этих серий. Масса первой из этих микросхем 1 г, второй 1,5 г, третьей 3 г.

По технологии изготовления различают микросхемы гибридные и полупроводниковые. В гибридных микросхемах токонесущие проводники, резисторы, обкладки конденсаторов представляют собой пленки определенных размеров и электрических свойств, нанесенные на диэлектрическую подложку, на которую устанавливают диоды, транзисторы (обычно кремниевые, структуры n-p-n ), но без корпусов. У полупроводниковых микросхем все активные и пассивные элементы выполнены в объеме и на поверхности кристалла полупроводника.

По своему функциональному назначению микросхемы подразделяют на аналоговые (или линейно-импульсные) и логические (или цифровые). Аналоговые, а к ним относятся и микросхемы тех серий, которые я здесь уже называл, используются для усиления, генерирования, преобразования электрических колебаний, например в приемниках, магнитофонах, телевизорах. Логические же микросхемы предназначаются для электронных вычислительных машин (ЭВМ), устройств автоматики, приборов с цифровым отсчетом результатов измерений.

Вот то немногое, что в общих чертах можно сказать о микросхемах. Практика использования микросхем в тех устройствах, разговор о которых пойдет в этой беседе, поможет лучше представить их перспективность.

Начну с аналоговых микросхем.

К числу наиболее простых аналоговых микросхем, уже освоенных радиолюбителями, относятся микросхемы К118УН1 и К122УН1 из серий КП8 и К122. Буква Кв обозначении указывает на то, что это микросхемы широкого применения. Номер гибридной микросхемы начинается с двойки, а полупроводниковой — с единицы. Следовательно, микросхемы серий К118 и К122 полупроводниковые, широкого применения.

В обозначение микросхем входят также цифры, указывающие номера серий (например, 118, 122). Буквы Уи Нхарактаризуют функциональное назначение микросхем — это усилители напряжения или мощности. Последняя цифра указывает порядковый номер разработки. Далее могут следовать буквенные индексы А- Д, характеризующие напряжение источника питания и усилительные свойства микросхем.

Что представляют собой микросхемы серий К118 и К222? По существу, микросхемы К118УН1 и К122УН1 являются «близнецами» и отличаются одна от другой только конструктивно.

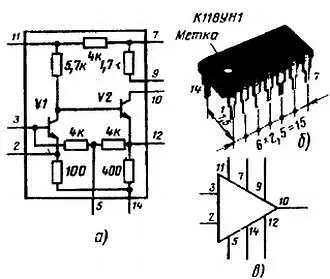

Схема «начинки» микросхемы К118УН1 (с любым буквенным индексом), конструкция с нумерацией выводов и обозначение ее на принципиальных схемах показаны на рис. 295.

Рис. 295. Схема ( а), конструкция ( б) и условное обозначение ( в) микросхемы K118УH1
