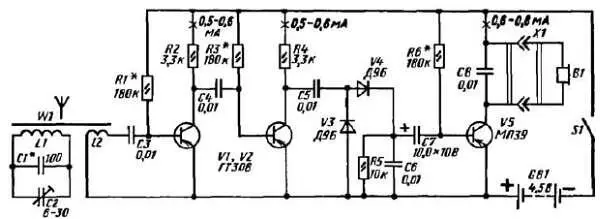

Рис. 367. Принципиальная схема приемника-пеленгатора

Катушка L1 и ферритовый стержень, на котором она находится, образуют магнитную антенну W1, а совместно с конденсаторами С1 и С2 — входной колебательный контур с постоянной настройкой на местную или отдаленную мощную радиовещательную станцию. Грубая настройка колебательного контура на несущую частоту этой станции осуществляется подбором емкости конденсатора C1, а точная — подстроечного конденсатора С2.

Принятый сигнал через катушку связи L2 и разделительный конденсатор С3 поступает на вход двухкаскадного усилителя РЧ, собранного на транзисторах V1 и V2, а после усиления детектируется диодами V3 и V4, включенными по схеме удвоения выходного напряжения.

Колебания звуковой частоты с резистора R5, являющегося нагрузкой детектора, через электролитический конденсатор С7 поступают на вход однокаскадного усилителя 3Ч на транзисторе V5, усиливаются им и телефонами В1, включенными через разъем X1 в коллекторную цепь транзистора, преобразуются в звуковые колебания.

Источником питания приемника служит батарея 3336Л или три элемента 332, соединенные последовательно. Потребляемый ток не превышает 3 мА.

Для тебя, уже имеющего опыт постройки приемников прямого усиления, конструирование и налаживание радиокомпаса не составит каких-либо трудностей. Конструкция приемника может быть такой, как показанная на рис. 368.

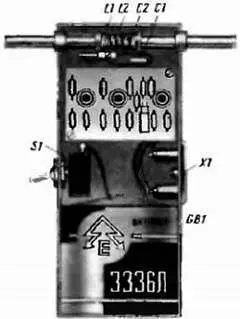

Рис. 368. Возможная конструкция приемника-пеленгатора

Держа приемник вертикально в руке, охотник поворачивает его из стороны в сторону, добиваясь наименьшей громкости звука в телефонах, и по положению ферритового стержня магнитной антенны определяет направление на условную лису.

Корпус приемника — фанерная или пластмассовая коробка, позволяющая разместить батарею 3336Л, выключатель питания S1, монтажную плату с деталями усилителей и детектора, среднюю часть ферритового стержня с катушками, двухгнездную колодку X1 для подключения телефонов. Стержень магнитной антенны с надетыми на него амортизирующими резиновыми кольцами удерживается в вырезах боковых стенок корпуса крышкой (на рис. 368 крышка не показана).

В каскадах усиления радиочастоты можно использовать любые маломощные высокочастотные транзисторы (ГТ308, ГТ310, П401-П403, П416, П422 и т. д.) со статическим коэффициентом передачи тока не менее 50, а в усилителе 3Ч (V3) — любой маломощный низкочастотный транзистор (МГТ39-МП42) с коэффициентом h 21Э = 60–80. Диоды детекторного каскада точечные типа Д2 или Д9 с любым буквенным индексом.

Головные телефоны высокоомные, например ТОН-1, ТА-4. Подстроечный конденсатор С2 тина КПК-1, электрический конденсатор С7 — К 50-6 (можно К50-3, К50-1). Остальные конденсаторы могут быть любыми.

Плату размерами 65х40 мм (рис. 369) выпили из листового гетинакса, текстолита или стеклотекстолита толщиной 1–1,5 мм.

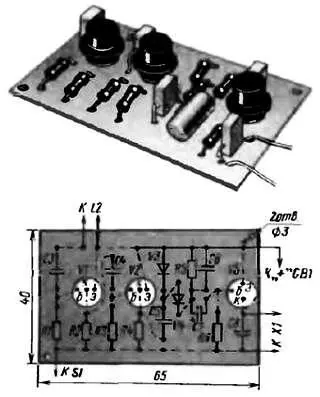

Рис. 369. Монтажная плата приемника-пеленгатора и схема соединения деталей

Опорными монтажными точками могут служить пустотелые заклепки или отрезки медной облуженной проволоки диаметром 1–1,5 и длиной 8-10 мм, запрессованные в отверстия, просверленные в заготовленной плате. Плату устанавливай в корпусе на невысоких стойках. Подстроечный конденсатор С2 крепи непосредственно к стенке корпуса и к его выводам припаяй конденсатор С1 и выводы катушки L1.

Для магнитной антенны используй стержень из феррита марки 400НН или 600НП диаметром 8–9 и длиной 150 мм (можно длиннее). Катушку L1 контура магнитной антенны намотай на цилиндрическом каркасе, склеенном из бумаги. Ее данные зависят от длины волны той радиостанции, сигналы которой будешь использовать в качестве лисы. Для радиостанции средневолнового диапазона эта катушка должна содержать 65–70 витков провода ПЭВ-1 0,12-0,15, намотанных на каркас в один слои (виток к витку), для радиостанции длинноволнового диапазона около 250 витков такого же провода, намотанных пятью секциями (по 50 витков в каждой секции). Катушка связи L2, намотанная таким же проводом поверх катушки L1 в средней ее части, должна содержать соответственно 3–5 или 10–12 витков.

Если приемник смонтирован точно по принципиальной схеме из заведомо исправных деталей, то все налаживание его сведется к установке режимов работы транзисторов (указаны на схеме) и настройке входного колебательного контура L1C1C2 на волну выбранной радиостанции. Ток покоя транзистора V5 устанавливай подбором резистора R6, транзистора V2 — подбором резистора R3, транзистора V1 — подбором резистора R1.

Приступая к настройке входного контура, ротор подстроечного конденсатора С2 установи в положение средней емкости, конденсатор С1 временно замени конденсатором переменной емкости любой конструкции и, изменяя его емкость и медленно вращая приемник в горизонтальной плоскости, прослушай весь диапазон радиоволн, перекрываемый контуром магнитной антенны. Выбрав наиболее четко и без помех принимаемую радиовещательную станцию, временно включенный конденсатор переменной емкости замени постоянным конденсатором соответствующей емкости и более точно подстрой контур на ту же станцию конденсатором С2.

В крышке корпуса сделай отверстие, через которое отверткой можно вращать ротор подстроечного конденсатора С2 и таким образом проверять точность настройки контура магнитной антенны на выбранную станцию.

Теперь можно приступить к тренировкам. Возьми приемник, отвертку и отправляйся в лес. Включи приемник и настрой его поточнее на частоту местной станции. Вращая приемник вокруг вертикальной оси, ты без труда «нащупаешь» два максимума и два минимума «восьмерки» антенны, причем минимум будет ощущаться острее: стоит немного изменить положение приемника, как громкость приема возрастет. Максимум же будет более расплывчатым. По положению ферритового стержня магнитной антенны ты можешь мысленно провести проходящую через него прямую, на которой находится радиостанция (рис. 370).

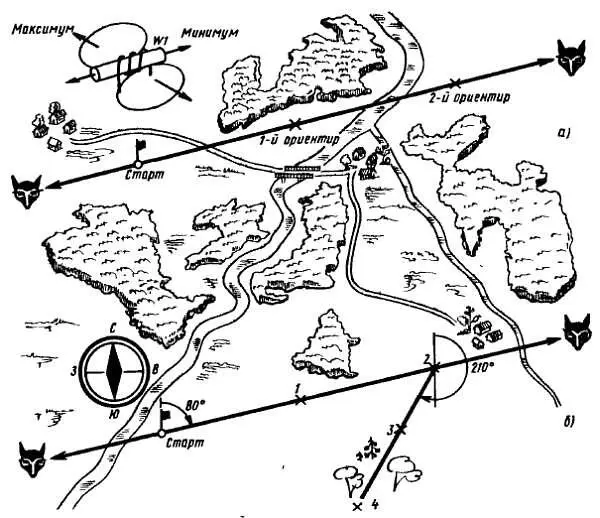

Рис. 370. Схема тренировочных трасс

Найди на этой прямой какой-либо ориентир — отдаленное от тебя дерево, куст или иной предмет. Заметь любым способом место, где ты сейчас стоишь и беги к ориентиру. Возле него уточни по приемнику намеченное тобой направление, наметь следующий ориентир и тоже беги к нему. Повернись здесь на 180° и засекая по минимуму сигналов станции другие ориентиры в обратном направлении, постарайся прибежать к исходной точке — к старту.
