Различают усилители радиочастоты (УРЧ) и усилители звуковой частоты (УЗЧ). Как говорит само название, первые из них применяют для усиления модулированных сигналов радиостанций, т. е. до того, как они будут продетектированы, а вторые — для усиления сигналов звуковой частоты, т. е. после детектора. Если между колебательным контуром и детектором включить усилитель РЧ, а после детектора — усилитель 3Ч, тогда выходным элементом приемника может быть более мощный, чем телефон, преобразователь колебаний звуковой частоты в звук — динамическая головка громкоговорителя.
Структурная схема такого приемника показана на рис. 49.

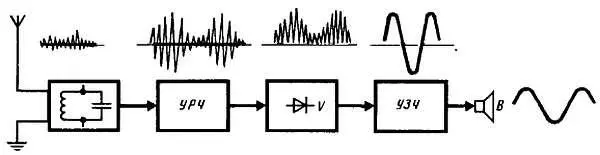

Рис. 49. Структурная схема приемника прямого усиления, обеспечивающего громкий радиоприем
Функции входного колебательного контура, детектора и динамической головки В громкоговорителя в этом приемнике такие же, как и функции аналогичных им элементов детекторного приемника. Только здесь после детектора действуют более мощные колебания звуковой частоты, которые к тому же дополнительно усиливает усилитель 3Ч. Получился радиоаппарат, обеспечивающий громкий радиоприем, в том числе отдаленных вещательных станции. Чувствительность такого приемника во много раз выше чувствительности детекторного.
В приемнике такой структуры происходит только одно преобразование колебаний радиочастоты — детектирование. До детектора стоит усилитель РЧ, а за детектором усилитель 3Ч. Приемники, в которых происходит только такое преобразование принятого сигнала, называют приемниками прямого усиления . Их характеризуют условной формулой, в которой детектор обозначают латинской буквой V, число каскадов усиления колебаний радиочастоты указывают цифрой, стоящей перед этой буквой, число каскадов усиления колебаний звуковой частоты — цифрой после этой буквы. Так, например, в приемнике 1-V-1 кроме детектора есть один каскад усиления колебаний радиочастоты и один каскад усиления колебаний звуковой час готы.
В простых транзисторных или ламповых приемниках может не быть усилителей РЧ, или 3Ч. А в более сложных… Впрочем, не будем забегать вперед. Разговор об этом еще будет.
* * *
Приемник прямого усиления будет твоим следующим этапом в освоении радиоприемной аппаратуры. Но прежде надо поглубже «окунуться» в элементарную электротехнику и ее законы, познакомиться с устройством и работой некоторых деталей и приборов, без которых немыслим громкий радиоприем.

Беседа 5
ЭКСКУРСИЯ В ЭЛЕКТРОТЕХНИКУ
Рассказывая в предыдущих беседах об истории электро- и радиотехники, о сущности радиопередачи и работе приемника, я обходился лишь поверхностным объяснением тех или иных электрических явлений, прибегая к аналогиям, примерам. Да и твой приемник состоял всего из нескольких деталей.
Дальнейшее знакомство с радиотехникой, монтаж более сложных радиотехнических приборов и устройств потребуют более широких знаний электротехники и некоторых законов ее, умения рассчитывать хотя бы простые электрические цепи. Кроме того, тебе придется иметь дело с новыми, пока что незнакомыми деталями и приборами, устройство и принцип работы которых надо знать. Поэтому я предлагаю тебе в этой беседе совершить своеобразную «экскурсию» в электротехнику.
До сих пор, характеризуя количественное значение электрического тока, я иногда пользовался такой терминологией, как, например, «малый ток», «большой ток». На первых порах такая оценка тока как-то устраивала тебя, но она совершенно непригодна для характеристики тока с точки зрения работы, которую он может выполнять.
Когда мы говорим о работе тока, под этим подразумеваем, что его энергия преобразуется в какой-либо иной вид энергии: тепло, свет, химическую или механическую энергию. Чем больше поток электронов, тем значительнее ток и его работа. Иногда говорят, «сила тока» или просто «ток». Таким образом, слово «ток» имеет два значения. Оно обозначает само явление движения электрических зарядов в проводнике, а также служит оценкой количества электричества, проходящего по проводнику.
Ток (или силу тока) оценивают числом электронов, проходящих по проводнику в течение 1 с. Чисто его огромно. Через нить накала горящей лампочки электрического карманного фонарика, например, ежесекундно проходит около 2 000 000 000 000 000 000 электронов. Вполне понятно, что характеризовать ток количеством электронов неудобно, так как пришлось бы иметь дело с очень большими числами. За единицу электрического тока принят ампер (сокращенно пишут А). Так ее назвали в честь французского физика и математика А. Ампера (1775–1836 гг.), изучавшего законы механического взаимодействия проводников с током и другие электрические явления. Ток 1 А — это ток такого значения, при котором через поперечное сечение проводника за 1 с проходит 6 250 000 000 000 000 000 электронов.
В математических выражениях ток обозначают латинской буквой I или i (читается «и»). Например, пишут: I = 2 А или i = 0,5 А.
Наряду с ампером применяют более мелкие единицы силы тока: миллиампер (пишут мА), равный 0,001 А, и микроампер (пишут мкА), равный 0,000001 А, или 0,001 мА. Следовательно 1 А равен 1000 мА или 1000000 мкА.
Приборы, служащие для измерения токов, называют соответственно амперметрами, миллиамперметрами, микроамперметрами . Их включают в электрическую цепь последовательно с потребителем тока. т. е. в разрыв внешней цепи (рис. 50).

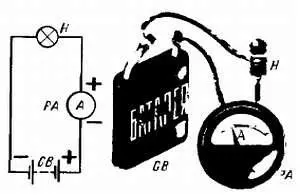

Рис. 50. Амперметр (миллиамперметр, микроамперметр) включают в электрическую цепь последовательно с потребителем тока
На схемах эти приборы изображают кружками с присвоенными им буквами внутри: А (амперметр), mА (миллиамперметр) и μА (микроамперметр), а рядом пишут РА, что означает измеритель тока. Измерительный прибор рассчитан на ток не больше некоторого предельного для данного прибора. Прибор нельзя включать в цепь, в которой течет ток, превышающий это значение, иначе он может испортиться.
У тебя может возникнуть вопрос: как оценить переменный ток, направление и величина которого непрерывно изменяются? Переменный ток обычно оценивают по его действующему значению . Это такое значение тока, которое соответствует постоянному току, производящему такую же работу. Действующее значение переменного тока составляет примерно 0,7 амплитудного, т. е. максимального значения.
