Статический коэффициент передачи тока h 21э характеризует усилительные свойства транзистора. Статическим его называют потому, что этот параметр измеряют при неизменных напряжениях на его электродах и неизменных токах в его цепях. Большая (заглавная) буква «Э» в этом выражении указывает на то, что при измерении транзистор включают по схеме ОЭ. Коэффициент h 21э , характеризуется отношением постоянного тока коллектора к постоянному току базы при заданных постоянном обратном напряжении коллектор-эмиттер и токе эмиттера. Чем больше численное значение коэффициента h 21э , тем большее усиление сигнала может обеспечить данный транзистор. [1] В популярной радиотехнической литературе выпуска предыдущих лет усилительные свойства транзисторов оценивались статическим коэффициентом усиления В ст . Численно коэффициент В ст равен коэффициенту h 21Э .

Граничная частота коэффициента передачи тока f гр , выраженная в килогерцах или мегагерцах, позволяет судить о возможности использования транзистора для усиления колебаний тех или иных частот. Граничная частота f гр транзистора МП39, например, 500 кГц, а транзисторов П401-П403 — больше 30 МГц. Практически транзисторы используют для усиления частот значительно меньше граничных, так как с повышением частоты коэффициент h 21э транзистора уменьшается.

При конструировании радиотехнических устройств надо учитывать и такие параметры транзисторов, как максимально допустимое напряжение коллектор-эмиттер U КЭ max , максимально допустимый ток коллектора I К max , а также максимально допустимую рассеиваемую мощность коллектора транзистора Р К max — мощность, превращающуюся внутри транзистора в тепло.

Основные сведения о параметрах биполярных транзисторов широкого применения ты найдешь в приложении 7 .

Теперь настало время поговорить о полевом транзисторе.

В этом полупроводниковом приборе управление рабочим током осуществляется не током во входной (базовой) цепи, как в биполярном транзисторе, а воздействием на носители тока электрического поля. Отсюда и название транзистора «полевой».

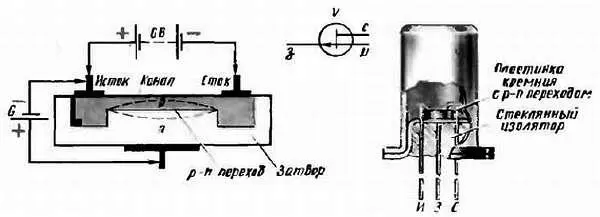

Схематическое устройство и конструкция полевого транзистора с р-n переходом показаны на рис. 91.

Основой такого транзистора служит пластина кремния с электропроводностью типа n , в которой имеется тонкая область с электропроводностью типа р . Пластину прибора называют затвором , а область типа р в ней — каналом .

С одной стороны канал заканчивается истоком , с другой стоком — тоже областью типа р , но с повышенной концентрацией дырок. Между затвором и каналом создается р-n переход. От затвора, истока и стока сделаны контактные выводы.

Если к истоку подключить положительный, а к стоку — отрицательный полюсы батареи питания (на рис. 91 батарея GB ), то в канале появится ток, создающийся движением дырок от истока к стоку. Этот ток, называемый током стока I C , зависит не только от напряжении этой батареи, но и от напряжения, действующего между источником и затвором (на рис. 91 элемент G ). И вот почему. Когда на затворе относительно истока действует положительное закрывающее напряжение, обедненная область р-n перехода расширяется (на рис. 91 показано штриховыми линиями). От этого канал сужается, его сопротивление увеличивается, из-за чего ток стока уменьшается. С уменьшением положительного напряжения на затворе обедненная область р-n перехода, наоборот, сужается, канал расширяется, и ток снова увеличивается. Если на затвор вместе с положительным напряжением смещения подавать низкочастотный или высокочастотный сигнал, в цепи стока возникнет пульсирующий ток, а на нагрузке, включенной в эту цепь, — напряжение усиленного сигнала.

Так, в упрощенном виде устроены и работают полевые транзисторы с каналом типа р , например транзисторы КП102, КП103 (буквы К и П означают «кремниевый полевой»).

Рис. 91. Схематическое устройство, графическое изображение и конструкция полевого транзистора с каналом типа р

Принципиально так же устроен и работает полевой транзистор с каналом типа n . Затвор транзистора такой структуры обладает дырочной электропроводностью, поэтому на него относительно истока должно подаваться отрицательное напряжение смещения, а на сток (тоже относительно истока) — положительное напряжение источника питания. На условном графическом изображении полевого транзистора с каналом типа n стрелка на линии затвора направлена в сторону истока, а не от истока, как в обозначении транзистора с каналом типа р .

Полевой транзистор тоже трехэлектродный прибор. Поэтому его, как и биполярный транзистор, включать в усилительный каскад можно тремя способами: по схеме общего стока (ОС), по схеме общего истока (ОИ) и по схеме общего затвора (О3). В радиолюбительской практике применяют в основном только первые два способа включения, позволяющие с наибольшей эффективностью использовать полевые транзисторы.

Усилительный каскад на полевом транзисторе обладает очень большим, исчисляемым мегаомами, входным сопротивлением. Это позволяет подавать на его вход высокочастотные и низкочастотные сигналы от источников с большим внутренним сопротивлением, например от пьезокерамического звукоснимателя, не опасаясь искажения или ухудшения усиления входного сигнала. В этом главное преимущество полевых транзисторов по сравнению с биполярными.

Усилительные свойства нулевого транзистора характеризуют крутизной характеристики S — отношением изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора, включенного по схеме ОИ. Численное значение параметра S выражают в миллиамперах ни вольт; для различных транзисторов оно может составлять от 0,1-02 до 10–15 мА/В и больше. Чем больше крутизна, тем большее усиление сигнала может дать транзистор.

Другой параметр полевого транзистора — напряжение отсечки U ЗИ отс . Это обратное напряжение на р-n переходе затвор канал, при котором ток через этот переход уменьшается до нуля. У различных транзисторов напряжение отсечки может составлять от 0,5 до 10 В.

Эти параметры, а также предельно допустимые эксплуатационные параметры работы некоторых полевых транзисторов широкого применения сведены в табл. 8 (в конце книги).

Вот то наиболее существенное, что вкратце можно рассказать о полевых транзисторах.
