Цепь, состоящая из диода V2, резистора R2 и конденсатора С5 должна на помнить тебе детекторную цепь первого варианта однотранзисторного приемника (рис. 92). Только там в детекторную цепь радиочастотный сигнал поступает непосредственно с колебательного контура, а в этом приемнике предварительно усиленный транзистором. Конденсатор С4, беспрепятственно пропуская через себя колебания радиочастоты, практически не пропускает колебания звуковой частоты и полностью перекрывает путь в эту цепь постоянному току.

Резистор R4 улучшает условия работы диода. Электрический конденсатор С6 — связующий элемент, а резистор R3 и конденсатор С3 образуют фильтр, очищающий сигнал звуковой частоты от высокочастотной составляющей. Без такого фильтра между коллектором и базой транзистора (через детекторную цепь) может возникнуть паразитная обратная связь по высокой частоте, усилительный каскад самовозбудится и в телефонах будет прослушиваться только свистящий звук.

Теперь о деталях. Транзистор V1 должен быть высокочастотным, например, ГТ308, П401-П403 с любым буквенным индексом. Диод V2 — любой из серий Д9, Д2. Конденсатор С4 — слюдяной (КСО) или керамический (КТК, КДК) емкостью 300–510 пФ. Конденсаторы С3, С5 и С7 могут быть типа МБМ, KЛC емкостью от 3300 пФ до 0,01 мкФ. Конденсатор С6 типа К50-6 или К53-1; резисторы R1-R3 — MЛT-0,125 или MЛT-0,25.

Высокочастотный дроссель L3 сделаешь сам. Его сердечником будет служить кольцо из феррита марки 400НН или 600НН с внутренним диаметром 6–8 мм (рис. 100, а ). На него надо намотать 180–200 витков провода ПЭВ-1 0,12-0,18-практически до заполнения внутреннего отверстия кольца. Более толстый провод использовать не следует, так как может не уместиться необходимое число витков. Выводы и витки обмотки скрепи каплями клея БФ-2.

Для удобства намотки провода на кольцо сделай челнок (рис. 100, б ) из двух отрезков неизолированной медной проволоки толщиной 0,8–1 и длиной 60–70 мм. Спаяй их в нескольких местах. Весь челнок и особенно концы его вилок зачисть мелкой наждачной бумагой, чтобы не портить изоляцию обмоточного провода. Намотай на челнок провод такой длины, чтобы его хватило на всю катушку. Среднюю длину одного витка провода ты можешь измерить. Она составляет 10–12 мм. Значит, для дросселя, содержащего 200 витков, на челнок, с учетом некоторого запаса, надо намотать около 2,5 м провода.

Пропуская челнок в окно ферритового кольца, витки укладывай плотно и следи, чтобы на проводе не было петель и не портилась его изоляция. Перед намоткой провода углы кольца сгладь наждачной бумагой.

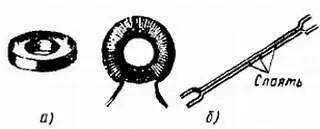

Рис. 100. Ферритовое кольцо ( а), высокочастотный дроссель ( б) и проволочный челнок для намотки провода

Для питания приемника используй две батареи 3336Л, соединив их последовательно. Выключатель S1 любой конструкции. Впрочем, его может и не быть — в опытном приемнике питание можно включать соединением проводников.

Колебательный контур может быть любым из тех, с которыми тебе пришлось иметь дело в третьей беседе. Надо только поверх контурной катушки или возле нее на ферритовом стержне намотать катушку связи L2 — 15–20 витков провода ПЭВ-1 или ПЭЛ диаметром 0,18-2 мм. Настраивать колебательный контур желательно конденсатором переменной емкости, например конденсатором КПЕ-180, или подстроечным конденсатором КПК-2 с наибольшей емкостью 150 пФ.

Детали усилителя и детекторной цепи смонтируй на картонной панели размерами примерно 80х50 мм (рис. 101).

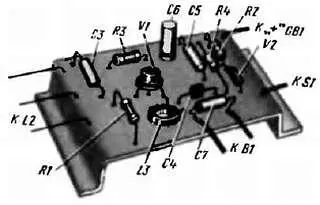

Рис. 101. Монтаж деталей усилителя и детекторной цепи рефлексного приемника

Детали размешай вверху панели, а соединения между ними делай снизу и обязательно пропаяй. Колебательный контур с катушкой связи L2 подключишь ко входу усилителя после того, как наладишь его.

Проверь по принципиальной схеме все соединения, правильность включения выводов транзистора, полярность электролитического конденсатора С6. Только убедившись, что ошибок в монтаже нет, можно подключить источник питания и приступить к налаживанию приемника. Хорошо бы сразу после подключения батареи измерить вольтметром напряжение, действующее между плюсовым и минусовым проводниками цепи питания. Если батарея хорошая, это напряжение должно быть 8,5–9 В. Значительно меньшее напряжение укажет на то, что используемая батарея частично разряжена, есть ошибки в монтаже или транзистор оказался с пробитыми р-n переходами.

Налаживание усилителя заключается в установке рекомендуемого тока коллекторной цепи подбором резистора R1. Для этого в коллекторную цепь включи миллиамперметр, резистор R1 замени временно такой же цепочкой резисторов, как при налаживании однокаскадного усилителя (R2 на рис. 93) и с ее помощью установи в коллекторной цепи ток, равный 2 3 мА. После этого к усилителю можно подключить колебательный контур с катушкой связи и приступить к испытанию приемника.

Прежде всего, выключи питание и настрой входную цепь приемника. Для этого к контуру подключи антенну и заземление, a параллельно ему последовательно соединенные головные телефоны и любой точечный диод. Получится знакомый тебе детекторный приемник. Настрой его на какую-либо радиовещательную станцию. Затем проводники, идущие от конденсатора С7, соедини между собой (чтобы замкнуть этот участок коллекторной цепи, пока там нет телефонов), телефоны подключи параллельно резистору R2 и включи питание. Теперь модулированные колебания радиочастоты будут усиливаться транзистором, детектироваться диодом V2, а создающиеся при этом колебания звуковой частоты преобразовываться телефонами в звук. Телефоны должны звучать значительно громче по сравнению с детекторным приемником.

Далее телефоны включи в соответствующим им участок коллекторной цепи транзистора, поточнее настрой входной контур на частоту принимаемой станции и дополнительной коррекцией тока в коллекторной цепи транзистора добейся наибольшей громкости звучания телефонов. Если возникнет самовозбуждение из-за паразитной связи между коллекторной и базовой цепями транзистора, то поменяй местами выводы высокочастотного дросселя или опытным путем найди такое его положение на монтажной панели, при котором свистящие звуки в телефонах пропадают.

Остается измерить сопротивление подстроечной цепочки резисторов и заменить ее резистором такого же номинала.

Итак, с устройством и работой элементов детекторного приемника различных вариантов ты был знаком по третьей и четвертой беседам. Поэтому в этой беседе я основное внимание уделил главным образом работе транзистора в каскаде усиления электрических колебаний. И это не случайно — подобные усилители будут составными частями многих твоих конструкций. В целом же в большей части беседы разговор шел о простом радиовещательном приемнике 0-V-1, т. е. приемнике, состоящем из детектора и одного каскада усиления колебаний звуковой частоты. А последний, рефлексный вариант, хотя и был однотранзисторным, но работал как приемник 1-V-1. Чувствительность его значительно лучше, чем у приемника 0-V-1, в чем ты убедился на опыте. Разговор о рефлексных приемниках мы продолжим в других беседах.
