Рис. 109. Подключение шунта и добавочного резистора к электроизмерительному прибору РА

Шунты и добавочные резисторы могут находиться как внутри корпусов приборов (внутренние), так и снаружи (внешние). Чтобы амперметр, миллиамперметр или вольтметр превратить в микроамперметр, иногда достаточно изъять из него шунт или дополнительный резистор. Именно такой, бывший в употреблении прибор магнитоэлектрической системы может оказаться в твоем распоряжении. И если его основные параметры I и и R и неизвестны, то измерить их придется самому. Для этого потребуются: гальванический элемент 332 или 343, образцовый (т. е. как бы эталонный) миллиамперметр на ток 1–2 мА, переменный резистор сопротивлением 5-10 кОм и постоянный резистор, сопротивление которого надо рассчитать. Постоянный резистор (назовем его добавочным) нужен для ограничения тока в измерительной цепи, в которую будешь включать неизвестный прибор. Если такого резистора не будет, а ток в измерительной цепи окажется значительно больше тока I и проверяемого прибора, то его стрелка, резко отклонившись за пределы шкалы, может погнуться. Если ток очень велик, то может даже сгореть обмотка рамки.

Сопротивление добавочного резистора рассчитай, пользуясь законом Ома. Вначале, для страховки, полагай, что I и проверяемого прибора не превышает 50 мкА. Тогда при напряжении источника питания 1,5 В (один элемент) сопротивление этого резистора должно быть около 30 кОм ( R= U/ I и= 1,5 В/0,05 мА — 30 кОм).

Проверяемый измерительный прибор РА п , образцовый миллиамперметр ( РА o ), переменный регулировочный резистор R р и добавочный резистор R д соедини последовательно, как показано на рис. 110.

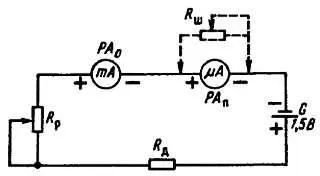

Рис. 110. Схема измерения параметров I и и R истрелочного прибора

Проверь, нет ли ошибок в полярности соединения зажимов приборов. Движок резистора R p поставь в положение наибольшего сопротивления (по схеме — в крайнее нижнее) и только после этого включай в цепь элемент G — стрелки обоих приборов должны отклониться на какой-то угол. Теперь постепенно уменьшай введенное в цепь сопротивление переменного резистора. При этом стрелки приборов будут все более удаляться от нулевых отметок их шкал. Заменяя добавочный резистор R д резисторами меньшего номинала и изменяя сопротивление переменного резистора, добейся в цепи такого тока, при котором стрелка проверяемого прибора установится точно против конечной отметки шкалы. Значение этого тока, отсчитанное по шкале образцового миллиамперметра, и будет параметром R и , т. е. током полного отклонения стрелки неизвестного прибора. Запомни его значение.

Теперь измерь сопротивление рамки. Сначала, как и при измерении параметра R и , переменным резистором R p установи стрелку проверяемого прибора на конечную отметку шкалы и запиши показание образцового миллиамперметра. После этого подключи параллельно проверяемому прибору переменный резистор сопротивления 1,5–3 кОм (на рис. 110 он показан штриховыми линиями и обозначен R ш . Подбери такое его сопротивление, чтобы ток через проверяемый прибор РА п уменьшился вдвое. При этом общее сопротивление цепи уменьшится, а ток в ней увеличится. Резистором R pустанови в цепи (по миллиамперметру) начальный ток и точнее подбери сопротивление резистора R ш , добиваясь установки стрелки микроамперметра точно против отметки половины шкалы. Параметр R и твоего микроамперметра будет равен сопротивлению введенной части резистора R ш .

Измерить это сопротивление можно омметром.

Теперь поговорим о том, как магнитоэлектрический прибор приспособить для измерения разных значений токов, напряжений, сопротивлений.

На практике тебе придется измерять постоянные токи в основном от нескольких долей миллиамперметра до 100 мА. Например, коллекторные токи транзисторов каскадов усиления радиочастоты и каскадов предварительного усиления звуковой частоты могут составлять примерно от 0,5 до 3–5 мА, а токи усилителей мощности достигать 60–80 мА. Значит, чтобы измерять сравнительно небольшие токи, нужен прибор на ток I и не более 1 мА. А расширить пределы измеряемых токов можно путем применения шунта (см. рис. 109, а ).

Сопротивление шунта можно рассчитать по такой формуле:

R ш = I иR и( I и max— I и),

где I и max — требуемое наибольшее значение измеряемого тока, мА. Если, например, I и = 1 мА, R и = 100 Ом, а необходимый ток I и max = 100 мА, то R ш должно быть: R ш= I иR и( I и max— I и) = 1·100/(100 — 1) ~= 1 Ом.

Таким миллиамперметром можно измерять токи: без шунта — до 1 мА, с шунтом — до 100 мА. При измерении наибольшего тока (до 100 мА) через прибор будет течь ток, не превышающий 1 мА, т. е. его сотая часть, а 99 мА — через шунт. Лучше, однако, иметь еще один предел измерений — до 10 мА. Это для того, чтобы более точно, чем по шкале 100 мА, можно было отсчитывать токи в несколько миллиампер, например коллекторные токи транзисторов выходных каскадов простых усилителей. В этом случае измеритель токов можно построить по схеме, показанной на рис. 111, а . Здесь используется универсальный шунт, составленный из трех проволочных резисторов R1-R3, позволяющий увеличить пределы измерений миллиамперметра в 10 и 100 раз. И если ток I и = 1 мА, то, применив к нему такой шунт, суммарное сопротивление которого должно быть значительно больше R и , прибором можно будет измерять постоянные токи трех пределов: 0–1 мА, 0-10 мА и 0-100 мА. Зажим «—Общ.» — общий для всех пределов измерений. Чтобы узнать измеряемый ток, надо ток, зафиксированный стрелкой прибора, умножить на численное значение коэффициента возле соответствующего зажима. А поскольку ток I и прибора известен, то возле зажимов вместо множителей «х1», «х10», «х100» можно написать предельно измеряемые токи. Для нашего примера это могут быть надписи: «1 мА», «10 мА», «100 мА». Более подробно о расчете универсального шунта я расскажу еще в этой беседе.

Шунты изготовляют обычно из провода, обладающего высоким сопротивлением — манганина, никелина или константана, наматывая их на каркасы из изоляционных материалов. Каркасом шунта миллиамперметра может быть гетинаксовая планка длиной чуть больше расстояния между зажимами прибора (рис. 111, б ). Выводами шунта и отводами его секций служат отрезки медного провода, укрепленные в отверстиях в планке. От них идут проводники к входным зажимам (или гнездам) прибора.
