Когда краска хорошо высохнет, заготовку платы помещают для травления в раствор хлорного железа плотностью 1,3, налитый в плоскую пластмассовую или фарфоровую ванночку. Для раствора такой плотности 150 г хлорного железа раствори в 200 см 3воды. Во время травления ванночку нужно все время покачивать. В растворе комнатной температуры травление фольги длится примерно 1 ч, а в подогретом до температуры 40–50 °C — около 15 мин. Протравленную плату тщательно промывают попеременно холодной и горячей водой, сушат, а затем в намеченных ранее местах просверливают отверстия для выводов деталей. Перед монтажом плату шлифуют мелкой шкуркой, промывают растворителем или ацетоном, чтобы удалить остатки кислотоупорной краски, и сразу покрывают канифольным лаком (15 %-ный раствор канифоли в спирте или ацетоне), предохраняющим печатные проводники от окисления.

При монтаже выводы деталей пропускают через отверстия в плате и снизу припаивают к печатным проводникам. Для примера на рис. 149, а показаны печатная плата и схема соединения на ней деталей усилителя звуковой частоты к детекторному приемнику, смонтированному по знакомой тебе схеме, приведенной на рис. 92 (справа от штриховой линии). Вид на плату показан со стороны печатных проводников, а детали находятся с другой стороны платы (см. рис. 93). Теперь, если захочешь, ты можешь смонтировать его на печатной плате.

А как быть, если нет хлорного железа? В таком случае можно плату сделать под печатный монтаж, пользуясь ножом-резаком, о котором я уже говорил тебе в этой беседе. Плату такого же однотранзисторного усилителя ты видишь на рис. 149, б . Компоновка деталей на ней такая же, как на плате рис. 149, а , но токонесущие проводники образуют не фигурные, а прямоугольные полоски фольги, отделенные одна от другой прорезями в фольге.

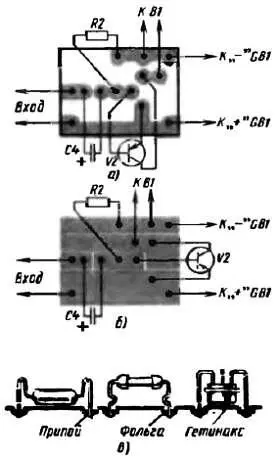

Рис. 149. Печатный монтаж

При печатном монтаже такие детали, как резисторы, транзисторы, конденсаторы, должны монтироваться на плате жестко; они должны быть плотно прижаты к плате или их проволочные выводы должны быть предварительно отформованы — изогнуты наподобие ступенек, исключающих продольное смещение. Некоторые приемы монтажа таких деталей показаны на рис. 149, в . Это необходимо для того, чтобы при нажатии на деталь сверху тонкие проводники из фольги не могли отслаиваться от платы и разрываться.

Монтаж некоторых конструкций, о которых я еще буду рассказывать, выполнен печатным методом. Но это не значит, что только так должно быть. Монтаж тех же конструкций может быть проволочным.

Надежная работа конструируемой радиоаппаратуры зависит не только от качества используемых в ней транзисторов, но и от соблюдения правил их монтажа.

Выводы транзисторов перед монтажом выпрямляют, зачищают от окислов, залуживают, изгибают по определенной форме (формуют) и, если надо, укорачивают. При этом вывод у корпуса придерживают пинцетом или плоскогубцами, чтобы на обломить. Изгиб проволочных выводов маломощных транзисторов допустим с радиусом 1,5–2 мм на расстоянии не менее 3 мм от корпуса с обязательным придерживанием у корпуса пинцетом или плоскогубцами, чтобы не выкрошить стеклянные изоляторы. Выводы транзисторов не рекомендуется укорачивать более чем до 15 мм.

Необходимо помнить, что транзисторы, как, впрочем, и все полупроводниковые приборы, чувствительны к перегреву, а перегрев влияет на изменение их параметров. Поэтому припаивать выводы транзисторов надо паяльником мощностью не более 40 Вт. Для улучшения отвода тепла от транзистора во время пайки его выводы придерживают пинцетом или плоскогубцами, выполняющими функцию дополнительного теплоотвода. Процесс пайки должен быть кратковременным не более 3–5 с, а повторную пайку того же соединения (если, конечно, в этом есть необходимость) следует проводить не ранее, чем через 2–3 мин.

Пробивное напряжение р-n переходов многих маломощных биполярных и полевых транзисторов измеряемся единицами вольта и даже меньше. И если рабочая часть паяльника имеет недостаточную изоляцию от нагревательной обмотки, то он может стать причиной порчи транзистора. Поэтому при монтаже транзисторов желательно пользоваться низковольтным паяльником, питая его от понижающего трансформатора и, кроме того, заземляя корпус паяльника снаружи.

При монтаже полевых транзисторов не следует забывать и о возможности пробоя их статическим электричеством и даже напряжением наводок. Электрический заряд, возникший на твоем теле, если ты стоишь на полу, непроводящем ток, может в момент прикосновения к транзистору создать электрический импульс, достаточный для вывода транзистора из строя. Поэтому при монтаже полевых транзисторов особенно желательно пользоваться низковольтным паяльником, его жало следует заземлять и перед пайкой замыкать накоротко все выводы отрезком оголенного провода. Полезно, кроме того, перед монтажом и во время монтажа полевых транзисторов самому радиолюбителю периодически «разряжаться», касаясь рукой заземления на несколько секунд.

Вообще же электрический паяльник, который будет постоянным рабочим инструментом во всех твоих радиомонтажных делах, может причинить неприятность не только транзистору или другому полупроводниковому прибору, но и лично тебе, если один из его токонесущих проводов или нагревательный элемент окажется соединенным с металлическим корпусом. Пользоваться таким паяльником опасно — можно попасть под высокое напряжение электроосветительной сети. Поэтому время от времени проверяй с помощью омметра, не появился ли электрический контакт между корпусом и штепсельной вилкой на конце шнура питания паяльника.

Постарайся приобрести низковольтный паяльник, например типа ПСН 25–36. Правда, для его питания потребуется трансформатор, понижающий напряжение сети до 25–36 В. Зато монтаж таким паяльником безопасен и для элементов радиоаппаратуры, и для тебя.

* * *

Продолжительной оказалась наша беседа о твоей мастерской. Но и она не охватила всех советов, связанных с технологией изготовления разных деталей, практикой монтажа аппаратуры, приборов. Постараюсь восполнить упущенное применительно к конкретным конструкциям.

После детекторного и однотранзисторного приемников ты начнешь (а может быть, уже начал) конструировать усилители 3Ч и более сложные приемники, позволяющие слушать радиопередачи не на головные телефоны, а на электродинамическую головку прямого излучения.
