Как устроены и работают химические источники постоянного тока? Как транзисторный приемник, усилитель или иное радиотехническое устройство или прибор питать от сети переменного тока?

Вот на эти и некоторые другие вопросы, связанные с источниками тока для питания конструируемых тобой радиотехнических устройств, я и хочу ответить в этой беседе.

С устройством простейшего гальванического элемента я знакомил тебя еще в первой беседе (см. рис. 7). Электродами такого элемента служат разнородные металлические пластинки, а электролитом — раствор кислоты. Это вполне работоспособный химический источник постоянного тока. Но он имеет два существенных недостатка.

Первый недостаток заключается в том, что электролит элемента — едкая жидкость, которую можно пролить, расплескать. Второй недостаток — заметное влияние на работу элемента явления поляризации. Сущность поляризации заключается в следующем: в результате непрерывного разложения электролита током, протекающим внутри элемента, на положительном электроде оседают в виде пузырьков положительные ионы водорода, образуя на нем газовую пленку, препятствующую движению электрических зарядов. Оба эти недостатка простейшего жидкостного элемента устранены в тех сухих гальванических элементах, которыми ты уже пользовался и будешь использовать для питания своих конструкций.

Ты, уверен, не раз разбирал разрядившуюся батарею 3336Л, чтобы посмотреть, что находится под защитным слоем бумаги. Там три элемента, которые изолированы один от другого картонными прокладками. Сверху элементы защищены мастикой черного цвета — смолкой. Удалив смолку, ты увидишь графитовые стержни с металлическими колпачками, выступающие из цинковых стаканчиков. Графитовые стержни — это выводы положительных электродов, а цинковые стаканчики — отрицательные электроды элементов.

Чтобы рассмотреть внутреннее устройство элемента, придется осторожно разрезать по длине и отогнуть края цинкового стаканчика. Графитовый стержень находится в мешочке, наполненном спрессованной смесью толченого угля, порошка графита и двуокиси марганца. Это — деполяризатор. А электролитом служит студенистая паста, заполняющая пространство между деполяризатором и стенками стаканчика, представляющая собой раствор нашатыря с примесью крахмала и муки.

Во время работы элемента выделяющийся водород соединяется с кислородом, содержащимся в двуокиси марганца деполяризатора, в результате чего поляризация не наступает. Сухой элемент работает до тех пор, пока от действия химической реакции не разрушится цинковый электрод и не изменится химический состав электролита и деполяризатора.

Наша промышленность выпускает более десятка типов цилиндрических стаканчиковых элементов, предназначаемых для питания маломощных электродвигателей, различной осветительной и радиоэлектронной аппаратуры. Для питания же промышленных и радиолюбительских транзисторных переносных приемников, магнитофонов, измерительных приборов наиболее широко используются элементы 373, 343, 332 и 316 (рис. 160). От элементов 336, из которых состоит батарея 3336Л, они отличаются только размерами.

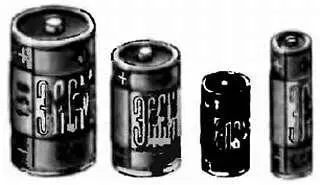

Рис. 160. Гальванические элементы 373, 343, 332и 316

Один гальванический элемент независимо от его конструкции развивает напряжение около 1,5 В. Ток же, который можно потреблять, от элемента, определяется главным образом размерами его электродов и обычно не превышает 0,2–0,3 А.

Для обозначения гальванических элементов и батарей, составляемых из гальванических элементов, применяют в основном цифровую систему. Первые две цифры в обозначении стаканчиковых элементов (от 20 до 49) в зашифрованной форме характеризуют форму, габариты и электрохимический состав элемента. Третья цифра служит шифром высоты элемента. Но учти, эти цифры являются только условным шифром и не могут служить указателем на конкретные размеры в единицах длины.

Обозначение батареи, образованной последовательным соединением элементов, состоит из шифра элементов и числа элементов в батареи. При этом цифру, соответствующую числу элементов в батарее, ставят перед шифром обозначения ее элементов. Батарея 3336Л, например, состоит из трех элементов 336, потому в ее обозначении перед шифром элементов стоит цифра 3. Для некоторых батарей за цифрами обозначения ставят букву У, X или Л, указывающую на рекомендуемый температурный режим эксплуатации батарей: У — универсальная, X — хладостойкая, Л — летняя.

Батарея 3336Л, следовательно, летняя, эксплуатировать ее рекомендуется при окружающей температуре 0 — плюс 50 °C, а батарею 3336X — до минус 40 °C. При пониженной температуре гальванические элементы и батареи разряжаются быстрее, чем при нормальной. Продолжительность работы батареи 3336Л при температуре минус 10 °C и батареи 3336Х при температуре минус 20 °C в 3–4 раза меньше, чем в рекомендуемых температурных условиях.

В некоторых батареях, например в батарее «Крона ВЦ», элементы имеют форму галеты, поэтому их называют элементами галетного типа. Внешний вид такой батареи и устройство ее элементов изображены на рис. 161. Oтрицательным электродом элемента служит цинковая пластинка, а положительным — поляризационная масса, состоящая из смеси двуокиси марганца и графита, которая обернута тонкой пористой бумагой. Между электродами имеется картонная прокладка. Галету пропитывают электролитом и прочно стягивают тонкой пленкой эластичного пластиката.

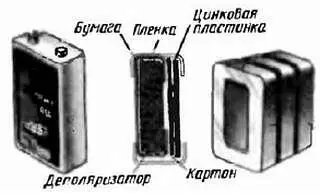

Рис. 161. Батарея « Крона ВЦ» и гальванический элемент галетного типа (в увеличенном виде)

При сборке батареи отдельные галеты укладывают в виде столбика и сжимают. При этом края пластиковых пленок плотно прилегают одна к другой, образуя сплошную оболочку столбика, предохраняющую от испарения воды из электролита. В батарее «Крона ВЦ» семь соединенных последовательно элементов, начальное напряжение батареи 9 В.

Справочную таблицу гальванических элементов, наиболее широко используемых радиолюбителями для питания конструкций, ты найдешь в конце книги (см. приложение 4 ). Поясню основные сведения, касающиеся начальных характеристик и режима разрядки элементов и батарей.

Начальное напряжение U нач - это напряжение между полюсами свежеизготовленного, не бывшего в употреблении элемента (батареи) при подключении к нему внешней цепи (нагрузки R н ) сопротивлением, указанным в графе «Режим разрядки». Продолжительность работы, выраженная в часах, характеризует время, в течение которого напряжение источника тока, разряжаемого на нагрузку заданного сопротивления, уменьшается до конечного напряжения U кон . — Например, начальное напряжение элемента 343 при подключении к нему внешней цепи сопротивлением 20 Ом равно 1,4 В. Это напряжение при непрерывной разрядке элемента в течение 12 ч уменьшается до конечного напряжения, соответствующего 0,85 В. Элемент (батарея), напряжение которого снизилось до конечного U кон , считается разряженным и для дальнейшей эксплуатации непригодным.
