5. Номера контактов следует ставить с внешней стороны условного обозначения элемента, а наименование сигналов — внутри условного обозначения.

6. Для всех элементов следует указывать номинальное значение или тип, кроме того, очень хорошо обозначать все элементы на схеме, например, R 7 или ИС 3 .

Практические советы

1. Обозначения проставляйте непосредственно около символа элемента, четко выделяйте группы обозначений, относящиеся к элементу: символ элемента, обозначение, тип или номинальное значение.

2. Как правило, сигналы в схемах распространяются слева направо; привычным направлением можно пожертвовать ради ясности изображения.

3. Источники положительного напряжения питания располагайте в верхней части листа, а источники отрицательного напряжения питания - в нижней. В связи с этим транзисторы n-р-n -типа обычно изображают так, что их эмиттеры «смотрят» вниз, а эмиттеры транзисторов р-n-р -типа — вверх.

4. Не старайтесь подключить все провода в схеме к шине питания или к общей земле. Для того чтобы указать эти напряжения в нужных точках схемы, используйте условное обозначение земли и такие обозначения, как + U кк .

5. Полезно обозначать сигналы и функциональные блоки, а также показывать форму сигнала; на логических схемах очень хорошо обозначать шины сигналов, например СБРОС или СИНХР.

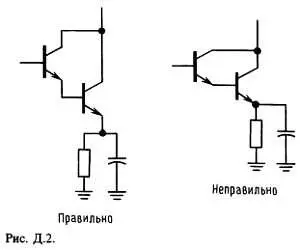

6. При изображении соединений с контактами компонентов эти контакты лучше немного продолжить, чтобы компонент выделялся на схеме. Транзисторы, например, изображайте так, как показано на рис. Д.2.

7. Около символов элементов оставляйте некоторое пространство; например, символы ОУ, отдельных компонентов и провода не рисуйте вплотную друг к другу. Тогда схему будет легче читать, и у вас останется место для проставления обозначений, номеров контактов и т. д.

8. Обозначайте все «квадратики», функции которых сразу не очевидны: например, компараторы и ОУ, сдвиговые регистры и счетчики. Смелее изобретайте новые условные обозначения.

9. Разъемы печатных плат, контакты разъемов и другие подобные элементы обозначайте с помощью небольших прямоугольников, овалов, кружков.

10. Схема должна давать ясное представление о том, какие сигналы поступают на переключатель. Не заставляйте людей, которым предстоит работать с вашей схемой, разгадывать «головоломки с переключателями».

11. Для ОУ и логических устройств подключение источников питания обычно не изображают, а подразумевают. Однако все нестандартные подключения (например, в случае, когда ОУ работает от единственного источника питания и U_ — это земля) и входы следует указывать.

12. Очень полезно составлять небольшие таблицы и указывать в них номера и типы ИС, контакты источников питания (например, номера контактов для U KK и земли).

13. В нижней части листа следует помещать штамп, в котором указывается наименование схемы, наименование прибора, кто начертил схему, кто ее разработал и проверил, дата и номер сборки. Следует предусмотреть также табличку корректировок с графами для номера, предмета корректировки и даты.

14. Советуем рисовать схемы от руки на миллиметровой бумаге или на простой бумаге, под которую подложен разграфленный лист. Так получается быстро и хорошо. Пользуйтесь карандашом, а не шариковой ручкой.

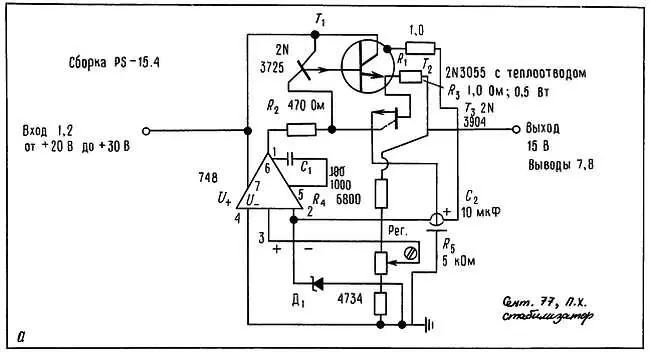

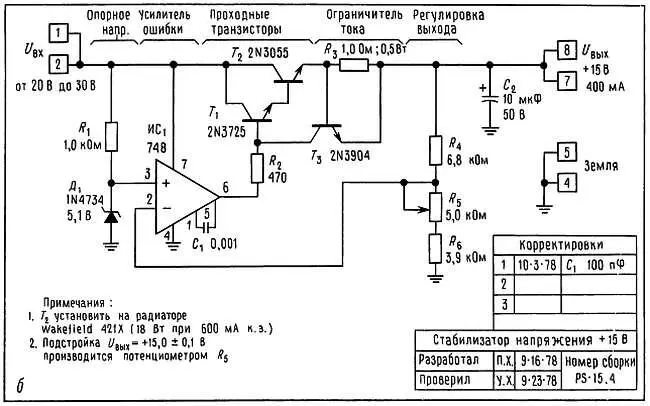

В качестве иллюстрации мы приводим на рис. Д.3 два варианта одной и той же принципиальной схемы: один служит примером того, как не следует чертить схемы, а другой - примером хорошей схемы, достойной подражания. При построении первого варианта схемы забыли обо всех правилах и в результате ее почти невозможно понять. Как много плохих привычек собрано в этом примере! И с каждой из них нам приходится сталкиваться на практике. (Создание «плохой» схемы очень нас позабавило, но в жизни такие примеры настроения не поднимают.)

Рис. Д.З.

Графическое построение нагрузочных линий можно найти в начале большинства учебников по электронике. Мы решили вынести изложение этого метода в приложение, так как при разработке схем на основе транзисторов он не так полезен, как при разработке схем на основе вакуумных электронных ламп. Однако к нему прибегают при работе с некоторыми нелинейными элементами (например, с туннельными диодами), и вообще он представляет собой интересный и полезный инструмент анализа.

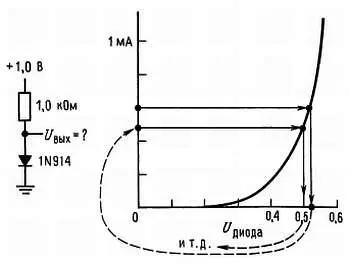

Начнем с примера. Допустим, вас интересует падение напряжения на диоде, представленном на рис. Е.1. Предположим, что вам известна вольт-амперная характеристика используемого диода (конечно, существует некоторый технологический разброс, а также сказывается влияние температуры окружающей среды): пусть она имеет такой вид, как показано на графике. Как определить положение точки покоя? Один метод заключается в том, что нужно грубо задать величину тока, скажем 0,6 мА, затем с помощью вольт-амперной характеристики определить падение напряжения на резисторе, затем на основании этого результата определить новую величину тока (в данном случае 0,48 мА). Этот итеративный метод иллюстрирует рис. Е.1. После нескольких итераций вы получите ответ, который, правда, оставляет желать лучшего.

Рис. Е.1.

С помощью метода нагрузочных линий ответ на подобный вопрос можно получить сразу же.

Представьте себе, что вместо диода включен некоторый элемент; резистор с сопротивлением 1,0 кОм по-прежнему выступает в качестве нагрузки. А теперь давайте построим на вольт-амперной характеристике график зависимости тока, протекающего через резистор, от напряжения на элементе. Оказывается, построить такой график не трудно: при напряжении 0 В ток равен просто U + / R (полное падение напряжения на резисторе); при напряжении U + ток равен нулю; все промежуточные значения лежат на прямой, соединяющей эти две точки. Теперь на том же самом графике построим вольт-амперную характеристику элемента. Рабочая точка (точка покоя) принадлежит одновременно двум графикам, т. е. совпадает с точкой их пересечения, как показано на рис. Е.2.

Рис. Е.2. 1 — вольт-амперная характеристика черного ящика (в данном случае диода); 2— нагрузочная линия (устанавливается с помощью U +и R).
