Энергонезависимые ОЗУ.РПЗУ удобны для применения в качестве энергонезависимых ПЗУ, однако часто возникает необходимость иметь энергонезависимую оперативную память. Для этого можно использовать ЭРПЗУ, однако для них характерен очень длинный (10 мс) цикл записи (и ограниченное число циклов чтения/записи). Имеются две возможности достичь характерного для ОЗУ времени чтения/записи (100 нc) при неограниченном числе циклов чтения/записи: использовать либо статическое КМОП ОЗУ с резервным батарейным питанием, либо необычную микросхему "NOVRAM" фирмы Xicor, в которой объединены статическое ОЗУ и ЭРПЗУ.

Ранее уже обсуждался вопрос о резервном батарейном питании ОЗУ, которое убивает двух зайцев разом: низкая цена и высокая скорость чтения/записи ОЗУ сочетаются с энергонезависимостью ПЗУ. Разумеется, в этом случае следует использовать КМОП ОЗУ с известным значением критического тока. Некоторые фирмы выпускают «энергонезависимые ОЗУ», размещая в обычном DIP-корпусе вместе с микросхемой КМОП ПЗУ литиевую батарейку и логические схемы переключения питания. В качестве примера можно указать микросхемы фирмы Dallas Semiconductor DS1225 (8Кx8) и DS1230 (32Кx8); эта фирма также выпускает линейку «интеллектуальных разъемов», содержащих батарейку и логические схемы, с помощью которых обычные ОЗУ как по мановению волшебной палочки становятся энергонезависимыми. Учтите, что образованное таким образом энергонезависимое ОЗУ, строго говоря, не бессмертно; срок службы батарейки, а следовательно, и данных, около 10 лет. Как и для обычного статического ОЗУ, здесь нет ограничений на выдерживаемое памятью число циклов чтения/записи.

NO VRAM (NOnVolatile RAM-энергонезависимое ОЗУ) фирмы Xicor сочетает обычное статическое ОЗУ с «теневым» ЭРПЗУ в том же кристалле. Входной сигнал STORE ' переносит содержимое ОЗУ в ЭРПЗУ при полной длительности цикла записи 10 мс; извлекаются данные быстрее, за время около 1 мкс. При наличии микросхемы контроля питающих напряжений из серии МАХ690 вы заблаговременно получаете предупреждение и можете сохранить содержимое ОЗУ еще до того, как напряжение +5 В упадет до критического значения. Объявлено, что NO VRAM выдерживают 10000 операций сохранения и, подобно обычным ОЗУ, неограниченное число операций чтения/записи в ОЗУ.

Если сравнивать два описанных варианта энергонезависимых ОЗУ, то вариант с резервной батарейкой представляется в общем предпочтительным, поскольку позволяет использовать любое наличное ОЗУ, если только в нем предусмотрен режим отключения при нулевом токе. Это значит, что вы можете использовать большие ОЗУ последних выпусков, а также, например, выбрать наиболее быстродействующие ОЗУ, если это для вас важно. Хотя батарейки имеют конечный срок эксплуатации, для большинства приложений он достаточен. Для кратковременного (сутки или менее) хранения информации вы можете заменить литиевую батарейку двухслойным конденсатором большой емкости; такие конденсаторы в очень маленьких корпусах с емкостью до фарады и более предлагаются фирмами Panasonic, Sohio и др.

Запоминающие устройства: общая сводка. Рис. 11.35 подытоживает важнейшие характеристики различных типов ЗУ.

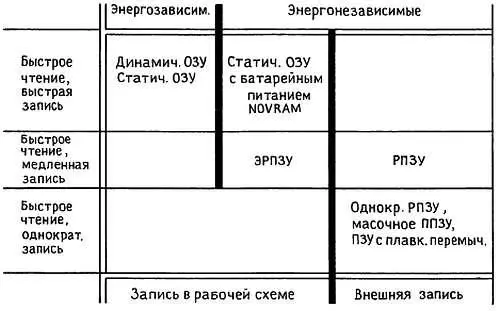

Рис. 11.35. Типы запоминающих устройств.

Из показанных на рисунке мы рекомендуем динамические ОЗУ шириной 1 бит для больших матриц памяти с возможностью чтения и записи, статические ОЗУ шириной 1 байт для небольших матриц памяти микропроцессорных систем, РПЗУ для хранения программ и параметров, не требующих перезаписи, и либо ЭРПЗУ (если длительность процесса записи не имеет значения), либо статические ОЗУ с резервным батарейным питанием (для достижения максимального быстродействия по чтению/записи) для энергонезависимого хранения модифицируемых данных.

Как и любой дарвиновский процесс, эволюция микропроцессоров протекала в нескольких расходящихся направлениях. В борьбе за выживание менее приспособленным угрожает опасность вымирания. Примером различающихся эволюционных путей являются процессоры с отдельными командами ввода-вывода и с «вводом-выводом, отображаемым на память». В последнем случае регистры периферийных устройств выглядят просто как ячейки памяти (представителем первого направления является МП 8086, второго - МП 68000) [2] В действительности в МП 8086 реализованы оба способа обращения к внешним устройствам. — Прим. перев . . Далее, можно выделить машины, использующие для большинства арифметических операций не регистры, а память. Другая альтернатива в конструировании микропроцессоров касается использования выводов микросхемы: в некоторых ЦП выводы являются многофункциональными, что позволяет повысить гибкость микросхемы. Различаться могут размеры слов (4, 8, 16 или 32 бит) и стеков, а также элегантность (или полнота) системы команд. Каждое семейство микропроцессоров имеет собственный язык ассемблера (вечный камень преткновения для начинающих). Микропроцессоры обычно выполняются по КМОП-технологии, но можно найти и такие, которые используют n МОП-технологию или биполярную логику.

Еще большие различия можно обнаружить у микропроцессоров, предназначенных для решения разных задач. С одной стороны, имеются «однокристальные» процессоры со встроенными ОЗУ и ПЗУ, параллельными портами, УСАПП, таймерами и даже аналого-цифровыми преобразователями. Другая крайность представлена мощными 32-разрядными ЦП 80486, 68040 и АМ29000, которые перекрывают вычислительные возможности больших компьютеров, но для полной реализации своих совершенных качеств требуют обширного аппаратного и программного обеспечения. Микросхемы повышенной степени интеграции занимают золотую середину; например, микросхема Н16 представляет собой комбинацию в одном кристалле ЦП 68000 с двумя УСАПП, таймерами и каналами прямого доступа.

В настоящей главе во всех примерах использовался МП 68008, но мы не хотели бы оставить у читателя впечатление, что другие микропроцессоры хуже. В табл. 11.8 перечислены наиболее популярные из доступных в настоящее время микропроцессоров. Таблицу нельзя рассматривать, как исчерпывающий список всего имеющегося в продаже.

Если вы разрабатываете прибор с микропроцессорным управлением, то каким образом выполнить написание, ассемблирование, отладку и загрузку в ПЗУ программы для него? Это серьезная проблема, особенно для начинающих работать с микропроцессорами. Для решения ее можно предложить целый ряд методик, от простого автономного способа под названием «прожги и ломай» ( burn and crash ) до изощренных систем проектирования и эмуляторов языков высокого уровня. В настоящем разделе мы попытаемся описать, чем можно сегодня воспользоваться и насколько это полезно при разработке приборов с микропроцессорным управлением.
