Решение подобных вопросов важно при оформлении внешнего вида изделия, а также для его надежности и удобства в работе, но мало влияет на стоимость и простоту разработки и испытаний. В этой главе мы приведем некоторые сведения и дадим советы для решения этих вопросов, которые возникают на той стадии работы, когда схема уже проверена экспериментально. Начнем с конструкции схемы как таковой, ее внутренних и внешних соединений и выбора корпуса. Так как в этой главе не рассматриваются вопросы, связанные с разработкой самой схемы, главу можно лишь просмотреть.

Это необычное название говорит о том, что оно возникло от прежней практики создания радиоприемников из прекрасных лакированных деревянных досок на лампах, катушках, конденсаторах и т. д., где все соединительные провода выводились на верхнюю сторону панели. Позже делали приемники, более совершенные и элегантные (для использования в гостиных «дамами в кринолинах»). В них отверстия располагались вблизи каждого узла, и таким образом проводку можно было спрятать под ближайшую панель. Практика испытания схем с помощью построения макетов в виде панелей с тех пор называется конструированием по «самолету». Деревянные «самолеты» больше не используются (за исключением кухни). Для монтажа макетов электронных схем удобны пластиковые платы, в которых имеется ряд отверстий для ИМС или других компонентов и несколько рядов лепестков, в том числе для распределения напряжения питания. Комплекты таких плат поставляют фирмы АР и Global Specialties, более тщательно выполненные наборы плат с корпусами изготовляются Е&L Instrument и многими другими фирмами. Они предназначены для испытания схем, но не для построения постоянно действующих вариантов.

Чтобы сконструировать один из видов схемы, рассчитанной на определенный срок службы, лучше всего, вероятно, использовать одну из многих карт-прототипов ПС, в которых уже имеются отверстия с контактами под ИМС и другие элементы.

Межсоединения этих элементов организуются таким образом: каждая контактная площадка для вывода ИМС и других элементов соединена на плате с двумя или тремя ближайшими свободными контактными площадками. Припаивая провода последовательно от одной контактной площадки к другой, вы производите необходимый монтаж схемы. На такой плате, кроме того, обычно имеется несколько дополнительных шин, которые подключаются к источникам питания и земле.

Такие платы выпускаются фирмами Douglas Electronics, Atronics, Vector, Triad, Radio Shack и др. Они имеют печатный разъем с контактами-ламелями по краю — в виде медных полосок с позолоченными краями с фиксатором для установки ПС в гнездо разъема.

Конфигурации разъемов в некоторой степени стандартизированы. Чаще других распространены платы с 22 контактами на каждой стороне с шагом 3,9 мм (бывают также и 3,2 и 2,5 мм). Разъем, соответствующий такой плате, называется двусторонним 44-контактным печатным разъемом. Платы-макеты могут быть различных размеров и вмещают от 12 до 36 и более ИМС. Несколько большей совместимостью с конструкциями компьютеров обладают платы, рассчитанные на 100 или более ИМС. Такие платы могут непосредственно использоваться в головном образце небольшой вычислительной машины. Некоторые из этих плат — с односторонней печатью, другие — с двусторонней, со сквозными отверстиями. Этот вопрос еще будет обсуждаться ниже в связи с обычно используемыми ПС. На рис. 12.1 приведена фотография небольшой платы-макета печатной схемы (Douglas Electronics 11-DE-3), вставляемой в 44-контактное двустороннее гнездо и встраиваемой в рамку с направляющими (Elco 6022), поддерживающими платы ПС.

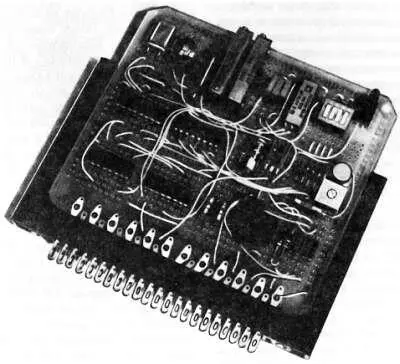

Рис. 12.1. Плата «самолет» для макетирования пайкой, широко используемая при монтаже небольших схем, особенно содержащих как дискретные элементы, так и ИМС. Такая плата приспособлена для монтажа 12 ИМС в двухрядных (DIP) корпусах. Она имеет шины разводки заземления и питания. Металлизированный печатный разъем стандартизован, поэтому плата может вставляться в общий каркас или разъем с обоймой, как показано на рисунке. В данной схеме помимо транзистора и ИМС содержатся различные компоненты: одно- и многооборотные подстроечные индуктивности, потенциометры, кварцевый резонатор, размещенные в корпусе DIP ключи, миниатюрные реле и световой индикатор логических состояний.

Для разработки прототипов ПС широко используется и другая форма экспериментальных плат — так называемые платы с перфорацией. Это тонкий лист из слоистого изоляционного материала с отверстиями, сделанными через равные промежутки (чаще всего ~ 5 мм) под маленькие металлические штырьки. При разводке схемы вы вставляете дюжину маленьких штырьков, куда найдете нужным, укрепляете на них компоненты и по завершении монтажа припаиваете провода от штырька к штырьку. Платы с перфорацией очень хороши для работы, но они становятся неудобными в случаях плотного расположения ИМС, когда расстояние между штырьками получается меньше 2,5 мм. Пример платы с перфорацией приведен на рис. 12.2.

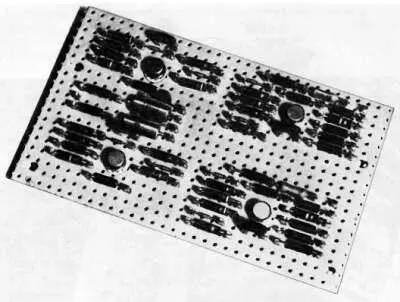

Рис. 12.2. Плата типа перфокарты. Удобная для построения макетов на дискретных компонентах, но для ИМС она не очень хороша. Штырьки плотно вставлены в отверстия (или развальцованы специальным инструментом), а разводка делается снизу.

Разновидностью плат ПС являются платы под монтаж накруткой (Gardner-Denver). Они представляют собой схемные карты с цепочками гнезд (или контактных площадок) под ИМС со штырьками, соединенными с каждым из контактных гнезд и имеющими длину от 7,5 до 15 мм (рис. 12.3).

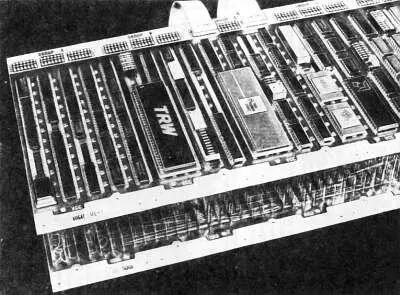

Рис. 12.3. Большая панель с монтажем «накруткой» и ее нижняя сторона (вид в зеркале). Проволочный монтаж микрокомпьютерной схемы выполнен машинным способом (см. разд. 12.08. «САПР/АСУП»). На этой универсальной панели размещены чипы разных размеров, переходники-держатели элементов, а также участки для подсоединения внешних плат с помощью ленточных кабелей с двухрядными 14 штырьковыми разъемами.

Штырьки в поперечном сечении представляют собой обычно квадраты со стороной 0,625 мм и сделаны из твердого металла с острыми кромками, покрытого золотом или оловом. Провод не припаивается к этим штырькам, а плотно накручивается на них с помощью электрического пистолета для накрутки (существует недорогой вариант его, известный как «ручной инструмент для накрутки проволоки»). Накрутка — очень быстрый способ. Вы просто вставляете зачищенный конец провода в инструмент, устанавливаете инструмент на штырек — свистящий звук и работа готова. Для этих целей используется стандартная посеребренная медная проволока калибра 26 или 30 [3] Сечением приблизительно 0,25-0,35 мм. — Прим. ред . с кайнаровой изоляцией. Существует специальный инструмент и для зачистки без зазубрин тонких проводов от изоляции. В процессе накрутки проволока плотно натягивается на острые углы, образуя несколько дюжин швов холодной сварки, непроницаемых для газов. В результате соединение накруткой получается таким же надежным, как и соединение пайкой, причем делается оно очень легко и быстро. Для логических схем, содержащих немного дискретных компонентов, монтаж накруткой, вероятно, лучший способ монтажа при изготовлении одной или двух схем средней сложности. Так как панели с контактами накруткой выпускаются в первую очередь для корпусов с ИМС, такой монтаж меньше подходит для схем с множеством резисторов, конденсаторов и других дискретных элементов. Для таких схем монтаж пайкой предпочтительнее.
