Пауль Хоровиц - Искусство схемотехники. Том 3 [Изд.4-е]

Для установки на платы с накруткой дискретных компонентов используются специальные переходники, которые вставляются в гнезда ИМС, и затем производится накрутка проводов с использованием соединительных штырьков. Некоторые панели с накруткой имеют сверхлегкоплавкие контактные площадки (а не гнезда для ИМС), очень удобные для установки дискретных компонентов. Особенно приятный вид имеют платы с накруткой, в которых штырьки располагаются на той же стороне, что и компоненты (обычно штырьки выводятся на другую сторону). Хотя на этом типе плат плотность монтажа (т. е. число ИМС на единицу площади) меньше, они удобны для работы с дискретными компонентами, так как компоненты можно видеть в процессе накрутки. Кроме того, имеется возможность уменьшить промежутки между соседними платами, поскольку и компоненты, и штырьки располагаются на одной и той же стороне. Этот тип плат без гнезд практически полностью подходит для конструирования и линейных, и цифровых схем. Пример такой платы приведен на рис. 12.4.

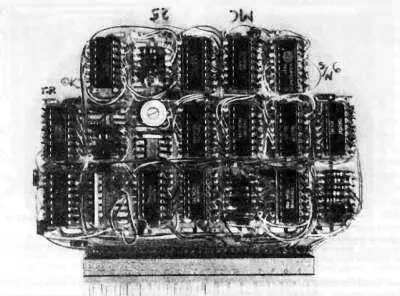

Рис. 12.4. Платы с соединениями накруткой обеспечивают точный и быстрый монтаж, особенно они хороши для схем с цифровыми ИМС. Эта плата сделана по образцу печатной схемы, штырьки для соединения накруткой вынесены на компонентную сторону в отличие от обычного расположения штырьков на нижней стороне. Такая специфическая компоновка платы диктуется внутренними габаритами океанографического датчика давления, для которого она предназначена.

На рис. 12.5 для сравнения показаны монтаж макета схемы на плате с накруткой и окончательный вариант печатной схемы, используемой в производстве.

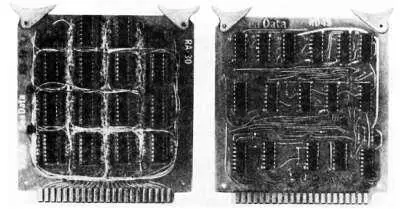

Рис. 12.5. Плата-прототип с контактами накруткой и печатная схема — ее преемник. В печатной плате отсутствуют перекрестные помехи, и она гораздо проще для изготовления большими партиями. Кроме того, в ней исключены ошибки при монтаже проводов.

Печатные схемы удобнее в массовом производстве: у них превосходные электрические параметры и они имеют не такой запутанный вид, как панели с монтажом накруткой. О платах ПС мы будем говорить в следующем разделе.

При серийном производстве любой электрической схемы лучше пользоваться печатным монтажом. Печатная плата представляет собой твердую пластину из непроводящего материала с тонкими медными линиями, являющимися схемными проводниками. Хотя ранние печатные схемы считались малонадежными (вспомните рекламу телевизоров, высокие качества которых обеспечивались тем, что в них не использовались печатные схемы, а применялся навесной монтаж с ручной сборкой), технологические процессы создания материалов для ПС и производства законченных плат достигли такого уровня, что сейчас изготовление печатных схем практически не представляет проблемы. И действительно, платы ПС являют собой самую надежную технику монтажа. Печатные схемы, как правило, используются в компьютерах, в космической аппаратуре, в военной, электронной технике, где, как известно, высокая надежность имеет особое значение.

«Майлар» или фоточертеж.Изготовление платы ПС начинают с того, что имея комплект плакатов рабочего размера, вычерчивают непрозрачный рисунок из треков и контактных площадок, требуемых по схеме (рис. 12.6).

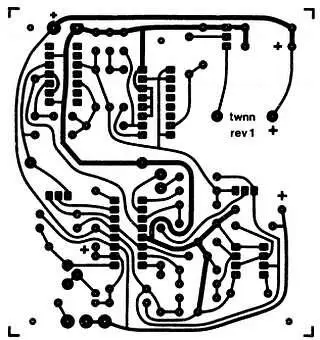

Рис 12.6. Чертеж металлизации для простой односторонней платы ПС. Этот «позитивный слой» выполнен фотографическим уменьшением майларового рисунка, сделанного вручную в масштабе 2:1. Схемная плата размером 82,15x87,5 мм содержит 4 ИМС, 24 резистора, 11 конденсаторов, 5 диодов, 1 триммер и 1 пьезозуммер.

На этой стадии работы существует тьма правил и хитрых уловок, но основное — это сообразить, как сделать все нужные межсоединения с помощью линий, протянутых по панели. Как будет коротко описано в разд. 12.08 , эти плакаты обычно выполняют непосредственно на пленке, используя фотографопостроитель, управляемый ЭВМ, или лазерный графопостроитель, работающие по описанию схемы, разработанной с помощью САПР (системы автоматизированного проектирования). Однако для простых схем нанесение рисунка можно выполнять вручную, наклеивая непрозрачные полоски и шаблоны на чистую майларовую пленку. В этом случае ленточный майларовый шаблон делают в удвоенном масштабе, с которого фотографическим путем получают плакат рабочего размера.

В любом случае вы получаете окончательный плакат в масштабе 1:1 в виде пленки с нанесенным рисунком из проводников. Для самых простых схем используют односторонние платы, в которых все дорожки делаются на нижней стороне, а на верхней («компонентной») располагают схемные элементы. В таких платах вы сами можете сделать все необходимые межсоединения (допускается наличие нескольких проволочных перемычек в качестве вспомогательных). Более часто, однако, дорожки нужны на обоих сторонах платы. В двусторонних платах всегда используют металлизированные насквозь отверстия, которые являются чистыми проводниками между соответствующими контактными площадками, расположенными по разные стороны панели. При проведении линий вы всегда можете с помощью этих отверстий перейти на другую сторону, что особенно важно, когда линия соединений обрывается. Работая с односторонними платами, вы в этих случаях часто оказываетесь беспомощными. Для соединений с выводами компонентов лучше всего использовать легкоплавкий припой, затекающий вглубь отверстия.

При изготовлении сложных цифровых схем часто используют многослойные платы ПС. Внутренние слои служат для подведения земли или напряжения от источника питания, а иногда их используют и как сигнальную линию. Четырех- и шестислойные платы на сегодняшний день довольно обычны. В исключительных случаях используют и больше слоев (вплоть до 40!).

Изготовление.Обе стороны платы ПС (обычно это пластина толщиной 1,55 мм из так называемого FR-4, огнеупорного стекловолокна, пропитанного эпоксидной смолой) покрываются медью (стандарт — «две унции», т. е. слой меди толщиной 0,0675 мм). На первой стадии сверлятся отверстия либо про трафарету, либо на автоматическом сверлильном станке, настроенном точно по размерам фотопозитива, полученного с помощью фотоплоттера, или по размерам майларового плаката. Отверстия затем металлизируются насквозь путем комбинированного многослойного осаждения меди, благодаря чему создаются непрерывные проводящие соединения с одной стороны платы на другую.
